Phoenix Contact SACB-8/ 8-L-15,0PUR SCO P 1118567 Sensor-/Aktor-Box 50 St. kaufen

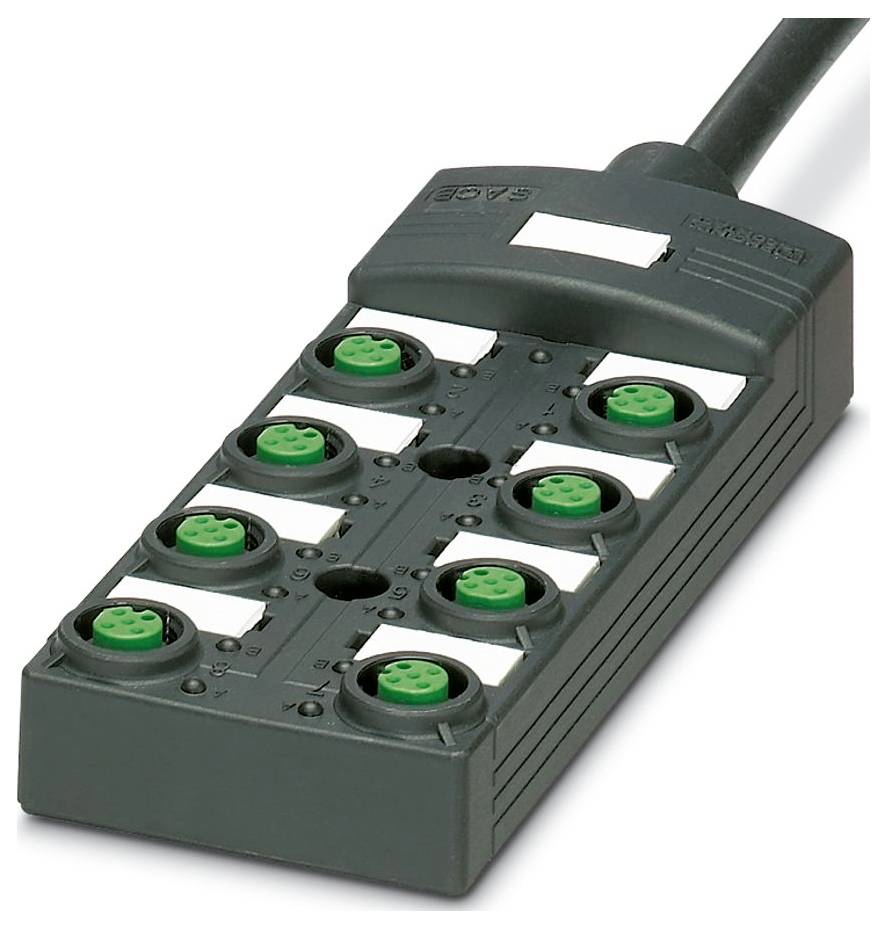

Phoenix Contact SACB-8/ 8-L-15,0PUR SCO P 1118567 Sensor-/Aktor-Box 50 St.-0

Abbildung ähnlich

Produkt-Art

Sensor-/Aktor-Box

Anzahl Signalplätze

Anzahl Verteiler

8-fach

Typ

SACB-8/ 8-L-15,0PUR SCO P

Stammleitung

Datenblatt (PDF)

Lieferung Do., 12. Nov.

2 Set(s)

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt

4.226,99 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 2 Set(s) verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Polzahl: 11
Nennspannung UN: 24 V DC
Breite: 54 mm
Höhe: 23 mm
Brennbarkeitsklasse nach UL 94: V0
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP65;IP67
Umgebungstemperatur (Betrieb): -25 °C ... 80 °C
Normen/Bestimmungen: IEC 61076-2-101
Länge: 149 mm
Material Kontaktoberfläche: vergoldet
Leitungsaußendurchmesser: 8,50 mm ±0,2 mm
Hinweis zur Anwendung: Nicht belegte Steckplätze sind vor Inbetriebnahme zu verschließen. Passende Verschlusselemente finden Sie unter "Zubehör".
Außenmantel, Material: PUR
Material Leiter: blanke Cu-Litze
Leitungslänge: 15 m
Leitungsquerschnitt: 8x 0,34 mm² (Signalleitung);3x 0,75 mm² (Energieleitung)
Leiteranschluss: Leiteranschluss
Montagehinweis: ACHTUNG: Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder.
Normbezeichnung: M12-Steckverbinder
Außenmantel, Farbe: schwarz RAL 9005
Anwendung: Standard
Sonstige Beständigkeit: gut beständig gegen Säuren, Laugen und Lösemittel
Isolationswiderstand: ≥ 5 MΩ*km
Material Kontakt: Cu-Legierung
Anzahl der Steckplätze: 8
Betriebsspannung maximal Umax: 30 V DC
Bemessungsstrom gesamt: 12 A
Strombelastbarkeit je Pfad max.: 2 A
Strombelastbarkeit je Steckplatz: 4 A
Anzugdrehmoment Steckplatz Sensor-/Aktor-Leitung: 0,4 Nm
Anschlussbelegung: Anschlussbelegung
Steckplatz/Pol = Aderfarbe oder Anschluss: 1 / 4 (A) = WH;2 / 4 (A) = GN;3 / 4 (A) = YE;4 / 4 (A) = GY;5 / 4 (A) = PK;6 / 4 (A) = RD;7 / 4 (A) = BK;8 / 4 (A) = VT;1-8 / 1 (+ 24 V) = BN;1-8 / 3 (0 V) = BU;1-8 / 5 (PE) = GNYE
Statusanzeige vorhanden: ja
Material Gewindehülse: PBT;PBT;PUR
Material Dichtung O-Ring: NBR
Material Kontaktträger: PA
Anzugdrehmoment Montageschraube für Gehäusebefestigung: 0,5 Nm
PUR/PVC schwarz [PUR]: PUR/PVC schwarz [PUR]
Leitungsgewicht: 107,4 kg/km
UL AWM Style: 20549 (80 °C / 300 V)
Geschirmt: nein
Leitungstyp: PUR/PVC schwarz [PUR]
Leiteraufbau Signalleitung: 19x 0,15 mm
AWG Signalleitung: 22
Leiteraufbau Spannungsversorgung: 42x 0,15 mm
AWG Spannungsversorgung: 18
Aderdurchmesser inklusive Isolierung: 1,3 mm ±0,1 mm (Signalleitung);1,8 mm ±0,1 mm (Energieleitung)
Material Aderisolation: PVC
Einzelader, Farbe: braun, blau, grün/gelb, weiß, grün, gelb, grau, rosa, rot, schwarz, violett
Wandstärke Innenmantel: ≥ 0,15 mm
Wandstärke Außenmantel: ≥ 0,38 mm
Gesamtverseilung: Adern in Lagen verseilt
Nennspannung Kabel: 300 V AC
Mindestbiegeradius, fest verlegt: 7,5 x D
Mindestbiegeradius, flexibel verlegt: 10 x D
Kleinster Biegeradius, fest verlegt: 64 mm
Kleinster Biegeradius, beweglich verlegt: 85 mm
Dynamische Belastbarkeit (Biegen): Biegezyklen maximal: 1500000, Biegeradius: 10 x D, Verfahrweg: 2 m, Verfahrgeschwindigkeit: 2 m/s
Flammwidrigkeit: DIN EN 50265
Ölbeständigkeit: nach VDE 0472 Teil 803
Besondere Eigenschaften: silikonfrei
Leiterwiderstand max.: ≤ 53 Ω/km (Signalleitung);≤ 26 Ω/km (Energieleitung)
Prüfspannung Ader/Ader: 2000 V (50 Hz, 5 min.)

Produkt-Art: Sensor-/Aktor-Box

Anzahl Signalplätze: 8

Typ: SACB-8/ 8-L-15,0PUR SCO P

Stammleitung: Ja

Anzahl Verteiler: 8-fach

Statusanzeige: mit LED

Signalart: PNP

Anschluss: M12 Buchse

Breite: 54 mm

Länge: 149 mm

: IP65
IP67

Strombelastbarkeit je Steckplatz: 4 A

Summenstrom (einfache Einspeisung): 12 A

Max. Temperatur: 80 °C

Min. Temperatur: -25 °C

Anschluss-Querschnitt max.: 0.75 mm²

Anschluss-Querschnitt min.: 0.34 mm²

Anschlussart (Verteilerboxen): M12-Buchse

Gehäuse-Material: PBT

Gesamtpolzahl: 4

Herst.-Teilenr.: 1118567

Inhalt: 50 St.

Kabellänge (Details): 15 m

Polzahl: 4

Höhe: 23 mm

Strombelastbarkeit (gesamt): 12 A

Strombelastbarkeit je I/O Signal: 2 A

Tiefe: 149 mm

Betriebsspannung: 24 V

Bemessungsspannung: 24 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3564675 Phoenix Contact SACB-8/ 8-L-15,0PUR SCO P 1118567 Sensor-/Aktor-Box 50 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3564675 Phoenix Contact SACB-8/ 8-L-15,0PUR SCO P 1118567 Sensor-/Aktor-Box 50 St.

Beschreibung

Verteilerbox, Anwendung: Standard, Anzahl der Steckplätze: 8, Polzahl: 4, Statusanzeige: ja, PNP; Stammleitungsanschluss: Festanschluss, PUR/PVC, Leitungslänge: 15 m, Schirmung: nein
