Phoenix Contact SACB- 8/4-L-C-M8 HD 1197617 Sensor-/Aktor-Box 1 St. Piece kaufen

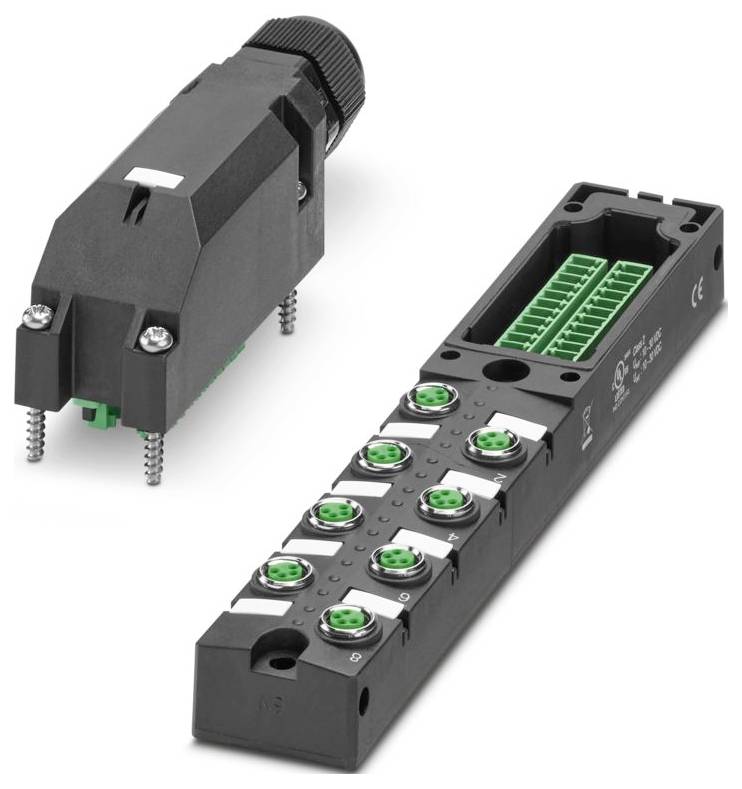

Phoenix Contact SACB- 8/4-L-C-M8 HD 1197617 Sensor-/Aktor-Box 1 St. Piece-0

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Sensor-/Aktor-Box

Anzahl Signalplätze

Anzahl Verteiler

8-fach

Belegung

doppelt

Datenblatt (PDF)

Lieferung Fr., 2. Okt.

63 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

70,09 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Verteilerbox

0,14..1,5 mm², 8, 2, M8, 4, 24 V, 8 A, sonstige, Mit LED-Anzeige: ja, Mit Potentialtrennung: nein, Anschluss für NPN-Sensoren: nein, -25..80 °C, Schutzart (IP): IP67, 30 mm, 49 mm

Technische Daten

Polzahl: 4
Nennspannung UN: 24 V DC
Anschlussart: Steckbarer Schraubanschluss
Breite: 30 mm
Höhe: 49 mm
Material Gehäuse: PBT
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP67
Umgebungstemperatur (Betrieb): -25 °C ... 80 °C
Normen/Bestimmungen: IEC 61076-2-104
Material Dichtung: FKM
Länge: 181 mm
Material Kontaktoberfläche: Ni/Au
Leitungsaußendurchmesser: 6 mm ... 12 mm
Hinweis zur Dokumentation: Für Details der verwendeten Leiterplattenstecker siehe technische Daten des Artikels MC 1,5/10-STF-3,5 - 1847204
Hinweis zur Anwendung: Nicht belegte Steckplätze sind vor Inbetriebnahme zu verschließen. Passende Verschlusselemente finden Sie unter "Zubehör".
Leiteranschluss: Leiteranschluss
Montagehinweis: ACHTUNG: Beachten Sie beim Verlegen von Leitungen die zulässigen Biegeradien, da durch zu große Biegekräfte die Schutzart gefährdet wird. Fangen Sie vor dem Steckverbinder mechanische Lasten ab, z. B. durch Kabelbinder.
Normbezeichnung: M8-Steckverbinder
Anwendung: Standard
Kodierung: A
LED: ja
Material Kontakt: CuZn
Anzahl der Steckplätze: 8
Betriebsspannung maximal Umax: 30 V DC
Bemessungsstrom gesamt: 8 A
Strombelastbarkeit je Pfad max.: 2 A
Strombelastbarkeit je Steckplatz: 2 A
Anschlussart Sensor/Aktor: M8-Buchse
Anschlussbelegung: Anschlussbelegung
Steckplatz/Pol = Aderfarbe oder Anschluss: 1 / 4 (A) = 1 / 4;1 / 2 (B) = 1 / 2;2 / 4 (A) = 2 / 4;2 / 2 (B) = 2 / 2;3 / 4 (A) = 3 / 4;3 / 2 (B) = 3 / 2;4 / 4 (A) = 4 / 4;4 / 2 (B) = 4 / 2;5 / 4 (A) = 5 / 4;5 / 2 (B) = 5 / 2;6 / 4 (A) = 6 / 4;6 / 2 (B) = 6 / 2;7 / 4 (A) = 7 / 4;7 / 2 (B) = 7 / 2;8 / 4 (A) = 8 / 4;8 / 2 (B) = 8 / 2;1-8 / 1 (+ 24 V) = UN;1-8 / 3 (0 V) = 0 V
Statusanzeige vorhanden: ja
Material Gewindehülse: Cu-Legierung
Material Dichtung O-Ring: FKM
Material Kontaktträger: PBT
Material Kontakt Stammkabelseite: Cu-Legierung
Material Kontaktoberfläche Stammkabelseite: verzinnt
Anschlussquerschnitt Signalleitung flexibel: 0,14 mm² ... 1,5 mm²
Anschlussquerschnitt Spannungsversorgung flexibel: 0,14 mm² ... 1,5 mm²
Anschlussquerschnitt AWG Signalleitung flexibel: 26 ... 16
Anschlussquerschnitt AWG Spannungsversorgung flexibel: 26 ... 16
Abisolierlänge Signalleitung: 7 mm
Abisolierlänge der Ummantelung: 70 mm (Stammleitung)
Anzugdrehmoment-Deckelschraube: 1 Nm
Anzugdrehmoment Montageschraube für Gehäusebefestigung: 0,8 Nm
Material Vergussmasse: PUR
Material Kontaktträger Stammkabelseite: PA
Lokale Diagnose: Versorgungsspannung LED grün;Statusanzeige I/O LED gelb
Überwachte Funktion: Versorgungsspannung
optische Darstellung: LED grün
Schlüsselweite Überwurfmutter: 24 mm
Schlüsselweite Kontermutter: 24 mm

Verpackungsart: Piece

Produkt-Art: Sensor-/Aktor-Box

Anzahl Signalplätze: 8

Belegung: doppelt

Typ: SACB- 8/4-L-C-M8 HD

Stammleitung: Ja

Anzahl Verteiler: 8-fach

Statusanzeige: mit LED

Signalart: PNP

Anschluss: Steckbarer Schraubanschluss

Breite: 30 mm

Länge: 181 mm

: IP67

Strombelastbarkeit je Steckplatz: 2 A

Summenstrom (einfache Einspeisung): 8 A

Max. Temperatur: 80 °C

Min. Temperatur: -25 °C

Anschluss-Querschnitt max.: 1.5 mm²

Anschluss-Querschnitt min.: 0.14 mm²

Anschlussart (Verteilerboxen): M8-Buchse

Gehäuse-Material: PBT

Gesamtpolzahl: 4

Herst.-Teilenr.: 1197617

Inhalt: 1 St.

Polzahl: 4

Höhe: 49 mm

Strombelastbarkeit (gesamt): 8 A

Betriebsspannung: 24 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3565840 Phoenix Contact SACB- 8/4-L-C-M8 HD 1197617 Sensor-/Aktor-Box 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3565840 Phoenix Contact SACB- 8/4-L-C-M8 HD 1197617 Sensor-/Aktor-Box 1 St. Piece

Beschreibung

Verteilerbox, Anwendung: Standard, Anschlussart: M8-Buchse Metall, Anzahl der Steckplätze: 8, Polzahl: 4, Kodierung: A, Steckplatzbelegung: doppelt, Statusanzeige: ja, PNP; Stammleitungsanschluss: Steckbarer Schraubanschluss 180°, Schirmung: nein
