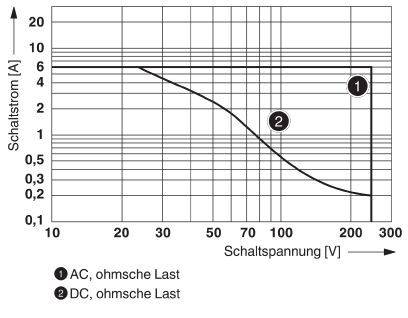

!['Schaltstrom [A]' gegen 'Schaltspannung [V]' Diagramm. Zeigt AC- und DC-Lastkurven, AC sinkt ab etwa 20V, DC ab etwa 70V.](https://asset.conrad.com/media10/isa/160267/c1/-/de/002225519TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/6
Abbildung ähnlich
Phoenix Contact REL-IR4/LDP- 60DC/4X21 Relais 60 V/DC 6 A 4 Wechsler 10 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Relais
Nennspannung Spule
60 V/DC
Kontaktart
4 Wechsler
Schaltspannung (max.)
250 V DC/AC
Schaltstrom (max.)
6 A
Datenblatt (PDF)
15 Set(s)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Set(s))
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
68,90 €
3
3% = 1,91 €
66,99 €
5
4% = 2,55 €
66,35 €
10
5% = 3,19 €
65,71 €
25
5% = 3,51 €
65,39 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl (Packungsgröße 10 St.)
Gesamt (6,89 € / Stück)
68,90 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Einzelrelais
Unser Service für Sie
Technische Daten
- Schutzart: RT I
- Typischer Eingangsstrom bei UN: 18 mA
- Schaltspannung minimal: 5 V (bei 24 mA)
- Schaltstrom minimal: 5 mA (bei 24 V)
- Einschaltstrom maximal: 16 A (20 ms. Schließer)
- Abschaltleistung (ohmsche Last) maximal:
- 144 W (bei 24 V DC)
- 108 W (bei 60 V DC)
- 52 W (bei 110 V DC)
- 48 W (bei 220 V DC)
- Schaltleistung minimal: 0.12 W
- Bemessungsstoßspannung: 2.5 kV
- Isolierung: Basisisolierung
- Verschmutzungsgrad: 2
- Überspannungskategorie: II
- Produkt-Art
Relais
- Typ
REL-IR4/LDP- 60DC/4X21
- Nennspannung Spule
60 V/DC
- Kontaktart
4 Wechsler
- Kontaktmaterial
AgNi
- Schaltspannung (max.)
250 V DC/AC
- Schaltstrom (max.)
6 A
- Max. Schaltleistung
144 W
- Anschluss
Steckanschluss
- Isolationsspannung
250 V/AC
- Ansprechzeit
13 ms
- Abfallzeit
14 ms

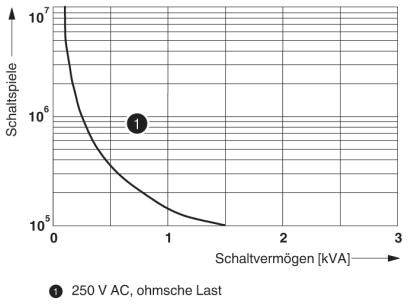

- Mechanische Lebensdauer
2x 107 Schaltspiele
- Besonderheiten
mit Prüftaste
- Min. Temperatur
-40 °C
- Max. Temperatur
+70 °C
- Breite
21.2 mm
- Höhe
27.5 mm
- Tiefe
35.6 mm
- Abm.
(B x H x T) 21.2 x 27.5 x 35.6 mm
- Inhalt
10 St.
- RoHS-konform
Ja
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2225519 Phoenix Contact REL-IR4/LDP- 60DC/4X21 Relais 60 V/DC 6 A 4 Wechsler 10 St.
Datenblatt 2225519 Phoenix Contact REL-IR4/LDP- 60DC/4X21 Relais 60 V/DC 6 A 4 Wechsler 10 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2225519 Phoenix Contact REL-IR4/LDP- 60DC/4X21 Relais 60 V/DC 6 A 4 Wechsler 10 St.
Beschreibung
Steckbare Industrierelais mit Leistungskontakten, 4 Wechsler, Prüftaste, Status-LED, Freilaufdiode, mechanische Schaltstellungsanzeige, Polarität A1+, A2-, Spulenspannung: 60 V DC
Lieferumfang
- Geliefert wird: Phoenix Contact Einzelrelais 2903679, Verpackungseinheit: 10 Stk., EAN: 4046356758925
