Phoenix Contact PSR-SCP- 24DC/URM4/5X1/2X2 1442021 Erweiterungsmodul kaufen

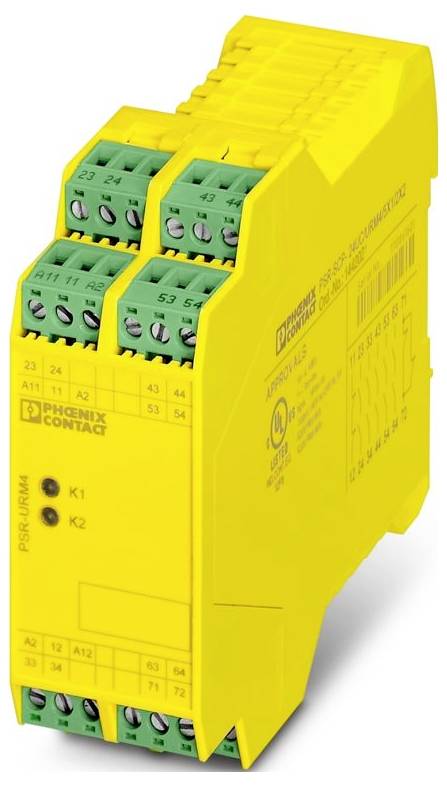

Gelbes Phoenix Contact Sicherheitsrelais mit mehreren grünen Anschllussklemmen, gekennzeichnet mit 'PSR-URM4', verwendet für Maschinensicherheitsanwendungen.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Fr., 2. Okt.

29 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

152,11 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Erweiterungsmodul

Erweiterungsgerät, Tragschienenmontage möglich: ja, Mit abnehmbaren Klemmen: ja, Schraubanschluss, Geeignet zur Überwachung von NOT-AUS-Kreisen: nein, Geeignet zur Überwachung von Ventilen: nein, Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: nein, Geeignet zur Überwachung von taktilen Sensoren: nein, Geeignet zur Überwachung von Magnetschaltern: nein

Technische Daten

Produktfamilie: PSRclassic
Anschlussart: Schraubanschluss
Schraubengewinde: M3
Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 24 ... 12
Breite: 35 mm
Höhe: 99 mm
Tiefe: 114,5 mm
Material Gehäuse: PA
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -20 °C ... 55 °C (Derating beachten)
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 70 °C
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: III
Verschmutzungsgrad: 2
Vibration (Betrieb): 10 Hz ... 150 Hz, Amplitude 0,15 mm, 2g
Abisolierlänge: 7 mm
Einbaulage: vertikal oder horizontal
Maximale Verlustleistung bei Nennbedingung: 16,7 W (US = 26,4 V, IL² = 72 A², PGesamt max = 2,3 W + 14,4 W)
CE: CE
Anschlusstechnik: Anschlusstechnik
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Stromaufnahme: typ. 39 mA
Leiteranschluss: Leiteranschluss
Schaltfrequenz: max. 1 Hz
Montagehinweis: Derating beachten
Einsatzhöhe: ≤ 2000 m (über NN)
Max. zul. Luftfeuchtigkeit (Betrieb): 75 % (im Mittel, 85 % gelegentlich, keine Betauung)
Schock: 15g
Schutzbeschaltung: Suppressordiode
Schaltspannung: max. 250 V AC/DC;min. 10 V
Anwendung: Erweiterungsmodul
Farbe (Gehäuse): gelb (RAL 1018)
Einschaltstrom: max. 3 A
Beschreibung des Ausgangs: 2 NC in Reihe, potenzialfrei
Betriebsspannungsanzeige: 2 x LED grün
Kontaktausführung: 1 Rückmeldestrompfad
Grenzdauerstrom: 3 A
Bemessungsisolationsspannung: 250 V
Sicherheitstechnische Daten: Sicherheitstechnische Daten
Lebensdauer mechanisch: 10x 106 Schaltspiele
Rückfallzeit typisch: < 20 ms (bei Us / bei Ansteuerung über A11/A12)
Kontaktmaterial: AgSnO2
Schaltvermögen: 1,5 A (AC15);3 A (DC13)
Ausgangssicherung: 3 A (gL/gG)
Relaistyp: Elektromechanisches Relais mit zwangsgeführten Kontakten nach IEC/EN 61810-3
Zeiten: Zeiten
Typ. Anzugszeit bei Us: < 25 ms (bei Us / bei Ansteuerung über A11/A12)
Wiederbereitschaftszeit: < 1 s
Nennbetriebsart: 100 % ED
Bemessungsstoßspannung / Isolierung: Siehe Datenblatt, Kapitel "Isolationskoordination".
Anzahl der Ausgänge: 1
Schaltleistung: min. 50 mW
Quadr. Summenstrom: 9 A2
Sicherheitstechnische Daten: EN ISO 13849: Sicherheitstechnische Daten: EN ISO 13849
Performance Level (PL): e (in Verbindung mit geeignetem Auswertegerät)
Safety Integrity Level (SIL): 3 (in Verbindung mit geeignetem Auswertegerät)
Sicherheitstechnische Daten: EN IEC 62061: Sicherheitstechnische Daten: EN IEC 62061
Schutzart Einbauort minimal: IP54
Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 75 % (im Mittel, 85 % gelegentlich, keine Betauung)
Beschreibung des Eingangs: sicherheitsgerichtet
Anzahl der Eingänge: 2
Eingangsspannungsbereich "1"-Signal: 19,2 V ... 26,4 V DC
steckbar: ja
Ansteuerung: 1- und 2-kanalig
Stopp-Kategorie: 0
Sicherheitstechnische Daten: IEC 61508 - High-Demand: Sicherheitstechnische Daten: IEC 61508 - High-Demand
Sicherheitstechnische Daten: IEC 61508 - Low-Demand: Sicherheitstechnische Daten: IEC 61508 - Low-Demand
Max. zulässiger Gesamtleitungswiderstand: 50 Ω
Digital: A11, A12: Digital: A11, A12
Relais: Freigabestrompfade (23/24 ... 63/64): Relais: Freigabestrompfade (23/24 ... 63/64)
Relais: Meldestrompfad (71/72): Relais: Meldestrompfad (71/72)
Relais: Rückmeldestrompfad (11/12): Relais: Rückmeldestrompfad (11/12)

Produkt-Art: Erweiterungsmodul

Anzahl digitale Eingänge max.: 2

Anzahl Eingänge max.: 2

Anzahl Ausgänge max.: 7

Anzahl Relais Ausgänge max.: 6

Höhe: 99 mm

Länge: 114.5 mm

Breite: 35 mm

: IP20

Abm.: (L x B x H) 114.5 x 35 x 99 mm

Anschluss: Schraubanschluss

Herst.-Teilenr.: 1442021

Typ: PSR-SCP- 24DC/URM4/5X1/2X2

Ausführung: PSR-SCP- 24DC/URM4/5X1/2X2 1442021

Montageart (Details): Tragschienenmontage

Widerstandsbereich linear: 50 Ω

Max. Umgebungstemperatur: 55 °C

Min. Umgebungstemperatur: -20 °C

Tiefe: 114.5 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3583714 Phoenix Contact PSR-SCP- 24DC/URM4/5X1/2X2 1442021 Erweiterungsmodul

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3583714 Phoenix Contact PSR-SCP- 24DC/URM4/5X1/2X2 1442021 Erweiterungsmodul

Beschreibung

1- oder 2-kanalige Kontakterweiterung, 5 Schließer, 1 Öffner, 1 Rückmeldestrompfad, zusammen mit Basisgerät bis Cat. 4 PL e nach EN ISO 13849 sichere Trennung, Breite: 35 mm, steckbare Schraubklemme
