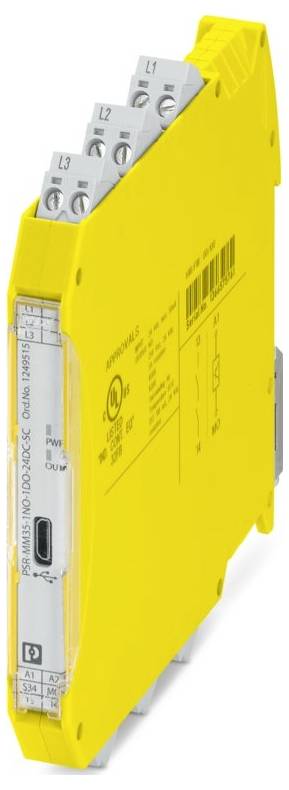

Phoenix Contact PSR-MM35-1NO-1DO-24DC-SC 1249515 Sicherheitsschaltgerät 23 V/DC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
8 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
650,17 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 8 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Sicherheitsschaltgerät
- Schraubanschluss, 24 V, DC, Mit abnehmbaren Klemmen: ja, Funktion Drehzahlüberwachung: nein, Funktion Stillstandsüberwachung: nein, 0,5 Hz, Mit Rückführkreis: nein, Geeignet für Sicherheitsfunktionen: ja, Mit Zulassung für BG BIA: nein, Mit Zulassung nach UL: ja, 12,5 mm, 112,2 mm, 114,5 mm
Technische Daten
- Anschlussart: Schraubanschluss
- Schraubengewinde: M3
- Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 24 ... 12
- Breite: 12,5 mm
- Höhe: 112,2 mm
- Tiefe: 114,5 mm
- Material Gehäuse: PA
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -20 °C ... 55 °C (Derating beachten)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II (600 V);III (300 V);III
- Verschmutzungsgrad: 2
- Vibration (Betrieb): 10 Hz ... 150 Hz, 2g
- Abisolierlänge: 7 mm
- Einbaulage: vertikal oder horizontal
- Maximale Verlustleistung bei Nennbedingung: 3 W (Bei US = 26,4 V, IL² = 6 A²)
- CE: CE
- Anschlusstechnik: Anschlusstechnik
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Stromaufnahme: 0,35 mA
- Leiteranschluss: Leiteranschluss
- Schaltfrequenz: 0,5 Hz (ohmsch)
- Strom: max. 100 mA
- Montagehinweis: siehe Derating-Kurve
- Einsatzhöhe: ≤ 2000 m (über NN)
- Max. zul. Luftfeuchtigkeit (Betrieb): 75 % (im Mittel, 85 % gelegentlich, keine Betauung)
- Schock: 15g
- Spannung: 23 V DC (US - 1 V)
- Schutzbeschaltung: Verpolschutz Suppressordiode 33 V
- Statusanzeige: 1 x LED grün, rot (OUT)
- Schaltspannung: min. 12 V AC/DC;max. 250 V AC/DC
- Benennung: A1/A2
- Anwendung: Drehzahlwächter
- Versorgung: Versorgung
- Farbe (Gehäuse): gelb (RAL 1018)
- Einschaltstrom: min. 3 mA;max. 6 A
- Beschreibung des Ausgangs: PNP
- Einschaltstrom maximal: 500 mA
- Betriebsspannungsanzeige: 1 x LED grün, rot (PWR)
- Kontaktausführung: 1 Freigabestrompfad
- Grenzdauerstrom: 6 A
- Bemessungsisolationsspannung: 300 V (ÜKAT III);600 V (ÜKAT II)
- Bemessungssteuerstromkreisspeisespannung US: 24 V DC -15 % / +10 % (extern absichern)
- Bemessungssteuerspeisestrom IS: 46 mA
- Sicherheitstechnische Daten: Sicherheitstechnische Daten
- Lebensdauer mechanisch: 10x 106 Schaltspiele
- Ansprechzeit typisch: 70 ms (bei Us automatischer Start);70 ms (bei Us manueller, überwachter Start)
- Kontaktmaterial: AgSnO2
- Schaltvermögen: 4 A (DC13, 24 V);5 A (AC15, 250 V)
- Ausgangssicherung: 6 A gL/gG
- Relaistyp: Elektromechanisches Relais mit zwangsgeführten Kontakten nach IEC/EN 61810-3
- Zeiten: Zeiten
- Nennbetriebsart: 100 % ED
- Bemessungsstoßspannung / Isolierung: Basisisolierung 4 kV zwischen allen Strompfaden und Gehäuse;Sichere Trennung, verstärkte Isolierung 6 kV:
- zwischen 13/14 und A1/A2 ,S34 ,MO;Sichere Trennung, verstärkte Isolierung 8 kV:
- zwischen L1/L2/L3 und A1 ,A2 ,S34 ,MO
- zwischen L1/L2/L3 und 13/14
- Filterzeit: 20 ms (Testpulsbreite Low-Testpulse)
- Anzahl der Ausgänge: 1 (Nicht sicherheitsgerichteter Meldeausgang: MO)
- Schaltleistung: min. 60 mW
- Quadr. Summenstrom: 36 A2 (Derating beachten)
- Sicherheitstechnische Daten: EN ISO 13849: Sicherheitstechnische Daten: EN ISO 13849
- Performance Level (PL): e
- Safety Integrity Level (SIL): 3
- Sicherheitstechnische Daten: EN IEC 62061: Sicherheitstechnische Daten: EN IEC 62061
- Schutzart Einbauort minimal: IP54
- Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 75 % (im Mittel, 85 % gelegentlich, keine Betauung)
- Benennung Eingang: Sensoreingänge
- Beschreibung des Eingangs: IEC 61131-2 Typ 1
- Anzahl der Eingänge: 3 (Sicherheitsgerichte Sensoreingänge: L1 , L2 , L3)
- Fehleranzeige: LED rot (blinkt bei Störung oder Überlastung)
- Genauigkeit: ± 1 %
- Eingangsspannungsbereich "0"-Signal: 0 V DC ... 5 V DC
- Eingangsspannungsbereich "1"-Signal: 90 V AC ... 690 V AC
- steckbar: ja
- Ansteuerung: 2-kanalig
- Leistungsaufnahme an US: 1,1 W
- Relais: Freigabestrompfad: Relais: Freigabestrompfad
- Stopp-Kategorie: 0
- Sicherheitstechnische Daten: IEC 61508 - High-Demand: Sicherheitstechnische Daten: IEC 61508 - High-Demand
- Wiederanlaufzeit: < 5 s (Boot-Zeit)
- Startimpulsdauer: ≤ 2 s (manueller Start);≥ 200 ms (manueller Start)
- Eingangsstrombereich "0"-Signal: 0 mA ... 0,5 mA
- Grenzfrequenz: min. 0,5 Hz;max. 1200 Hz
- Max. zulässiger Gesamtleitungswiderstand: 500 Ω (Eingangs- und Reset-Kreis bei US)
- Ohmsche Last: min. 240 Ω
- Kurzschlussschutz: ja
- Entladeschaltung: Ja, intern
- Verzögerungszeitbereich: 0 s ... 2 s ±10 % (Abschaltverzögerung);0 s ... 10 s ±10 % (Einschaltverzögerung)
- Schnittstellen: sensorlos
- Absicherung: 1 A (träge)
- Messen: Messen
- Digital: Digitaler Eingang: Digital: Digitaler Eingang
- Melden: Melden
- Produkt-Art
Sicherheitsschaltgerät
- Anzahl Eingänge max.
4
- Anzahl Ausgänge max.
2
- Betriebsspannung
23 V/DC
- Höhe
112.2 mm
- Länge
114.5 mm
- Breite
12.5 mm
IP20
- Abm.
(L x B x H) 114.5 x 12.5 x 112.2 mm
- Anschluss
Schraubanschluss
- Herst.-Teilenr.
1249515
- Typ
PSR-MM35-1NO-1DO-24DC-SC
- Montageart (Details)
Tragschienenmontage
- Tiefe
114.5 mm
- Anschluss
Schraubklemmen
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3567737 Phoenix Contact PSR-MM35-1NO-1DO-24DC-SC 1249515 Sicherheitsschaltgerät 23 V/DC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3567737 Phoenix Contact PSR-MM35-1NO-1DO-24DC-SC 1249515 Sicherheitsschaltgerät 23 V/DC
Beschreibung
Sicherheitsschaltgerät zur sensorlosen Drehzahl- und Drehzahlbereichsüberwachung bis SIL 3, Cat. 4, PL e, 2-kanalige Auswertung des Drehfelds von Wechsel- und Drehstrommotoren, steckbare Schraubklemme, Breite: 12,5 mm
Ausführung
- Ausstattung: 24 V, DC
Lieferumfang
- Geliefert wird: Phoenix Contact Sicherheitsschaltgerät PSR-MM35-1NO#1249515, Verpackungseinheit: 1 Stk., EAN: 4063151353643
