Phoenix Contact PSR-M-EF8-SDI8-SDO2-DO2-PI 1105523 Erweiterungsmodul 24 V/DC kaufen

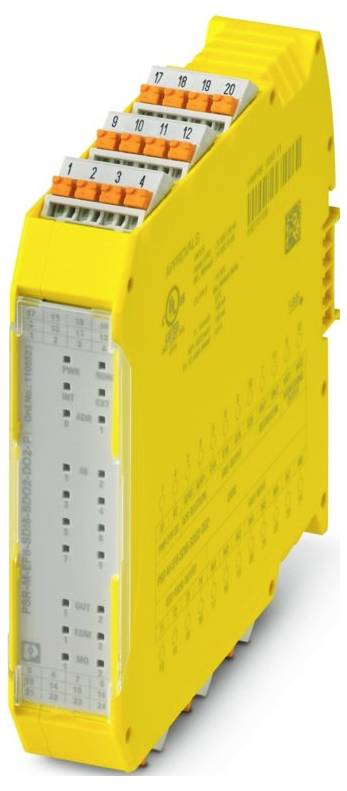

Phoenix Contact PSR-M-EF8-SDI8-SDO2-DO2-PI 1105523 Erweiterungsmodul 24 V/DC-0

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Do., 1. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (276,47 € / Stück)

276,47 €

zzgl. MwSt.

Kostenfreier Versand

nur 49,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Erweiterungsmodul

Erweiterungsgerät, Tragschienenmontage möglich: ja, Mit abnehmbaren Klemmen: ja, Federzuganschluss, DC, 24 V, Geeignet zur Überwachung von Positionsschaltern: ja, Geeignet zur Überwachung von NOT-AUS-Kreisen: ja, Geeignet zur Überwachung von Ventilen: nein, Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: ja, Geeignet zur Überwachung von taktilen Sensoren: nein

Technische Daten

Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 24 ... 14
Breite: 22,61 mm
Höhe: 107,74 mm
Tiefe: 113,6 mm
Material Gehäuse: Polyamid PA unverstärkt
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -10 °C ... 55 °C (Derating beachten)
Umgebungstemperatur (Lagerung/Transport): -20 °C ... 85 °C
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: II
Verschmutzungsgrad: 2
Vibration (Betrieb): 10 Hz ... 150 Hz, 2g
Abisolierlänge: 10 mm
Einbaulage: vertikal oder horizontal
Maximale Verlustleistung bei Nennbedingung: 5,88 W (bei max. zulässiger Belastung)
Schutzklasse: III
CE: CE
Anschlusstechnik: Anschlusstechnik
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Leitungslänge: max. 100 m (je Ausgang)
Stromaufnahme: typ. 10 mA (typ. bei US);max. 13 mA (bei Ansteuerspannung 28,8 V DC)
Nennausgangsspannung: 24 V DC (Versorgung über A1)
Leiteranschluss: Leiteranschluss
Schaltfrequenz: max. 1/4 x tZyklus [Hz]
Montagehinweis: Derating beachten
Einsatzhöhe: ≤ 2000 m (über NN)
Max. zul. Luftfeuchtigkeit (Betrieb): 95 % (keine Betauung)
Schock: 10g für Δt = 16 ms (Dauerschock, 1000 Schocks je Raumrichtung)
Spannung: 24 V DC (über A1)
Schutzbeschaltung: Serieller Verpolschutz
Statusanzeige: 1 x LED (grün), 2 x LED (orange);12 x LED (gelb);2 x LED (grün, rot)
Ausgangsspannungsbereich: 18,2 V DC ... 27,8 V DC (US - 1 V)
Benennung: A1/A2
Anwendung: Not-Halt;Lichtgitter;Schutztür;Sicheres Abschalten
Versorgung: Versorgung
Farbe (Gehäuse): gelb (RAL 1018)
Einschaltstrom: max. 750 mA (Δt  1 s)
Beschreibung des Ausgangs: PNP, IEC 61131-2 Typ 0,5
Einschaltstrom maximal: 1,1 A (Δt = 3 s bei Us)
Betriebsspannungsanzeige: 1 x LED (grün)
Grenzdauerstrom: 100 mA (je Kanal);400 mA (Summenstrom aller Ausgänge)
Leckstrom: max. 100 µA
Bemessungssteuerstromkreisspeisespannung US: 24 V DC -20 % / +20 % (extern absichern, typisch 8 A)
Bemessungssteuerspeisestrom IS: typ. 40 mA (Ausgänge inaktiv);typ. 55 mA (Ausgänge aktiv, ohne Last)
Sicherheitstechnische Daten: Sicherheitstechnische Daten
Zeiten: Zeiten
Nennbetriebsart: 100 % ED
Bemessungsstoßspannung / Isolierung: Basisisolierung 4 kV zwischen 24 V Versorgung und I/Os zum Gehäuse
Filterzeit: 250 ms ±2 ms (Testpulsrate > 500 ms)
Anzahl der Ausgänge: 4
Sicherheitstechnische Daten: EN ISO 13849: Sicherheitstechnische Daten: EN ISO 13849
Performance Level (PL): e (2-kanalige Beschaltung);d (1-kanalige Beschaltung)
Safety Integrity Level (SIL): 3 (2-kanalige Beschaltung);2 (1-kanalige Beschaltung)
Sicherheitstechnische Daten: EN IEC 62061: Sicherheitstechnische Daten: EN IEC 62061
Schutzart Einbauort minimal: IP54
Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 95 % (keine Betauung)
Beschreibung des Eingangs: IEC 61131-2 Typ 3
Anzahl der Eingänge: 2
Fehleranzeige: 2 x LED (rot)
Eingangsspannungsbereich "0"-Signal: 0 V DC ... 5 V DC
Eingangsspannungsbereich "1"-Signal: 11 V DC ... 28,8 V DC
Max. kapazitive Last: max. 470 nF
steckbar: ja
Ansteuerung: 1- und 2-kanalig
Leistungsaufnahme an US: typ. 0,96 W (Ausgänge inaktiv)
Stopp-Kategorie: 0
Wiederanlaufzeit: min. 5 s (Boot-Zeit);max. 10 s (Boot-Zeit)
Eingangsstrombereich "0"-Signal: < 1 mA
Max. zulässiger Gesamtleitungswiderstand: 1,2 kΩ (Eingangs- und Reset-Kreis bei US)
Ohmsche Last: min. 180 Ω (Grenzdauerstrom beachten)
Kurzschlussschutz: Ja (Selbstbegrenzung bei 1,1 A)
Entladeschaltung: Nein
Reaktionszeit: siehe Anwenderhandbuch
Schnittstellen: Tragschienen-TBUS für Anschluss an das Mastermodul, im Lieferumfang enthalten
Digital: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8: Digital: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8
Max. induktive Last: max. 2,4 mH
Nennausgangsspannungsbereich: 18 V DC ... 27,6 V DC (US - 1,2 V)
Ausgangsspannung im ausgeschalteten Zustand: max. 0,1 V
Testimpulse: ≤ 220 µs (Testpulsbreite);Testpulsrate = 8 x tZyklus [ms]
Takt: T1, T2, T3, T4: Takt: T1, T2, T3, T4
Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 2-kanaliger Beschaltung: Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 2-kanaliger Beschaltung
Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 1-kanaliger Beschaltung: Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 1-kanaliger Beschaltung
Digital: Reset-Eingänge (FBK1, FBK2): Digital: Reset-Eingänge (FBK1, FBK2)
Digital: O1A, O1B, O2A, O2B: Digital: O1A, O1B, O2A, O2B
Melden: MO1, MO2: Melden: MO1, MO2

Produkt-Art: Erweiterungsmodul

Anzahl Eingänge max.: 10

Anzahl Ausgänge max.: 10

Betriebsspannung: 24 V/DC

Höhe: 107.74 mm

Länge: 113.6 mm

Breite: 22.61 mm

: IP20

Abm.: (L x B x H) 113.6 x 22.61 x 107.74 mm

Anschluss: Push-in-Anschluss

Herst.-Teilenr.: 1105523

Typ: PSR-M-EF8-SDI8-SDO2-DO2-PI

Montageart (Details): Tragschienenmontage

Tiefe: 113.6 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3564125 Phoenix Contact PSR-M-EF8-SDI8-SDO2-DO2-PI 1105523 Erweiterungsmodul 24 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3564125 Phoenix Contact PSR-M-EF8-SDI8-SDO2-DO2-PI 1105523 Erweiterungsmodul 24 V/DC

Beschreibung

Sicheres Erweiterungsmodul mit 8 sicheren Ein- und 2 sicheren Ausgängen, 2 Reset-Eingänge, 2 Meldeausgänge, 4 Taktausgänge, TBUS-Schnittstelle, bis SIL 3, Cat. 4/PL e, steckbare Push-in-Klemme, TBUS-Verbinder liegt bei
