Phoenix Contact PSR-M-EF7-XC-SAI4-PI 1337851 Erweiterungsmodul 24 V/DC kaufen

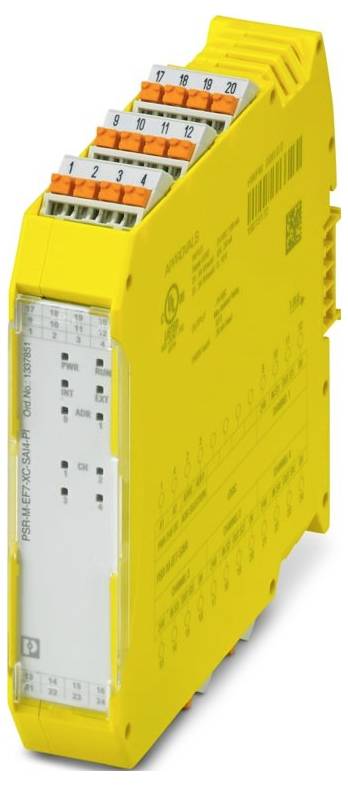

Ein gelbes Sicherheitsrelaismodul mit mehreren nummerierten Anschlüssen oben, das für industrielle Automatisierungs- und Sicherheitsanwendungen verwendet wird.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Fr., 2. Okt.

6 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

961,90 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 6 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Erweiterungsmodul

Erweiterungsgerät, Tragschienenmontage möglich: ja, Mit abnehmbaren Klemmen: ja, Federzuganschluss, Geeignet zur Überwachung von NOT-AUS-Kreisen: nein, Geeignet zur Überwachung von Ventilen: nein, Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: nein, Geeignet zur Überwachung von taktilen Sensoren: nein, Geeignet zur Überwachung von Magnetschaltern: nein

Technische Daten

Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 24 ... 14
Breite: 22,61 mm
Höhe: 107,74 mm
Tiefe: 113,6 mm
Material Gehäuse: Polyamid PA unverstärkt
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -10 °C ... 70 °C (Derating beachten)
Umgebungstemperatur (Lagerung/Transport): -20 °C ... 85 °C
Hinweis: T4: für -10 °C  Tamb  +50 °C
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: II
Verschmutzungsgrad: 2
Vibration (Betrieb): 10 Hz ... 150 Hz, 2g
Abisolierlänge: 10 mm
Einbaulage: vertikal oder horizontal
ATEX: ATEX
Kennzeichnung: G3
Maximale Verlustleistung bei Nennbedingung: 2,76 W (bei max. zulässiger Belastung)
Schutzklasse: III
Frequenz: 20 Hz (max. empfohlene Sensorsignalfrequenz, als Stromeingang);2 Hz (max. empfohlene Sensorsignalfrequenz, als Spannungseingang)
CE: CE
Zertifikat: ISA-S71.04
Anschlusstechnik: Anschlusstechnik
Kurzschlussfest: ja
Leiteranschluss: Leiteranschluss
Analog: Analog
Strom: max. 30 mA (Sensorstromaufnahme je Kanal)
Montagehinweis: Derating beachten
Einsatzhöhe: ≤ 2000 m (über NN)
Max. zul. Luftfeuchtigkeit (Betrieb): 95 % (keine Betauung)
Schock: 10g für Δt = 16 ms (Dauerschock, 1000 Schocks je Raumrichtung)
Schutzbeschaltung: Überlastschutz Überlasterkennung bei  38 mA
Statusanzeige: 4 x LED (gelb, rot)
Benennung: A1/A2
Anwendung: Analog IN
Versorgung: Versorgung
Farbe (Gehäuse): gelb (RAL 1018)
Einschaltstrom: max. 14 A (Δt = 1 ms bei Us)
Betriebsspannungsanzeige: 1 x LED (grün)
Bemessungssteuerstromkreisspeisespannung US: 24 V DC -20 % / +20 % (extern absichern, typisch 6 A)
Bemessungssteuerspeisestrom IS: typ. 82 mA (ohne Sensorversorgung);typ. 212 mA (mit Sensorversorgung)
Sicherheitstechnische Daten: Sicherheitstechnische Daten
Zeiten: Zeiten
Nennbetriebsart: 100 % ED
Bemessungsstoßspannung / Isolierung: Basisisolierung 4 kV zwischen allen Strompfaden und Gehäuse;Galvanische Trennung, 0,5 kV Funktionsisolierung zwischen Logik und Analogeingängen und den Analogeingängen untereinander
Filterzeit: typ. 5 ms (bei Spannungseinbrüchen bei Us)
Sicherheitstechnische Daten: EN ISO 13849: Sicherheitstechnische Daten: EN ISO 13849
Performance Level (PL): e (2-kanalige Beschaltung);d (1-kanalige Beschaltung)
Safety Integrity Level (SIL): 3 (2-kanalige Beschaltung);2 (1-kanalige Beschaltung)
Sicherheitstechnische Daten: EN IEC 62061: Sicherheitstechnische Daten: EN IEC 62061
Schutzart Einbauort minimal: IP54
Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 95 % (keine Betauung)
Benennung Eingang: IN S1, IN S2, IN S3, IN S4
Eingangswiderstand Stromeingang: 290 Ω ±25 % (inkl. interner Schutzbeschaltung)
Max. zulässiger Strom: max. 35 mA (als Stromeingang)
Grenzfrequenz (3 dB): 160 Hz (RC-Tiefpass,1. Ordnung, als Stromeingang);4 Hz (RC-Tiefpass, als Spannungseingang)
Eingangssignal Strom: 0 mA ... 25 mA (Messbereich);0 mA ... 20 mA (konfigurierbarer Messbereich mit Diagnosebereich 20,1 mA ... 23 mA);4 mA ... 20 mA (konfigurierbarer Messbereich mit Diagnosebereich 20,1 mA ... 23 mA (Obergrenze), 2,5 mA ... 3,8 mA (Untergrenze))
Beschreibung des Eingangs: Sicherheitsgerichtete Analogeingänge, konfigurierbar als Strom- oder Spannungseingänge, potenzialgetrennt
Anzahl der Eingänge: 4
Eingangssignal Spannung: 0 V ... 12 V (Messbereich);0 V ... 10 V (konfigurierbarer Messbereich mit Diagnosebereich 10,05 V ... 11,5 V (Obergrenze), 0,1 V (Untergrenze))
Genauigkeit: typ. ± 2 % (als Stromeingang, relativ zum Messbereichsendwert);max. ± 2,5 % (als Stromeingang);typ. ± 1 % (als Spannungseingang, relativ zum Messbereichsendwert);max. ± 1,5 % (als Spannungseingang)
Versorgungsspannung: 24 V DC ±3 %
steckbar: ja
Ansteuerung: 1- und 2-kanalig
Leistungsaufnahme an US: typ. 1,96 W (ohne Sensorversorgung);typ. 5,08 W (mit Sensorversorgung)
Stopp-Kategorie: 0
Wiederanlaufzeit: min. 5 s (Boot-Zeit);max. 10 s (Boot-Zeit)
Reaktionszeit: siehe Anwenderhandbuch
Schnittstellen: Tragschienen-TBUS für Anschluss an das Mastermodul, im Lieferumfang enthalten
Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 2-kanaliger Beschaltung: Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 2-kanaliger Beschaltung
Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 1-kanaliger Beschaltung: Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 1-kanaliger Beschaltung
Umgebungstemperatur (Betrieb) (ATEX): -10 °C ... 50 °C (Beim Einsatz im explosionsgefährdeten Bereich. Derating beachten)
UL Ex, USA / Kanada: UL Ex, USA / Kanada
Umweltsimulationstest: Umweltsimulationstest
Eingangswiderstand Spannungseingang: 185 kΩ ±25 %
Hinweis zur Anschlusstechnik: geschirmt
Abtastrate: 2,5/5/10/16,6/20/50/60/100/200/400/800/1000/2000/4000 Hz
Zulässige Spannung: max. 24 V (als Stromeingang);max. 14 V (als Spannungseingang)
Auflösung A/D-Wandler: 16 Bit
Auflösung (Strom): 381 nA
Auflösung (Spannung): 152 µV
Temperaturkoeffizienten: typ. ± 0,07 %/K;max. ± 0,07 %/K
Zulässige Leitungslänge: max. 100 m (je Eingang)
Sensorversorgung: OUT S1/0V ...OUT S4/0V: Sensorversorgung: OUT S1/0V ...OUT S4/0V
Beschreibung: Sensorversorgungsspannung pro Analogeingang

Produkt-Art: Erweiterungsmodul

Anzahl Eingänge max.: 4

Betriebsspannung: 24 V/DC

Höhe: 107.74 mm

Länge: 113.6 mm

Breite: 22.61 mm

: IP20

Abm.: (L x B x H) 113.6 x 22.61 x 107.74 mm

Anschluss: Push-in-Anschluss

Herst.-Teilenr.: 1337851

Typ: PSR-M-EF7-XC-SAI4-PI

Montageart (Details): Tragschienenmontage

Tiefe: 113.6 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3582928 Phoenix Contact PSR-M-EF7-XC-SAI4-PI 1337851 Erweiterungsmodul 24 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3582928 Phoenix Contact PSR-M-EF7-XC-SAI4-PI 1337851 Erweiterungsmodul 24 V/DC

Beschreibung

Sicheres Erweiterungsmodul mit 4 sicheren Analogeingängen, 0 V ... 10 V, 0 mA oder 4 mA ... 20 mA, TBUS-Schnittstelle, bis Cat. 4/PL e, SIL 3, steckbare Push-in-Klemme, TBUS-Verbinder liegt bei
