Phoenix Contact PSR-M-EF3-SDI12-MAT-SC 1104885 Erweiterungsmodul 24 V/DC kaufen

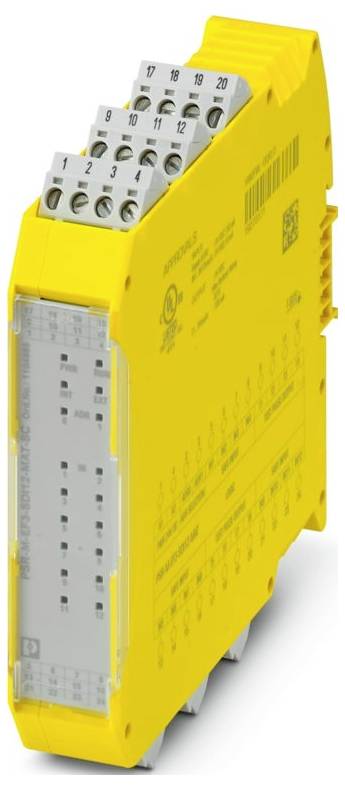

Phoenix Contact PSR-M-EF3-SDI12-MAT-SC 1104885 Erweiterungsmodul 24 V/DC-0

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Fr., 2. Okt.

16 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

324,18 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mi., 4. Nov.

Kostenfreier Versand

289,92 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Erweiterungsmodul

Erweiterungsgerät, Tragschienenmontage möglich: ja, Mit abnehmbaren Klemmen: ja, Schraubanschluss, DC, 24 V, Geeignet zur Überwachung von Positionsschaltern: ja, Geeignet zur Überwachung von NOT-AUS-Kreisen: ja, Geeignet zur Überwachung von Ventilen: nein, Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: ja, Geeignet zur Überwachung von taktilen Sensoren: nein

Technische Daten

Anschlussart: Schraubanschluss
Schraubengewinde: M3
Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 24 ... 12
Breite: 22,61 mm
Höhe: 112,58 mm
Tiefe: 113,6 mm
Material Gehäuse: Polyamid PA unverstärkt
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -10 °C ... 55 °C (Derating beachten)
Umgebungstemperatur (Lagerung/Transport): -20 °C ... 85 °C
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: II
Verschmutzungsgrad: 2
Vibration (Betrieb): 10 Hz ... 150 Hz, 2g
Abisolierlänge: 7 mm
Einbaulage: vertikal oder horizontal
Maximale Verlustleistung bei Nennbedingung: 4,28 W (bei max. zulässiger Belastung)
Schutzklasse: III
CE: CE
Anschlusstechnik: Anschlusstechnik
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Leitungslänge: max. 100 m (je Ausgang)
Stromaufnahme: typ. 7,5 mA (typ. bei US);max. 9,5 mA (bei Ansteuerspannung 28,8 V DC)
Leiteranschluss: Leiteranschluss
Montagehinweis: Derating beachten
Einsatzhöhe: ≤ 2000 m (über NN)
Max. zul. Luftfeuchtigkeit (Betrieb): 95 % (keine Betauung)
Schock: 10g für Δt = 16 ms (Dauerschock, 1000 Schocks je Raumrichtung)
Spannung: 24 V DC (über A1)
Schutzbeschaltung: Serieller Verpolschutz
Statusanzeige: 1 x LED (grün), 2 x LED (orange);12 x LED (gelb)
Benennung: A1/A2
Anwendung: Not-Halt;Lichtgitter;Schutztür;Trittmatten;Schaltleisten
Versorgung: Versorgung
Farbe (Gehäuse): gelb (RAL 1018)
Einschaltstrom: < 2 A (Δt = 1,5 ms bei Us)
Beschreibung des Ausgangs: PNP, IEC 61131-2 Typ 0,1
Einschaltstrom maximal: 1,1 A (Δt = 3 s bei Us)
Betriebsspannungsanzeige: 1 x LED (grün)
Grenzdauerstrom: 100 mA (je Kanal);800 mA (Summenstrom aller Ausgänge)
Leckstrom: max. 100 µA
Bemessungssteuerstromkreisspeisespannung US: 24 V DC -20 % / +20 % (extern absichern, typisch 4 A)
Bemessungssteuerspeisestrom IS: typ. 53 mA
Sicherheitstechnische Daten: Sicherheitstechnische Daten
Zeiten: Zeiten
Nennbetriebsart: 100 % ED
Bemessungsstoßspannung / Isolierung: Basisisolierung 4 kV zwischen 24 V Versorgung und I/Os zum Gehäuse
Filterzeit: min. 3 ms ±2 ms (einstellbar);max. 250 ms ±2 ms (einstellbar);Testpulsrate ≥ 2 x eingestellte Filterzeit, Min. Testpulsrate = 10 ms
Anzahl der Ausgänge: 8
Sicherheitstechnische Daten: EN ISO 13849: Sicherheitstechnische Daten: EN ISO 13849
Performance Level (PL): e (2-kanalige Beschaltung);d (1-kanalige Beschaltung)
Safety Integrity Level (SIL): 3 (2-kanalige Beschaltung);2 (1-kanalige Beschaltung)
Sicherheitstechnische Daten: EN IEC 62061: Sicherheitstechnische Daten: EN IEC 62061
Schutzart Einbauort minimal: IP54
Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 95 % (keine Betauung)
Beschreibung des Eingangs: Sicherheitsgerichtete digitale Eingänge;IEC 61131-2 Typ 2
Anzahl der Eingänge: 12
Fehleranzeige: 2 x LED (rot)
Eingangsspannungsbereich "0"-Signal: 0 V DC ... 5 V DC
Eingangsspannungsbereich "1"-Signal: 11 V DC ... 28,8 V DC
Max. kapazitive Last: max. 470 nF
steckbar: ja
Ansteuerung: 1- und 2-kanalig
Leistungsaufnahme an US: typ. 1,27 W
Stopp-Kategorie: 0
Wiederanlaufzeit: min. 5 s (Boot-Zeit);max. 10 s (Boot-Zeit)
Eingangsstrombereich "0"-Signal: < 1 mA
Max. zulässiger Gesamtleitungswiderstand: max. 1,2 kΩ (Eingangs- und Reset-Kreis bei US)
Kurzschlussschutz: Ja (Selbstbegrenzung bei 1,1 A)
Entladeschaltung: Ja, intern
Reaktionszeit: siehe Anwenderhandbuch
Schnittstellen: Tragschienen-TBUS für Anschluss an das Mastermodul, im Lieferumfang enthalten
Max. induktive Last: max. 2,4 mH
Ausgangsspannung im ausgeschalteten Zustand: max. 0,1 V
Testimpulse: ≤ 200 µs (Testpulsbreite);Testpulsrate = 8 x tZyklus [ms]
Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 2-kanaliger Beschaltung: Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 2-kanaliger Beschaltung
Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 1-kanaliger Beschaltung: Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 1-kanaliger Beschaltung
Digital: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8, IN9, IN10, IN11, IN12: Digital: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8, IN9, IN10, IN11, IN12
Takt: T1, T2, T3, T4, T5, T6, T7, T8: Takt: T1, T2, T3, T4, T5, T6, T7, T8

Produkt-Art: Erweiterungsmodul

Anzahl Eingänge max.: 12

Anzahl Ausgänge max.: 8

Betriebsspannung: 24 V/DC

Höhe: 112.58 mm

Länge: 113.6 mm

Breite: 22.61 mm

: IP20

Abm.: (L x B x H) 113.6 x 22.61 x 112.58 mm

Anschluss: Schraubanschluss

Herst.-Teilenr.: 1104885

Typ: PSR-M-EF3-SDI12-MAT-SC

Montageart (Details): Tragschienenmontage

Tiefe: 113.6 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3563946 Phoenix Contact PSR-M-EF3-SDI12-MAT-SC 1104885 Erweiterungsmodul 24 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3563946 Phoenix Contact PSR-M-EF3-SDI12-MAT-SC 1104885 Erweiterungsmodul 24 V/DC

Beschreibung

Sicheres Erweiterungsmodul mit 12 sicheren Eingängen zur Überwachung von Trittmatten und Schaltleisten, TBUS-Schnittstelle, bis SIL 3, Cat. 4/PL e, steckbare Schraubklemme, TBUS-Verbinder liegt bei
