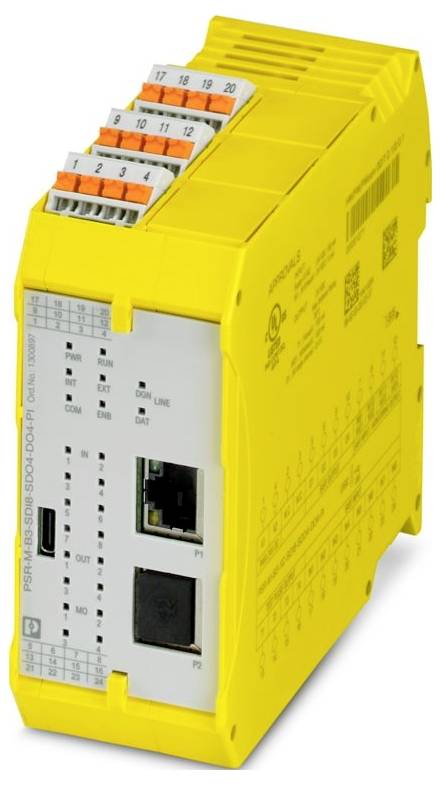

Phoenix Contact PSR-M-B3-SDI8-SDO4-DO4-PI 1300897 Sicherheitsmodul 24 V/DC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
8 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
673,13 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 8 Stück verfügbar
14 Tage Rückgaberecht inklusive
Technische Daten
- Anschlussart: USB Typ C
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 24 ... 14
- Breite: 45,2 mm
- Höhe: 112,58 mm
- Tiefe: 113,6 mm
- Material Gehäuse: Polyamid PA unverstärkt
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -20 °C ... 55 °C (Derating beachten)
- Umgebungstemperatur (Lagerung/Transport): -30 °C ... 85 °C
- Hinweis: über den Tragschienen-Busverbinder PSR-TBUS
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II
- Verschmutzungsgrad: 2
- Vibration (Betrieb): 10 Hz ... 150 Hz, Amplitude 0,15 mm, 2g
- Abisolierlänge: 10 mm
- Einbaulage: vertikal oder horizontal
- Maximale Verlustleistung bei Nennbedingung: 9,85 W (bei max. zulässiger Belastung)
- Schutzklasse: III
- Kommunikationsprotokoll: PROFINET;EtherCAT®;EtherNet/IP™;Modbus TCP
- CE: CE
- Anschlusstechnik: Anschlusstechnik
- Leitungslänge: max. 100 m (je Ausgang)
- Stromaufnahme: typ. 12 mA (typ. bei US);max. 12 mA (bei Ansteuerspannung 28,8 V DC)
- Nennausgangsspannung: 24 V DC (Versorgung über A1)
- Leiteranschluss: Leiteranschluss
- Schaltfrequenz: max. 1/4 x tZyklus [Hz]
- Montagehinweis: Derating beachten
- Einsatzhöhe: ≤ 2000 m (über NN)
- Max. zul. Luftfeuchtigkeit (Betrieb): 95 % (keine Betauung)
- Schock: 10g für Δt = 16 ms (Dauerschock, 1000 Schocks je Raumrichtung)
- Spannung: 24 V DC (über A1)
- Schutzbeschaltung: Serieller Verpolschutz;Überspannungserkennung | ja, bei 33 V DC
- Statusanzeige: 1 x LED (grün), 1 x LED (orange), 1 x LED (blau);4 x LED (grün, gelb, rot);12 x LED (gelb);2 x LED (grün, rot)
- Ausgangsspannungsbereich: 18,2 V DC ... 27,8 V DC (US - 1 V)
- Benennung: A1/A2
- Anwendung: Not-Halt;Lichtgitter;Schutztür;Sicheres Abschalten
- Versorgung: Versorgung
- Farbe (Gehäuse): gelb (RAL 1018)
- Einschaltstrom: max. 600 mA (Δt < 25 ms)
- Beschreibung des Ausgangs: nicht sicherheitsgerichtet, konfigurierbar (als Meldeausgang oder Reset-Eingang)
- Einschaltstrom maximal: 1,1 A (Δt = 3 s bei Us)
- Betriebsspannungsanzeige: 1 x LED (grün)
- Grenzdauerstrom: 100 mA (je Kanal);400 mA (Summenstrom aller Ausgänge)
- Leckstrom: max. 4,5 mA (im Low-Zustand)
- Bemessungssteuerstromkreisspeisespannung US: 24 V DC -20 % / +20 % (extern absichern, typisch 4 A)
- Bemessungssteuerspeisestrom IS: 120 mA (eff typ. bei allen Ausgängen inaktiv);100 mA (ohne Kommunikation über Netzwerk);185 mA (Stromspitzen alle 1,55 s mit Netzwerkkommunikation)
- Sicherheitstechnische Daten: Sicherheitstechnische Daten
- Anzahl der Anschlüsse: 1
- Zeiten: Zeiten
- Nennbetriebsart: 100 % ED
- Bemessungsstoßspannung / Isolierung: Siehe Datenblatt, Kapitel "Isolationskoordination".
- Filterzeit: 250 ms (Testpulsrate > 1 s)
- Anzahl der Ausgänge: 4 (digital, PNP)
- Sicherheitstechnische Daten: EN ISO 13849: Sicherheitstechnische Daten: EN ISO 13849
- Performance Level (PL): e (2-kanalige Beschaltung);d (1-kanalige Beschaltung)
- Safety Integrity Level (SIL): 3 (2-kanalige Beschaltung);2 (1-kanalige Beschaltung)
- Sicherheitstechnische Daten: EN IEC 62061: Sicherheitstechnische Daten: EN IEC 62061
- Schutzart Einbauort minimal: IP54
- Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 95 % (keine Betauung)
- Übertragungsrate: 100 MBit/s (Vollduplex)
- Beschreibung des Eingangs: konfigurierbar (als Meldeausgang oder Reset-Eingang);IEC 61131-2 Typ 2
- Anzahl der Eingänge: 4
- Fehleranzeige: 2 x LED (rot)
- Eingangsspannungsbereich "0"-Signal: 0 V DC ... 5 V DC (für sicher Aus)
- Eingangsspannungsbereich "1"-Signal: 11 V DC ... 28,8 V DC
- Max. kapazitive Last: max. 470 nF
- steckbar: ja
- Ansteuerung: 1- und 2-kanalig
- Leistungsaufnahme an US: typ. 2,88 W (Ausgänge inaktiv)
- Stopp-Kategorie: 0
- Wiederanlaufzeit: min. 5 s (Boot-Zeit);max. 10 s (Boot-Zeit)
- Eingangsstrombereich "0"-Signal: < 2 mA
- Max. zulässiger Gesamtleitungswiderstand: 1 kΩ (Eingangs- und Reset-Kreis bei US)
- Kurzschlussschutz: Ja (Selbstbegrenzung bei 1,1 A)
- Entladeschaltung: Nein
- Reaktionszeit: siehe Anwenderhandbuch
- Schnittstellen: Tragschienen-TBUS für Anschluss an das Master-Modul, im Lieferumfang nicht enthalten
- Absicherung: typ. 4 A (A1)
- Digital: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8: Digital: IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8
- Digital: Reset-Eingänge (FBK): Digital: Reset-Eingänge (FBK)
- Digital: O1, O2, O3, O4: Digital: O1, O2, O3, O4
- Max. induktive Last: max. 2,4 mH
- Nennausgangsspannungsbereich: 18,6 V DC ... 28,2 V DC (inkl. aller Toleranzen, inkl. Restwelligkeit US - 0,7 V)
- Ausgangsspannung im ausgeschalteten Zustand: max. 0,1 V
- Testimpulse: ≤ 200 µs (Testpulsbreite);Testpulsrate = 8 x tZyklus [ms];Keine Helltestpulse / High-Testpulse erlaubt.
- Melden: MO1, MO2, MO3, MO4: Melden: MO1, MO2, MO3, MO4
- Takt: T1, T2, T3, T4: Takt: T1, T2, T3, T4
- Daten: Serviceschnittstelle: Daten: Serviceschnittstelle
- Kabellänge max: 3 m
- Daten: Lokalbus: Daten: Lokalbus
- Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 2-kanaliger Beschaltung: Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 2-kanaliger Beschaltung
- Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 1-kanaliger Beschaltung: Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 1-kanaliger Beschaltung
- Daten: Netzwerk-Schnittstelle: Daten: Netzwerk-Schnittstelle
- Produkt-Art
Sicherheitsmodul
- Schnittstellen
USB-C
RJ45
- Anzahl Eingänge max.
12
- Anzahl Ausgänge max.
12
- Betriebsspannung
24 V/DC
- Höhe
112.58 mm
- Länge
113.6 mm
- Breite
45.2 mm
IP20
- Abm.
(L x B x H) 113.6 x 45.2 x 112.58 mm
- Anschluss
Push-in-Anschluss
- Herst.-Teilenr.
1300897
- Typ
PSR-M-B3-SDI8-SDO4-DO4-PI
- Montageart (Details)
Tragschienenmontage
- Tiefe
113.6 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3582785 Phoenix Contact PSR-M-B3-SDI8-SDO4-DO4-PI 1300897 Sicherheitsmodul 24 V/DC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3582785 Phoenix Contact PSR-M-B3-SDI8-SDO4-DO4-PI 1300897 Sicherheitsmodul 24 V/DC
Beschreibung
Konfigurierbares Sicherheitsmodul (Basismodul), 8 SDI, 4 SDO, 4 Reset-Eingänge oder 4 Meldeausgänge, 4 Taktausgänge, erweiterbar über TBUS, bis SIL 3, Cat. 4/PL e, steckbare Push-in-Klemme, TBUS-Verbinder liegt nicht bei, integrierte Gatewayfunktionalität
