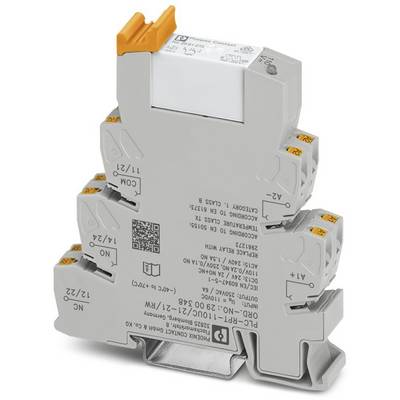

Phoenix Contact PLC-RPT-110UC/21-21/RW Relaismodul 2 Wechsler Piece 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Relaismodul
Kontaktart
2 Wechsler
Schaltspannung (max.)
250 V DC/AC
Typ
PLC-RPT-110UC/21-21/RW
Datenblatt (PDF)
2 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
53,77 €
3
3% = 1,74 €
52,03 €
5
4% = 2,32 €
51,45 €
10
5% = 2,90 €
50,87 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (53,77 € / Stück)
70,45 €
-24 %
53,77 €
zzgl. MwSt.
& Nur noch 2 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Relaismodul
- sonstige, Komplettgerät mit Sockel: ja, Mit abnehmbaren Klemmen: nein, Mit LED-Anzeige: ja, 110 V, 77 V, DC, ungepolt, monostabil, 2, Einfachkontakt, Mit zwangsgeführten Kontakten: nein, 0,0045 A, Schutzart (IP): IP20, 14 mm, 80 mm, 94 mm
Technische Daten
- Produktfamilie: PLC-INTERFACE
- Anschlussart: Push-in-Anschluss
- Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²;0,2 mm² ... 2,5 mm² (Einzel-Aderendhülse);2x 0,5 mm² ... 1 mm² (TWIN-Aderendhülse)
- Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 26 ... 14
- Breite: 14 mm
- Höhe: 80 mm
- Tiefe: 94 mm
- Farbe: grau (RAL 7042)
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -40 °C ... 70 °C (Temperaturklasse TX)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Normen/Bestimmungen: IEC 60947-5-1;EN 50155 (VDE 0115 Teil 200);EN 61373;EN 50121
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- Abisolierlänge: 10 mm
- Einbaulage: beliebig
- Einbauort: Am Fahrzeugkasten angebaut
- Kennzeichnung: ISA-S71.04. G3 Harsh Group;EN 60068-2-60
- Maximale Verlustleistung bei Nennbedingung: 0,5 W
- Betriebsart: 100 % ED
- CE: CE
- Zertifikat: TAE0000196
- Eingangsspannungsbereich: 77 V DC ... 137,5 V DC
- Montagehinweis: anreihbar ohne Abstand
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
- Niederspannungs-Richtlinie: Konformität zur NS-Richtlinie
- Schutzbeschaltung: Brückengleichrichter;Überspannungsschutz | Freilaufdiode;RCZ-Filter;Weitbereichselektronik
- Schiffbau-Zulassung: Schiffbau-Zulassung
- Schadgastest: Schadgastest
- Schaltspannung maximal: 250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen.)
- Anwendung: Bahnanwendungen
- Einschaltstrom maximal: 15 A (300 ms)
- Isolierung: Basisisolierung
- Datenpflegestand: Datenpflegestand
- Datum letzte Datenpflege: 11.12.2025
- Eingangsnennspannung UN: 110 V DC
- Eingangsspannungsbereich bezogen auf UN: 0,7 ... 1,25
- Typischer Eingangsstrom bei UN: 4,5 mA
- Betriebsspannungsanzeige: LED gelb
- Kontaktausführung: 2 Wechsler
- Grenzdauerstrom: 6 A
- Brennbarkeitsklasse nach UL 94 (Gehäuse): V0 (Gehäuse)
- UKCA: UKCA
- Schiffbau-Daten: Schiffbau-Daten
- Temperature: D
- Humidity: A
- Vibration: B/C
- EMC: B
- Enclosure: Required protection according to the Rules shall be provided upon installation on board
- Bemessungsisolationsspannung: 250 V AC
- Bemessungsstoßspannung: 6 kV
- Schutzart (Relaissockel): IP20 (Relaissockel)
- Schutzart (Relais): RT III (Relais)
- Schalten: Schalten
- Lebensdauer mechanisch: ca. 3x 107 Schaltspiele
- Prüfspannung (Wicklung/Kontakt): 5 kVeff (50 Hz, 1 min., Wicklung/Kontakt)
- Erregerseite: Erregerseite
- Schaltverhalten des Antriebs: monostabil
- Antrieb (Polung): gepolt
- Ansprechzeit typisch: 5 ms
- Rückfallzeit typisch: 11 ms
- Art des Schaltkontaktes: Einfachkontakt
- Kontaktmaterial: AgNi
- Schaltspannung minimal: 5 V (10 mA)
- Schaltstrom minimal: 10 mA (5 V)
- Abschaltleistung (ohmsche Last) maximal: 140 W (bei 24 V DC);85 W (bei 48 V DC);60 W (bei 60 V DC);44 W (bei 110 V DC);60 W (bei 220 V DC);1500 VA (bei 250 V AC)
- Schaltvermögen: 2 A (bei 24 V, DC13);0,2 A (bei 250 V, DC13);3 A (bei 24 V, AC15);3 A (bei 120 V, AC15);3 A (bei 250 V, AC15)
- Nennspannung (aufgestecktes elektromechanisches Relais): 60 V DC
- Prüfspannung (Wechsler/Wechsler): 2,5 kVeff (50 Hz, 1 min., Wechsler/Wechsler)
- Verpackungsart
Piece
- Produkt-Art
Relaismodul
- Typ
PLC-RPT-110UC/21-21/RW
- Anschluss
Push-In-Federkraftanschluss
- Ansprechspannung (min.)
77 V/DC
- Ansprechspannung (max.)
137.5 V/DC
- Ansprechzeit
5 ms
- Abfallzeit
11 ms
- Kontaktart
2 Wechsler
- Kontaktmaterial
AgNi
- Schaltspannung (max.)
250 V DC/AC
- Max. Schaltleistung
1500 VA
- Mechanische Lebensdauer
ca. 3x 107 Schaltspiele
- Besonderheiten
mit Überspannungsschutz
IP20
- Max. Temperatur
70 °C
- Min. Temperatur
-40 °C
- Tiefe
94 mm
- Breite
14 mm
- Höhe
80 mm
- Abm.
(B x H x T) 14 x 80 x 94 mm
- Inhalt
1 St.
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3579615 Phoenix Contact PLC-RPT-110UC/21-21/RW Relaismodul 2 Wechsler Piece 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3579615 Phoenix Contact PLC-RPT-110UC/21-21/RW Relaismodul 2 Wechsler Piece 1 St.
Beschreibung
PLC-INTERFACE für Bahnanwendungen, bestehend aus Grundklemme mit Push-in-Anschluss und steckbarem Miniaturrelais mit Leistungskontakt, Bereich: 0,7 x UN bis 1,25 x UN, Temperaturklasse TX: -40 °C bis +70 °C, 2 Wechsler, Eingangsspannung 110 V DC
Ausführung
- Ausstattung: 110 V, 110 V, 77 V, DC
Lieferumfang
- Geliefert wird: Phoenix Contact Relaismodul PLCRPT110UC/2121/RW, Verpackungseinheit: 1 Stk., EAN: 4046356507523
