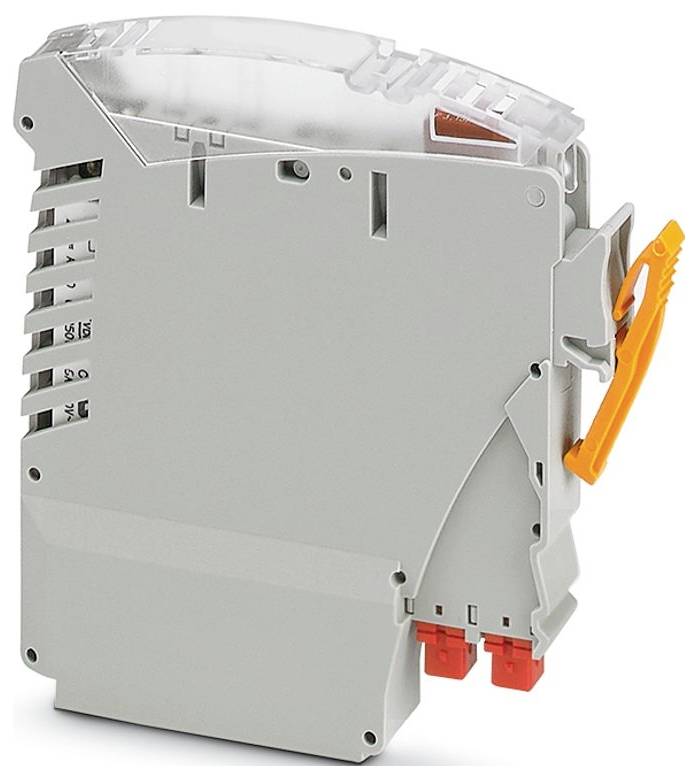

Phoenix Contact IOA REL 24V DI/BFI/1.0A/EX 2910155 Relaismodul 24 V/DC
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradGesamt (47,05 € / Stück)
58,82 €
-20 %
47,05 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Produktfamilie: VIP I/O-Marshalling
- Anschlussart: Stiftleiste
- Breite: 10,3 mm
- Höhe: 64,2 mm
- Tiefe: 72,9 mm
- Farbe: grau (RAL 7042)
- Brennbarkeitsklasse nach UL 94: V0
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -40 °C ... 70 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 70 °C
- Höhenlage: ≤ 2000 m
- Normen/Bestimmungen: IEC 60664;DIN EN 50178
- Montageart: Steckmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II
- Verschmutzungsgrad: 2
- Zulässige Luftfeuchtigkeit (Betrieb): 0 % ... 95 % (nicht kondensierend)
- ATEX: ATEX
- IECEx: IECEx
- Kennzeichnung: Class I, Div. 2, Groups A, B, C, D T4;Class I, Zone 2, AEx ec nC IIC T4 Gc;Ex ec nC IIC T4 Gc
- UL, USA / Kanada: UL, USA / Kanada
- Betriebsart: 100 % ED
- Zertifikat: PxCIF23UKEX2910153X
- Montagehinweis: Stecker für VIP/...Sockel...
- Schutzbeschaltung: Verpolschutz | Verpolschutzdiode;Freilaufdiode | Freilaufdiode
- UKEX: UKEX
- Schaltspannung maximal: 24 V DC
- Anwendung: Eingabefunktion
- Einschaltstrom maximal: 50 mA
- Datenpflegestand: Datenpflegestand
- Datum letzte Datenpflege: 12.11.2025
- Eingangsnennspannung UN: 24 V DC
- Eingangsspannungsbereich bezogen auf UN: 0,9 ... 1,1
- Typischer Eingangsstrom bei UN: 7 mA
- Betriebsspannungsanzeige: LED gelb
- Kontaktausführung: 1 Schließer
- Grenzdauerstrom: 50 mA
- Schalten: Schalten
- Sicherheitstechnische Daten: Sicherheitstechnische Daten
- Eingangsspannung Ui: 24 V DC
- Lebensdauer mechanisch: 2x 107 Schaltspiele
- Erregerseite: Erregerseite
- Ansprechzeit typisch: 5 ms
- Rückfallzeit typisch: 8 ms
- Art des Schaltkontaktes: Einfachkontakt
- Kontaktmaterial: AgSnO, hartvergoldet
- Schaltspannung minimal: 100 mV (bei 10 mA)
- Schaltstrom minimal: 1 mA (bei 24 V)
- Abschaltleistung (ohmsche Last) maximal: 1,2 W (bei 24 V DC)
- Steuerkreis: Steuerkreis
- Eingangsstrom Ii: 7 mA
- CSA, USA/Canada: CSA, USA/Canada
- Produkt-Art
Relaismodul
- Typ
IOA REL 24V DI/BFI/1.0A/EX
- Anzahl Ausgänge
1 x
- Max. Ausgangsstrom je Kanal
1.0 A
- Betriebsspannung
24 V/DC
- Höhe
64.2 mm
- Länge
72.9 mm
- Breite
10.3 mm
IP20
- Abm.
(L x B x H) 72.9 x 10.3 x 64.2 mm
- Max. Stromaufnahme
50 mA
- Herst.-Teilenr.
2910155
- Ausführung
IOA REL 24V DI/BFI/1.0A/EX
- Montageart (Details)
Steckmontage
- Ansprechzeit
5 ms
- Max. Umgebungstemperatur
70 °C
- Min. Umgebungstemperatur
-40 °C
- Anzahl Relais Ausgänge max.
1
- Ex Zone
2
- Tiefe
72.9 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3580325 Phoenix Contact IOA REL 24V DI/BFI/1.0A/EX 2910155 Relaismodul 24 V/DC
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3580325 Phoenix Contact IOA REL 24V DI/BFI/1.0A/EX 2910155 Relaismodul 24 V/DC
Beschreibung
Relaismodul für VIP I/O-Marshalling-Basiselemente. Zum galvanisch getrennten Ankoppeln von 24-V-DC-Feldgeräten an digitale Eingänge. Integrierte Sicherung und Sicherungsausfallanzeige.
Lieferumfang
- Geliefert wird: Phoenix Contact Ein-/Ausgabemodul 2910155, Verpackungseinheit: 1 Stk., EAN: 4055626447292
