Phoenix Contact IB IL MBUS-PAC 2701927 Inline-Funktionsklemme 7.5 V/DC kaufen

Grünes Elektronikmodul mit mehreren Steckplätzen und Aufklebern mit Seriennummern und technischen Details, verwendet zur Steuerung.

Abbildung ähnlich

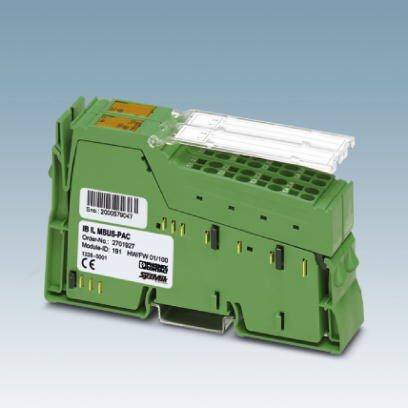

Ein grünes elektrisches Modul mit mehreren Anschlusspunkten und einem transparenten Gehäuseteil. Enthält technische Etiketten.

'Ein grüner Schaltschrank-Modul mit mehreren Anschlüssen in zwei vertikalen Reihen. Oben sind orangefarbene Abschnitte mit weißen Punkten beschriftet.'

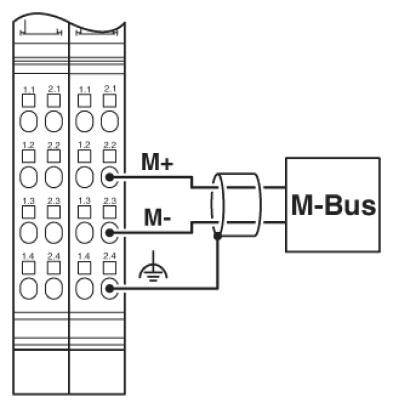

Diagramm einer M-Bus-Verbindung: Zwei vertikale Reihen von Kontakten; M+ und M- Leitungen sind mit M-Bus verkabelt.

Technische Zeichnung eines Bauteils mit angegebenen Maßen: Breite 140,5 mm, Länge 119,8 mm, Höhe 71,5 mm.

1/5

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Do., 1. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (380,16 € / Stück)

380,16 €

zzgl. MwSt.

Kostenfreier Versand

nur 49,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Inline-Funktionsklemme

19,2..30 V, DC, Unterstützt Protokoll für TCP/IP: nein, Unterstützt Protokoll für PROFIBUS: nein, Unterstützt Protokoll für CAN: nein, Unterstützt Protokoll für INTERBUS: nein, Unterstützt Protokoll für ASI: nein, Unterstützt Protokoll für KNX: nein, Unterstützt Protokoll für MODBUS: nein, Unterstützt Protokoll für Data-Highway: nein, Unterstützt Protokoll für DeviceNet: nein

Technische Daten

Farbe: grün
Nettogewicht: 125 g
Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Abisolierlänge: 8 mm
Leiterquerschnitt starr min: 0,08 mm²
Leiterquerschnitt starr max: 1,5 mm²
Leiterquerschnitt flexibel min.: 0,08 mm²
Leiterquerschnitt flexibel max.: 1,5 mm²
Leiterquerschnitt AWG min: 28
Leiterquerschnitt AWG max: 16
Übertragungsgeschwindigkeit: 500 kBit/s

Produkt-Art: Inline-Funktionsklemme

Typ: IB IL MBUS-PAC

Betriebsspannung: 7.5 V/DC

Höhe: 119.8 mm

Länge: 71.5 mm

Breite: 24.4 mm

: IP20

Abm.: (L x B x H) 71.5 x 24.4 x 119.8 mm

Anschluss: Zugfederanschluss

Max. Stromaufnahme: 65 mA

Herst.-Teilenr.: 2701927

Montageart (Details): Tragschiene

Max. Umgebungstemperatur: +55 °C

Min. Umgebungstemperatur: -25 °C

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209806 Phoenix Contact IB IL MBUS-PAC 2701927 Inline-Funktionsklemme 7.5 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209806 Phoenix Contact IB IL MBUS-PAC 2701927 Inline-Funktionsklemme 7.5 V/DC

Beschreibung

M-Bus-Anschluss für bis zu 30 Teilnehmer. Übertragungsrate einstellbar von 300 Baud ... 19200 Baud. Parametrierung über Prozessdaten. Prozessdatenbreite 16 Worte. Diagnose- und Statusanzeigen.
