Phoenix Contact IB IL 120 DI 1-PAC 2861917 Digitalmodul 120 V/AC, 7.5 V/DC kaufen

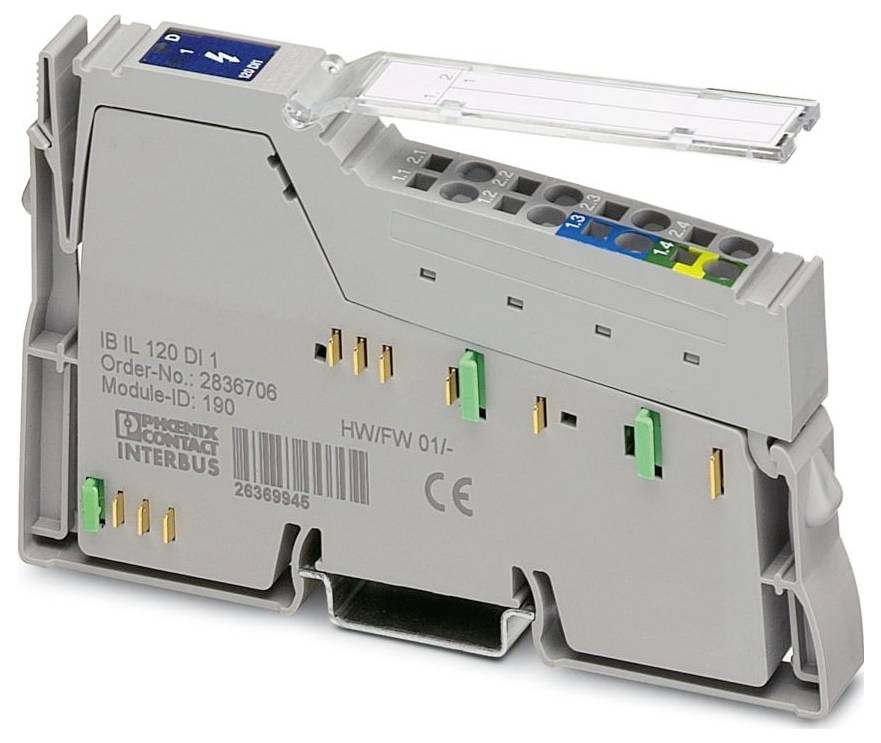

Ein graues Phoenix Contact Interbus-Modul mit Verbindungsanschlüssen und der Beschriftung „IB IL 120 DI 1", mit aufgedruckten Bestell- und Modulnummern.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Di., 6. Okt.

100 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

55,98 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Di., 10. Nov.

4,95 € Versand

Versand

48,73 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktfamilie: Inline
Bauform: modular
Anschlussart: Zugfederanschluss
Leiterquerschnitt flexibel: 0,08 mm² ... 1,5 mm²
Leiterquerschnitt starr: 0,08 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 28 ... 16
Breite: 12,2 mm
Höhe: 119,8 mm
Tiefe: 71,5 mm
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -25 °C ... 55 °C
Umgebungstemperatur (Lagerung/Transport): -25 °C ... 85 °C
Montageart: Tragschienenmontage
Zulässige Luftfeuchtigkeit (Betrieb): 75 % ... 85 % (im Bereich von -25 °C ... +55 °C sind geeignete Maßnahmen gegen erhöhte Luftfeuchtigkeit (> 85 %) zu treffen)
Benennung Anschluss: Inline-Anschlussstecker
Abisolierlänge: 8 mm
Übertragungsgeschwindigkeit: 500 kBit/s
Maximale Verlustleistung bei Nennbedingung: 1,2 W
Schutzklasse: I (IEC 61140, EN 61140, VDE 0140-1)
Anzahl Schnittstellen: 2
Luftdruck (Betrieb): 80 kPa ... 160 kPa (bis zu 2000 m üNN)
Lieferumfang: inklusive Inline-Stecker und Beschriftungsfeld
Versorgungsspannungsbereich: 108 V AC ... 135 V AC
Anschlusstechnik: Anschlusstechnik
Zulässige Luftfeuchtigkeit (Lagerung/Transport): 75 % ... 85 % (eine leichte Betauung von kurzer Dauer darf gelegentlich am Außengehäuse auftreten)
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Stromaufnahme: 0,25 A
Leiteranschluss: Leiteranschluss
Eingangsspannung: 120 V AC
Luftdruck (Lagerung/Transport): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
Anzahl der Kanäle: 1
Benennung Eingang: Digitale Eingänge
Beschreibung des Eingangs: IEC 61131-2 Typ 1
Anzahl der Eingänge: 1
Digital:: Digital:
Eingangsspannungsbereich "0"-Signal: 0 V AC ... 40 V AC
Eingangsspannungsbereich "1"-Signal: 77 V AC ... 135 V AC
Versorgung: Modulelektronik: Versorgung: Modulelektronik
Versorgungsspannung: 120 V AC
Inline-Lokalbus: Inline-Lokalbus
Modul: Modul
ID-Code (dez): 190
ID-Code (hex): BE
Längencode (hex): C2
Längencode (dez): 194
Prozessdatenkanal: 2 Bit
Eingabeadressraum: 2 Bit
Ausgabeadressraum: 0 Byte
Registerlänge: 2 Bit
Bedarf an Parameterdaten: 1 Byte
Bedarf an Konfigurationsdaten: 4 Byte
Nenneingangsspannung UIN: 120 V AC
Nenneingangsstrom bei UIN: 8,1 mA (bei Nennspannung)
Sensorstrom je Kanal: max. 500 mA
Potenziale: Versorgung der Logik (UL): Potenziale: Versorgung der Logik (UL)
Potenziale: Versorgung der Peripherie: Potenziale: Versorgung der Peripherie
Potenzialtrennung/Isolation der Spannungsbereiche: Potenzialtrennung/Isolation der Spannungsbereiche
Prüfspannung: 5-V-Versorgung ankommender Fernbus / 7,5-V-Versorgung (Buslogik): 500 V AC, 50 Hz, 1 min
Prüfspannung: 5-V-Versorgung weiterführender Fernbus / 7,5-V-Versorgung (Buslogik): 500 V AC, 50 Hz, 1 min
Prüfspannung: 7,5 V-Versorgung (Buslogik) / Peripheriebereich: 2500 V AC, 50 Hz, 1 min
Prüfspannung: Stückprüfung: 1200 V AC, 50 Hz, 1 min
Inline-Anschlussstecker: Inline-Anschlussstecker

Produkt-Art: Digitalmodul

Typ: IB IL 120 DI 1-PAC

Anzahl Eingänge max.: 1

Betriebsspannung: 120 V/AC
7.5 V/DC

Höhe: 119.8 mm

Länge: 71.5 mm

Breite: 12.2 mm

: IP20

Abm.: (L x B x H) 71.5 x 12.2 x 119.8 mm

Anschlusstechnik: 3-Leiter

Anschluss: Zugfederanschluss

Max. Stromaufnahme: 0.25 A

Herst.-Teilenr.: 2861917

Ausführung: modular

Montageart (Details): Tragschienenmontage

Tiefe: 70.430346 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3579598 Phoenix Contact IB IL 120 DI 1-PAC 2861917 Digitalmodul 120 V/AC, 7.5 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3579598 Phoenix Contact IB IL 120 DI 1-PAC 2861917 Digitalmodul 120 V/AC, 7.5 V/DC

Beschreibung

Inline, Digitaleingabeklemme, Digitale Eingänge: 1, 120 V AC, Anschlusstechnik: 3-Leiter, Übertragungsgeschwindigkeit im Lokalbus: 500 kBit/s, Schutzart: IP20, inklusive Inline-Stecker und Beschriftungsfeld
