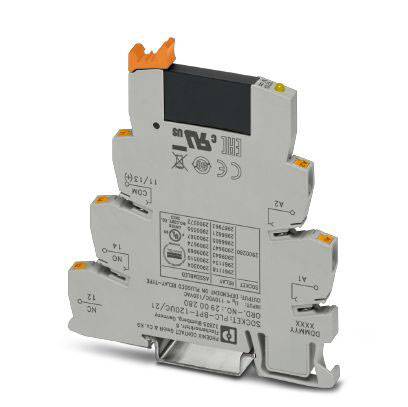

Phoenix Contact Halbleiterrelais 2900367 Nullspannungsschaltend 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Halbleiterrelais
Steuerspannung (min.)
108 V/AC
99 V/DC
Steuerspannung (max.)
132 V/AC
121 V/DC
Ausgangsspannung (max.)
33 V/DC
Datenblatt (PDF)
100 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
28,73 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
31,92 €
zzgl. MwSt.
Highlights & Details
Solid-State-Relaismodul
- 108..132 V, AC, 3..33 V, DC, 3 A, elektronisch, Mit LED-Anzeige: ja
Technische Daten
- Eingangsnennspannung UN: 120 V AC (110 V DC)
- Betriebsspannungsanzeige: LED gelb
- Ausgangsschaltung: 2-Leiter, massefrei
- Einbaulage: beliebig
- Montagehinweis: anreihbar ohne Abstand
- Abisolierlänge: 8 mm
- Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 26 ... 14
- Isolierung: Basisisolierung
- Verschmutzungsgrad: 2
- Überspannungskategorie: III
- Verpackungsart
Piece
- Produkt-Art
Halbleiterrelais
- Typ
PLC-OPT-120UC/ 24DC/2
- Schaltungsart
Nullspannungsschaltend
- Anschluss
Push-In-Klemme
- Steuerspannung (min.)
108 V/AC
99 V/DC
- Steuerspannung (max.)
132 V/AC
121 V/DC
- Steuerspannungs-Bereich
108, 99 - 132, 121 V/AC, V/DC
- Steuerstrom (max.)
3.5 mA
- Ausgangsspannung (min.)
3 V/DC
- Ausgangsspannung (max.)
33 V/DC
- Min. Temperatur
-25 °C
- Max. Temperatur
+60 °C
- Breite
6.2 mm
- Höhe
80 mm
- Tiefe
94 mm
- Dauerstrom (max.)
3 A
- Inhalt
1 St.
- Nennsteuerspannung
120 V/AC
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2225421 Phoenix Contact Halbleiterrelais 2900367 Nullspannungsschaltend 1 St.
Datenblatt 2225421 Phoenix Contact Halbleiterrelais 2900367 Nullspannungsschaltend 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2225421 Phoenix Contact Halbleiterrelais 2900367 Nullspannungsschaltend 1 St.
Beschreibung
Hohe Schaltleistung. Integrierte Eingangsbeschaltung. Funktionelle Steckbrücken. Nullspannungsschalter bei AC-Ausgang.
Ausführung
- Ausstattung: 108..132 V, AC, 3..33 V, DC
Lieferumfang
- Geliefert wird: Phoenix Contact Optokoppler PLC-OPT-120UC/24DC/2, Verpackungseinheit: 1 Stk., EAN: 4046356506816
