Phoenix Contact FB-8SP ISO 2316311 Koppelmodul 32 V/DC kaufen

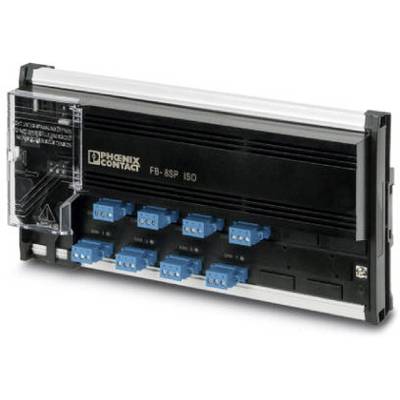

Elektrische Anschlussleiste von Phoenix Contact, Modell FB-8SP ISO, mit mehreren blauen Anschlussklemmen und schwarzem Gehäuse.

Abbildung ähnlich

Schaltplan mit mehreren Schaltern, Verbindungen und Symbolen, die elektrische Ströme und deren Fluss durch ein Schaltkreisnetz zeigen.

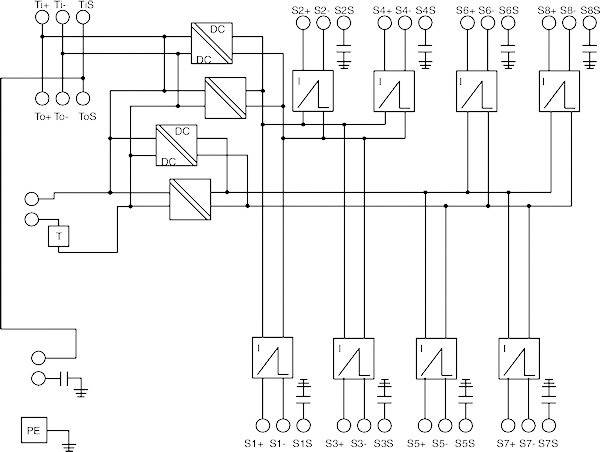

Schaltplan einer elektrischen Steuerung mit mehreren Verbindungslinien, Schaltern und Transformatoren. Zeigt Stromflusswege und Komponentenplatzierung.

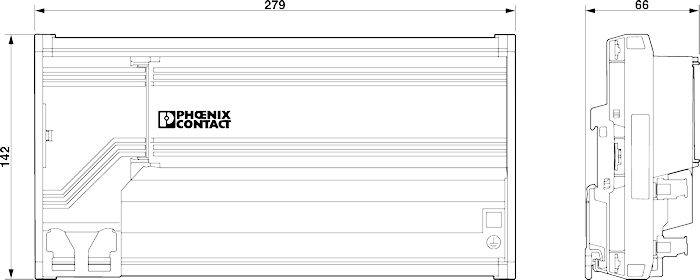

Zeichnung eines Gehäuses von Phoenix Contact, Seiten- und Vorderansicht mit Maßen: Höhe 142 mm, Breite 279 mm, Tiefe 66 mm.

1/5

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 30. Sept.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (1.137,30 € / Stück)

1.137,30 €

zzgl. MwSt.

Kostenfreier Versand

nur 89,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Gerätekoppler

16..32 V, DC, 8, Mit optischer Schnittstelle: nein, Unterstützt Protokoll für TCP/IP: nein, Unterstützt Protokoll für PROFIBUS: nein, Unterstützt Protokoll für CAN: nein, Unterstützt Protokoll für INTERBUS: nein, Unterstützt Protokoll für ASI: nein, Unterstützt Protokoll für KNX: nein, Unterstützt Protokoll für MODBUS: nein, Unterstützt Protokoll für Data-Highway: nein

Technische Daten

Umgebungstemperatur (Lagerung/Transport): -40 °C - +85 °C
Einbaulage: auf waagerechter und senkrechter Tragschiene NS 35 nach EN 60715
Nettogewicht: 1190 g
Stromaufnahme maximal: 35 mA, 350 mA (maximaler Strom der Hauptleitung)
Leiterquerschnitt: 0.2 mm² - 2.5 mm²
Leiterquerschnitt AWG 24 - 12
Schnittstelle: Foundation Fieldbus und PROFIBUS PA-Segment
Anzahl der Ports: 8
Anschlussart: Steckbarer COMBICON-Schraubanschluss für jeden Stichabgriff
Abschlusswiderstand: Integrierter Abschluss, aktiviert mit Brücke an den richtigen Klemmen
Ausgangsnennspannung: < 14 V (Pro Stichabgriff)
Ausgangsstrom: 35 mA

Produkt-Art: Koppelmodul

Betriebsspannung min.: 16 V/DC

Betriebsspannungsbereich: 16 - 32 V/DC

Betriebsspannung max.: 32 V/DC

Betriebsspannung: 32 V/DC

Höhe: 142 mm

Länge: 66 mm

Breite: 279 mm

: IP20
IP30

Abm.: (L x B x H) 66 x 279 x 142 mm

Herst.-Teilenr.: 2316311

Typ: FB-8SP ISO

Max. Umgebungstemperatur: +80 °C

Min. Umgebungstemperatur: -40 °C

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2137064 Phoenix Contact FB-8SP ISO 2316311 Koppelmodul 32 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2137064 Phoenix Contact FB-8SP ISO 2316311 Koppelmodul 32 V/DC

Beschreibung

Anschluss von bis zu acht Foundation Fieldbus- oder PROFIBUS PA-Feldgeräten in Umgebungen der Zone 0/1. Vormontierter Abschlusswiderstand. Kurzschlussschutz mit Strombegrenzung pro Stichabgriff. Zwei Isolierungszonen: Stichabgriffe 1–4 und 5–8. Wegfall von Problemen mit dem Kabelkrümmungsradius durch Steckerkonfiguration auf nur einer Seite.

Ausführung

Ausstattung: 16..32 V, DC

Lieferumfang

Geliefert wird: Phoenix Contact Gerätekoppler FB-8SP ISO, Verpackungseinheit: 1 Stk., EAN: 4055626306803
