Phoenix Contact FB-6SP 2316307 Koppelmodul 32 V/DC kaufen

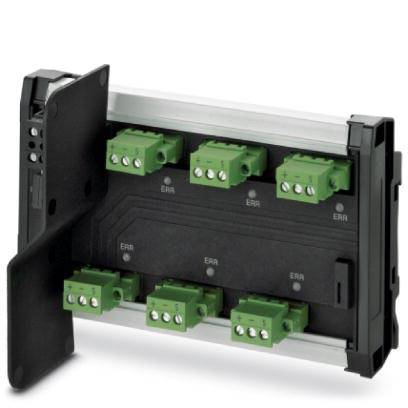

Ein schwarzes Modul mit sechs grünen Steckverbindern in zwei Reihen. Das Modul hat seitlich eine klappbare Abdeckung.

Abbildung ähnlich

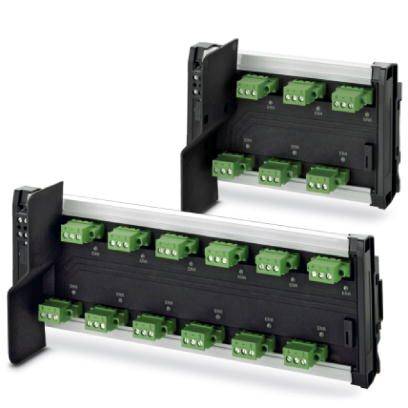

Zwei schwarze elektronische Geräte mit mehreren grünen Anschlussklemmen, die in einem rechteckigen Gehäuse montiert sind.

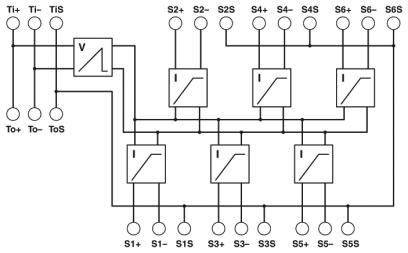

Schematische Darstellung eines elektrischen Schaltplans mit mehreren Verbinderpunkten und Schaltern, zeigt Verbindungen und Flussrichtung.

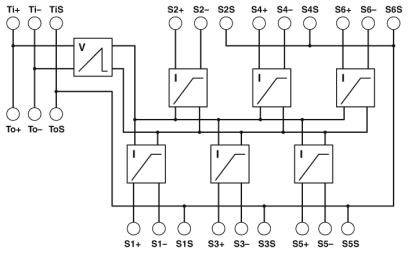

'Schaltplan mit sieben rechteckigen Boxen, verbunden durch Linien. Box oben links markiert mit 'V'. Jede Box enthält ein schräges Linien-Symbol. Anschlüsse links und unten sind beschriftet.'

Technische Zeichnung eines elektronischen Geräts mit Maßen: Breite 148,2 mm, Höhe 92,3 mm, Tiefe 83,2 mm. Steckverbindungen sichtbar.

1/5

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 9. Dez. 2026

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (231,20 € / Stück)

231,20 €

zzgl. MwSt.

Kostenfreier Versand

nur 29,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Gerätekoppler

10,5..32 V, DC, 6, Mit optischer Schnittstelle: nein, Systemkomponente: ja, Schutzart (IP): IP20, sonstige, Mit Potentialtrennung: nein, Mit Einspeisemodul: nein, Geeignet als Segmentmodul: ja, Distanzmodul: nein, Feldbusanschluss über seperaten Buskoppler möglich: ja, Busdiagnose möglich: nein, Tragschienenmontage möglich: nein, Wand-/Direktmontage möglich: nein, Fronteinbau möglich: nein

Technische Daten

Umgebungstemperatur (Lagerung/Transport): -50 °C - +90 °C
Einbaulage: auf waagerechter und senkrechter Tragschiene NS 35 nach EN 60715
Nettogewicht: 323.5 g
Leiterquerschnitt: 0.2 mm² - 2.5 mm²
Leiterquerschnitt AWG 24 - 12
Schnittstelle: Foundation Fieldbus und PROFIBUS PA-Segment
Anzahl der Ports: 6
Anschlussart: Steckbarer COMBICON-Schraubanschluss für jeden Stichabgriff
Abschlusswiderstand: 100 Ω
Ausgangsnennspannung: < 32 V (Pro Stichabgriff)
Ausgangsstrom: 38 mA
Stromaufnahme typisch: 4.8 mA

Produkt-Art: Koppelmodul

Betriebsspannung min.: 10.5 V/DC

Betriebsspannungsbereich: 10.5 - 32 V/DC

Betriebsspannung max.: 32 V/DC

Betriebsspannung: 32 V/DC

Höhe: 112.5 mm

Länge: 83.5 mm

Breite: 148.2 mm

: IP20

Abm.: (L x B x H) 83.5 x 148.2 x 112.5 mm

Herst.-Teilenr.: 2316307

Typ: FB-6SP

Max. Umgebungstemperatur: +90 °C

Min. Umgebungstemperatur: -50 °C

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209697 Phoenix Contact FB-6SP 2316307 Koppelmodul 32 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209697 Phoenix Contact FB-6SP 2316307 Koppelmodul 32 V/DC

Beschreibung

Anschluss von bis zu sechs Foundation Fieldbus- oder PROFIBUS PA-Feldgeräten. Vormontierter Abschlusswiderstand. Kurzschlussschutz mit Strombegrenzung pro Stichabgriff. Ex-nA- [nL], Ex nA- [ic] oder FISCO ic-Stichabgriffanschlüsse. Wegfall von Problemen mit dem Kabelkrümmungsradius durch Steckerkonfiguration auf nur einer Seite.

Ausführung

Ausstattung: 10,5..32 V, DC

Lieferumfang

Geliefert wird: Phoenix Contact Gerätekoppler FB-6SP, Verpackungseinheit: 1 Stk., EAN: 4046356883580
