Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 3 Rastermaß: 2.54 mm 1844581 100 St. kaufen

Schwarzer Steckverbinderblock mit mehreren Reihen brauner Metallkontakte, geeignet für den elektrischen Anschluss in technischen Anwendungen.

Abbildung ähnlich

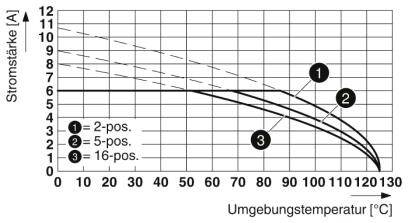

Diagramm zeigt die Beziehung zwischen Stromstärke in Ampere (y-Achse) und Umgebungstemperatur in Grad Celsius (x-Achse). Drei Kurven für 2-, 5- und 16-polige Verbindungen illustrieren den Abfall der Stromstärke mit steigender Temperatur.

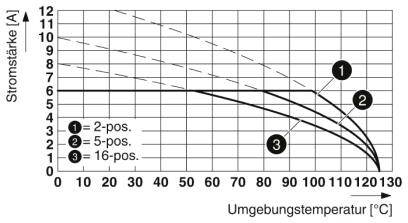

Diagramm zeigt die Beziehung zwischen Stromstärke und Umgebungstemperatur mit drei Kurven für 2-pos., 5-pos. und 16-pos.

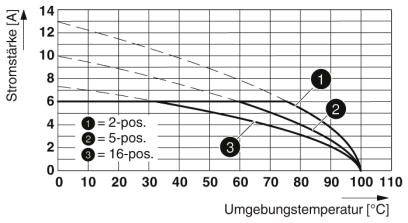

Diagramm zeigt Einfluss der Umgebungstemperatur auf die Stromstärke für 2-, 5- und 16-polige Systeme. Stromstärke nimmt bei steigender Temperatur ab.

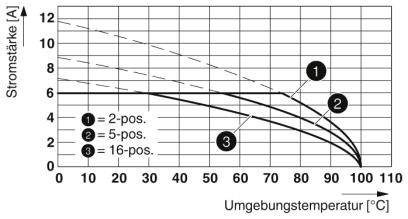

'Diagramm zeigt Stromstärke [A] gegen Umgebungstemperatur [°C] für 2, 5, und 16-polige Anschlüsse. Stromstärke sinkt mit steigender Temperatur.'

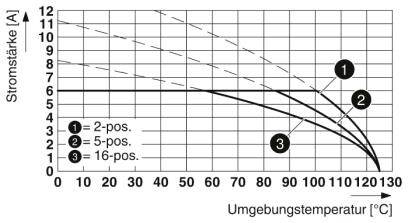

Diagramm zeigt Stromstärke gegen Umgebungstemperatur. Drei Kurven: '1 = 2-pos.', '2 = 5-pos.', '3 = 16-pos.' Stärkefall bei höherer Temperatur.

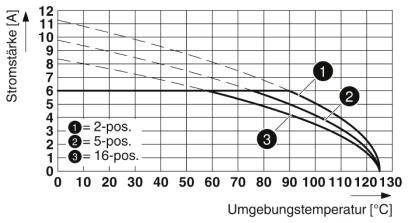

Diagramm zeigt Stromstärke (A) gegen Umgebungstemperatur (°C) mit drei Kurven: 2-pos, 5-pos, 16-pos. Kurven fallen mit steigender Temperatur.

1/7

Abbildung ähnlich

Produkt-Art

Buchsengehäuse-Kabel

Bauform

Buchse

Anzahl Reihen

2.54 mm

Polzahl Gesamt

Datenblatt (PDF)

Lieferung Do., 1. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 100 St.)

Set(s)

Gesamt (2,56 € / Stück)

256,30 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Leiterplattensteckverbinder

Inhalt: 100 St.
Anzahl Reihen: 2
Polzahl Gesamt: 3

Technische Daten

Anzahl der Anschlüsse: 6
Isolierstoffgruppe: IIIa
Bemessungsstoßspannung (III/3): 2,5 kV
Stecksystem: MICRO COMBICON - DFMC 0,5
Verriegelung: ohne
Anzahl der Potenziale: 6
Bauhöhe (Höhe ohne Lötpin): 10,5 mm
Umgebungstemperatur (Montage): -5 °C ... 100 °C
Steckkraft je Pol ca.: 2 N
Ziehkraft je Pol ca.: 1 N
Steckzyklen: 100

Produkt-Art: Buchsengehäuse-Kabel

Bauform: Buchse

Anzahl Reihen: 2

Besonderheiten: mit PUSH-IN-Federanschluss

RM: 2.54 mm

Polzahl Gesamt: 3

Breite: 8.12 mm

Nennstrom: 6 A

Nennstrom - gerundet: 6 A

Inhalt: 100 St.

AWG max.: 20

AWG min.: 26

Abisolierlänge (max.): 7 mm

Abm.: (L x B x H) 15.85 x 8.12 x 10.5 mm

Anschluss: Push-In-Klemme
Federklemme

Herst.-Teilenr.: 1844581

Herstellerfarbe: Schwarz

Isolationsmaterial: LCP

Kontaktmaterial: Cu-Legierung, vergoldet

Kontaktoberfläche Steckseite: Gold

Nennspannung: 160 V

Höhe: 10.5 mm

Länge: 15.85 mm

max. Querschnitt: 0.5 mm²

min. Querschnitt: 0.14 mm²

Max. Temperatur: +100 °C

Min. Temperatur: -40 °C

Typ: DFMC 0,5/ 3-ST-2,54

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209471 Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 3 Rastermaß: 2.54 mm 1844581 100 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209471 Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 3 Rastermaß: 2.54 mm 1844581 100 St.

Beschreibung

Vergoldete Kontaktstellen sichern die langzeitstabile Übertragungsqualität. Werkzeugloser, zeitsparender Push-in-Anschluss. Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung. Intuitiv bedienbar durch farblich abgesetzten Betätigungsdrücker. Optimiert für beengte Einbausituationen: Bedienung und Leiteranschluss aus einer Richtung.
