Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 13 Rastermaß: 3.5 mm 1790593 1 St. kaufen

Grüner und oranger Steckverbinder für elektrische Verdrahtung mit mehreren Anschlussplätzen und Verriegelungsmechanismus.

Abbildung ähnlich

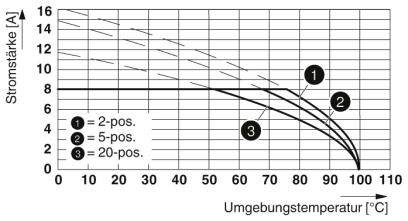

'Diagramm zeigt Stromstärke [A] gegen Umgebungstemperatur [°C] für 2-, 5-, und 20-polige Verbindungen. Pfeile zeigen maximalen Strom.'

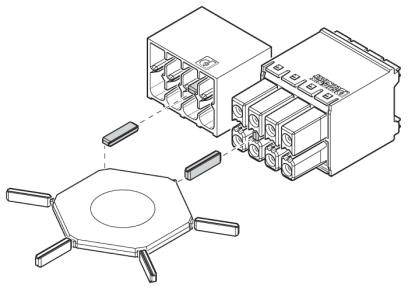

Steckverbindersystem-Diagramm: zeigt die Anordnung der Komponenten für den elektrischen Anschluss, mit Steckmodul und Buchsen.

Technische Zeichnung eines Steckverbinders mit detaillierten Maßen in Millimetern, zeigt Draufsicht und Seitenansicht.

1/4

Abbildung ähnlich

Produkt-Art

Buchsengehäuse-Kabel

Bauform

Buchse

Anzahl Reihen

3.5 mm

Polzahl Gesamt

Datenblatt (PDF)

Sofort-Lieferung Fr., 25. Sept.

25 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (13,44 € / Stück)

13,44 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Leiterplattensteckverbinder

Inhalt: 1 St.
Anzahl Reihen: 2
Polzahl Gesamt: 13

Technische Daten

Anzahl der Anschlüsse: 26
Isolierstoffgruppe: I
Bemessungsstoßspannung (III/3): 2,5 kV
Stecksystem: MINI COMBICON - DFMC 1,5
Verriegelung: Lock & Release Auswurfhebel
Anzahl der Potenziale: 26
Bauhöhe (Höhe ohne Lötpin): 13,25 mm
Umgebungstemperatur (Montage): -5 °C ... 100 °C
Steckkraft je Pol ca.: 3 N
Ziehkraft je Pol ca.: 2 N
Steckzyklen: 25

Produkt-Art: Buchsengehäuse-Kabel

Bauform: Buchse

Anzahl Reihen: 2

Besonderheiten: mit PUSH-IN-Federanschluss

RM: 3.5 mm

Polzahl Gesamt: 13

Breite: 52.4 mm

Nennstrom: 8 A

Nennstrom - gerundet: 8 A

Inhalt: 1 St.

AWG max.: 16

AWG min.: 24

Abisolierlänge (max.): 10 mm

Abm.: (L x B x H) 27.79 x 52.4 x 13.25 mm

Anschluss: Push-In-Klemme
Federklemme

Herst.-Teilenr.: 1790593

Herstellerfarbe: Grün

Isolationsmaterial: PA

Kontaktmaterial: Cu-Legierung, verzinnt

Kontaktoberfläche Steckseite: Zinn

Nennspannung: 160 V

Höhe: 13.25 mm

Länge: 27.79 mm

max. Querschnitt: 1.5 mm²

min. Querschnitt: 0.2 mm²

Max. Temperatur: +100 °C

Min. Temperatur: -40 °C

Typ: DFMC 1,5/13-ST-3,5-LR

Polzahl: 26

Bemessungsspannung: 160 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209380 Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 13 Rastermaß: 3.5 mm 1790593 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209380 Phoenix Contact Buchsengehäuse-Kabel Polzahl Gesamt 13 Rastermaß: 3.5 mm 1790593 1 St.

Beschreibung

Werkzeugloser, zeitsparender Push-in-Anschluss. Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung. Intuitiv bedienbar durch farblich abgesetzten Betätigungsdrücker. Optimiert für beengte Einbausituationen: Bedienung und Leiteranschluss aus einer Richtung. Automatisches Verrasten und intuitives Lösen durch farblich abgesetzte Lock-and-Release-Bedienhebel.
