Phoenix Contact AXL F DO32/1 2H 1004925 I/O-Modul 5 V/DC kaufen

Elektronische Komponenten mit Anschlüssen und Modulen auf einer Halterung, verwendet für industrielle elektrische Verbindungen und Steuerungen.

Abbildung ähnlich

'EL2022' Klemme mit zwei digitalen Ausgängen, angeschlossen an 'E1' und 'E2'. LEDs zeigen Status: 'E1' an, 'E2' aus.

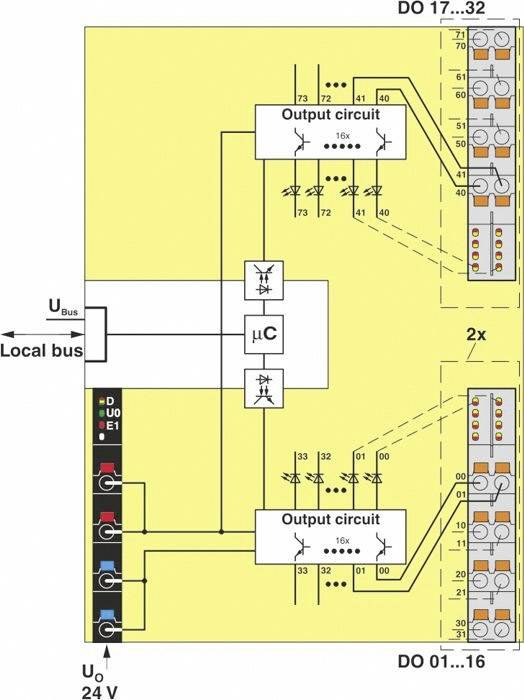

Schaltplan zeigt zwei Ausgangsschaltungen, gesteuert von einem Mikrocontroller, verbunden mit lokalen Bus- und DO-Anschlüssen.

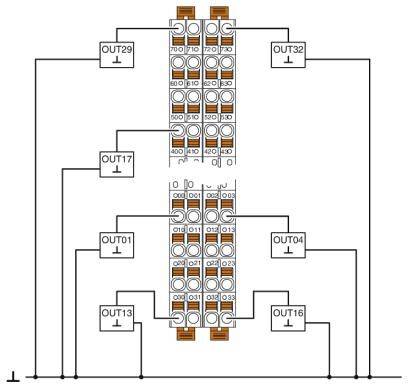

Elektroschaltplan mit fünf Ausgängen (OUT01, OUT04, OUT13, OUT16, OUT17), die über Verdrahtung zu einer zentralen Schalttafel führen.

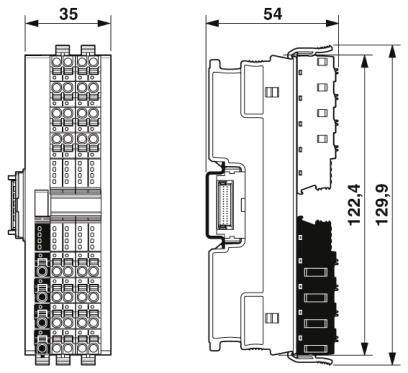

Zwei technische Zeichnungen eines elektronischen Geräts, seitliche und frontale Ansicht mit Maßangaben von 35 mm und 54 mm.

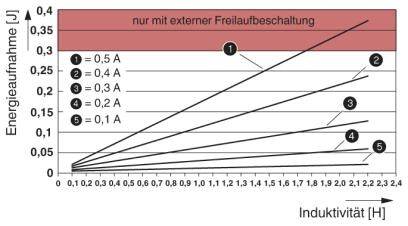

Diagramm zeigt die Beziehung zwischen Energieaufnahme (J) und Induktivität (H) mit fünf verschiedenen Stromstärken von 0,1 A bis 0,5 A; rot markierter Bereich oben mit Hinweis 'nur mit externer Freiaufabschaltung'.

Diagramm eines elektrischen Schaltkreises: Zwei Paare von Leuchtdioden (a1/a2 und b1/b2) verbunden mit einer Spannungsquelle Uo+.

1/7

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Do., 1. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (220,00 € / Stück)

220,00 €

zzgl. MwSt.

Kostenfreier Versand

nur 29,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

I/O-Modul

19,2..30 V, DC, 32, Digitale Eingänge konfigurierbar: nein, Digitale Ausgänge konfigurierbar: nein, 24 V, sonstige, 0,5 A, Kurzschlussschutz, Ausgänge vorhanden: ja, Mit optischer Schnittstelle: nein, Unterstützt Protokoll für TCP/IP: nein, Unterstützt Protokoll für PROFIBUS: nein, Unterstützt Protokoll für CAN: nein, Unterstützt Protokoll für INTERBUS: nein

Technische Daten

Schutzbeschaltung: Überspannungsschutz Versorgungsspannung elektronisch (35 V, 0,5 s)
Farbe: verkehrsgrau A RAL 7042
Nettogewicht: 159 g
Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Anzahl der Ausgänge: 32
Einbaulage: beliebig (kein Temperatur-Derating)
Abisolierlänge: 8 mm
Verschmutzungsgrad: 2
Überspannungskategorie: II (EN 61010-2-201/UL 61010-2-201)
Leiterquerschnitt starr min: 0,2 mm²
Leiterquerschnitt starr max: 1,5 mm²
Leiterquerschnitt flexibel min.: 0,2 mm²
Leiterquerschnitt flexibel max.: 1,5 mm²
Leiterquerschnitt AWG min: 24
Leiterquerschnitt AWG max: 16
Übertragungsgeschwindigkeit: 100 MBit/s
Leistungsaufnahme: max. 300 mW

Produkt-Art: I/O-Modul

Typ: AXL F DO32/1 2H

Ausgangssignal Strom: 500 mA

Max. Ausgangsstrom je Kanal: 500 mA

Betriebsspannung min.: 19.2 V/DC

Betriebsspannungsbereich: 19.2 - 30 V/DC

Betriebsspannung max.: 30 V/DC

Ausgangssignal Spannung: 24 V

Betriebsspannung: 5 V/DC

Höhe: 129.9 mm

Länge: 54 mm

Breite: 35 mm

: IP20

Abm.: (L x B x H) 54 x 35 x 129.9 mm

Anschlusstechnik: 1-Leiter

Anschluss: Push-in-Anschluss

Max. Stromaufnahme: 60 mA

Herst.-Teilenr.: 1004925

Montageart (Details): Tragschiene

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: -25 °C

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2208901 Phoenix Contact AXL F DO32/1 2H 1004925 I/O-Modul 5 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2208901 Phoenix Contact AXL F DO32/1 2H 1004925 I/O-Modul 5 V/DC

Beschreibung

32 digitale Ausgänge. 24 V DC, 500 mA. Anschluss der Aktoren in 1-Leiter-Technik. Einzelkanaldiagnose. Minimale Update-Zeit kleiner als 100 µs. Gespeichertes Gerätetypenschild.
