Phoenix Contact 3273438 Verteilerblock Grau 8 St. kaufen

Ein grauer elektrischer Steckverbinder mit zwei Reihen rot-orangener Hebelklemmen und mehreren Anschlussmöglichkeiten.

Abbildung ähnlich

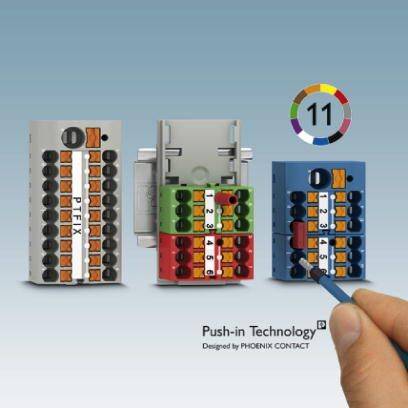

Drei Anschlussklemmenmodule in Grau, Rot-Grün und Blau, beschriftet 'PTFIX'. Ein Stift zeigt auf das blaue Modul. Oben rechts eine '11'.

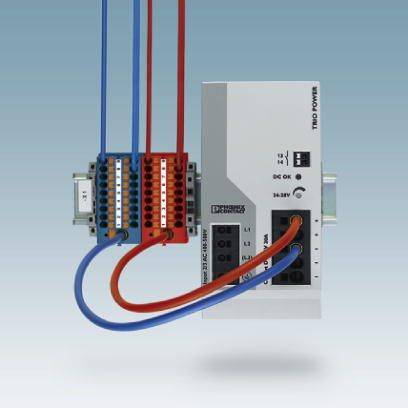

Ein Schaltnetzteil mit mehreren Kabelanschlüssen in verschiedenen Farben, das für die Stromversorgung von Geräten eingesetzt wird.

Ein blaues elektrisches Anschlussmodul mit nummerierten Klemmplätzen von 1 bis 12, daneben eine abgewickelte Schutzfolie.

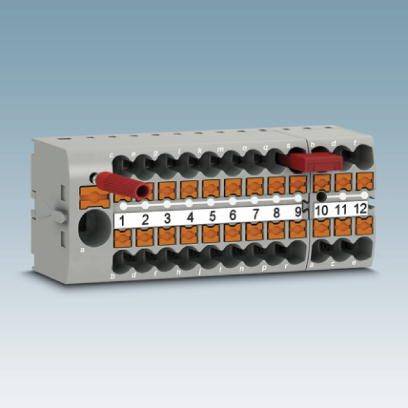

Anschlussklemme mit zwölf nummerierten Steckplätzen, zwei rote Kabel sind eingesteckt. Hauptsächlich für elektrische Verbindungen.

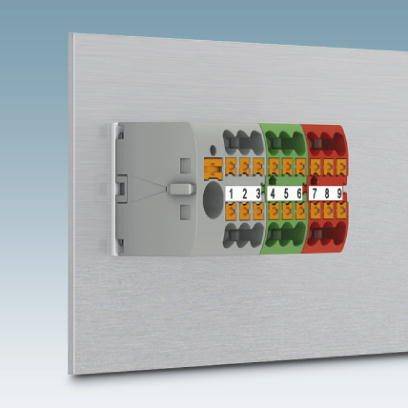

Ein Bauteil mit farbig kodierten Steckplätzen (grau, orange, grün, rot), nummeriert von 1 bis 9, auf einer Metallplatte montiert.

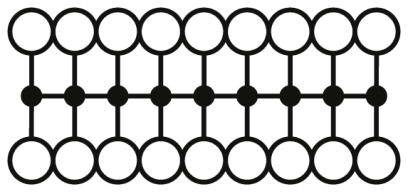

Schema einer Zickzackleiter mit abwechselnden kreisförmigen Knoten in zwei Reihen, verbunden durch horizontale und diagonale Linien.

1/7

Abbildung ähnlich

Produkt-Art

Verteilerblock

Herstellerfarbe

Grau

AWG max.

Abisolierlänge

8 mm

Abisolierlänge (max.)

10 mm

Datenblatt (PDF)

Lieferung Do., 15. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 8 St.)

Set(s)

Gesamt (8,40 € / Stück)

67,22 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Verteilerblock

0,14..2,5 mm², 0,14..4 mm², 24 A, 450 V, sonstige, 1, 18, -35..105 °C, V0, 46,9 mm, 28,6 mm, 22,7 mm, Explosionsgeprüfte Ausführung "Ex e": nein, Abschlussplatte erforderlich: nein, grau, Etagen intern gebrückt: ja

Technische Daten

Brennbarkeitsklasse nach UL 94: V0
Breite: 46,9 mm
Anzahl der Etagen: 1
Anzahl der Anschlüsse: 18
Potenziale: 1
Isolierstoff: PA
Bemessungsstoßspannung: 6 kV
Verschmutzungsgrad: 3
Überspannungskategorie: III
Isolierstoffgruppe: I
Maximale Verlustleistung bei Nennbedingung: 0,77 W (der Wert bezieht sich auf einen Anschlussblock und vervielfältigt sich je nach Anschlussbelegung)
Belastungsstrom maximal: 32 A
Offene Seitenwand: Nein
Summenstrom maximal: 48 A

Produkt-Art: Verteilerblock

Herstellerfarbe: Grau

AWG max.: 12

Abisolierlänge: 8 mm

Abisolierlänge (max.): 10 mm

Abm.: (L x B) 28.6 mm x 46.9 mm

Anschluss: Push-In-Klemme

Herst.-Teilenr.: 3273438

Inhalt: 8 St.

Nennspannung: 450 V

Nennstrom: 24 A

Nennstrom - gerundet: 24 A

Breite: 46.9 mm

Länge: 28.6 mm

Typ: PTFIX 18X2,5-G GY

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (max.): 4 mm²

Querschnitt flexibel (min.): 0.14 mm²

Querschnitt starr (min.): 0.14 mm²

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2226062 Phoenix Contact 3273438 Verteilerblock Grau 8 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2226062 Phoenix Contact 3273438 Verteilerblock Grau 8 St.

Beschreibung

Bis 80 % Zeitvorteil durch montagefertige Blöcke ohne manuelle Brückung. Zeitsparender Leiteranschluss durch werkzeuglose Push-in-Direktstecktechnik. Eindeutige Verdrahtung durch elf verschiedene Farbvarianten. Flexibler Einsatz durch Tragschienenmontage, Direktmontage oder Kleben. Bis zu 50 % Platzersparnis auf der Tragschiene durch Quermontage.
