Phoenix Contact 3270423 Rangierwabe Push-In-Klemme Grau 10 St. kaufen

Ein grauer elektrischer Steckverbinder mit drei orangefarbenen Anschlussklemmen, geeignet für die Montage in Schaltschränken.

Abbildung ähnlich

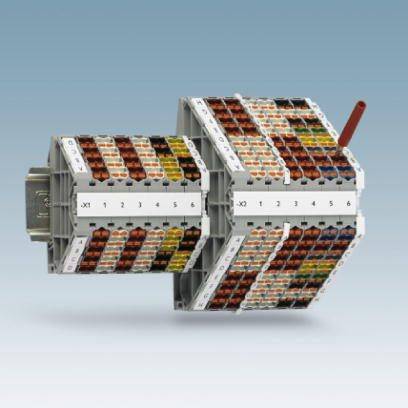

Klemmleiste mit farbcodierten Anschlüssen auf einer Tragschiene montiert; dient zur strukturierten Verkabelung in elektrischen Systemen.

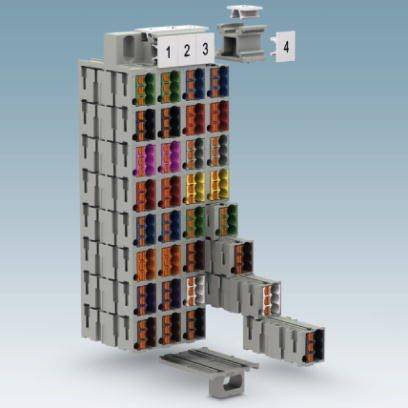

'Explodierte Ansicht eines elektrischen Steckverbinders mit nummerierten Modulen und farbcodierten Anschlüssen.'

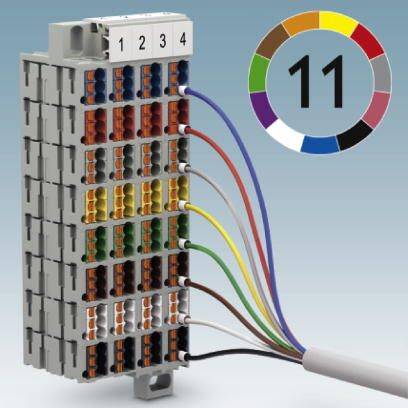

Ein elektrischer Anschlussblock mit beschrifteten Zahlen 1-4 und farbigen Kabeln, die mit einem farbcodierten Kreis mit der Zahl 11 verbunden sind.

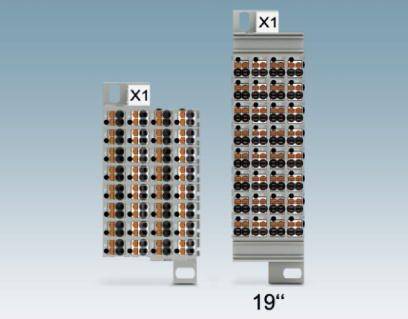

Zwei nebeneinander stehende elektronische Baugruppen mit der Aufschrift 'X1'. Links eine kleinere, rechts eine größere für 19-Zoll-Rack.

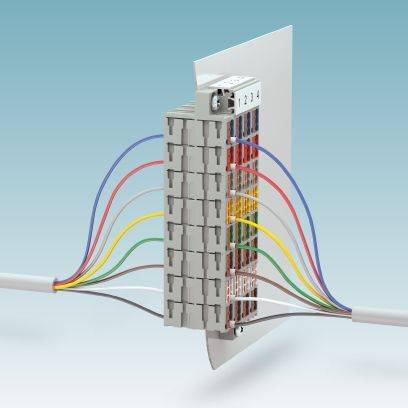

Farbiges Verbindungspanel mit mehreren Kabeln, die zwischen zwei Anschlüssen verbunden sind. Zahlenkennzeichnungen oben.

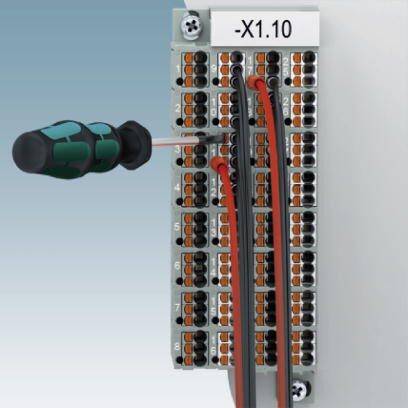

Ein Schraubendreher und mehrere Drähte sind an einer elektrischen Anschlussleiste mit der Bezeichnung '-X1.10' befestigt.

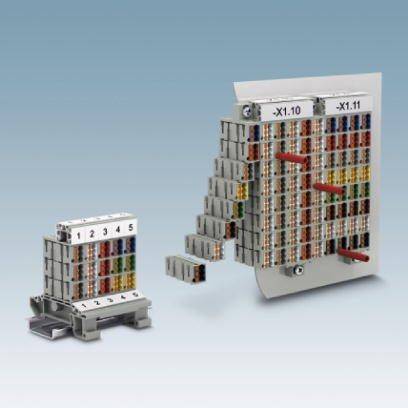

Modularer Verdrahtungsblock mit nummerierten Anschlüssen; größere und kleinere Modelle auf Kunststoffhalterungen.

Ein einfacher, linearer Diagramm mit sechs gleich großen, verbundenen Kreisen in einer geraden Linie.

Sechs miteinander verbundene Kreise bilden eine horizontale Linie, die möglicherweise einen linearen Prozess oder eine Kette darstellt.

1/10

Abbildung ähnlich

Produkt-Art

Rangierwabe

Anschluss

Push-In-Klemme

Querschnitt flexibel (max.)

1.5 mm²

Querschnitt starr (max.)

2.5 mm²

Nennstrom - gerundet

17.5 A

Datenblatt (PDF)

Lieferung Fr., 2. Okt.

100 Set(s)

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt

16,52 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Di., 29. Sept.

2 Set(s)

4,95 € Versand

Versand

20,83 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Anzahl der Anschlüsse: 6
Nennquerschnitt: 1,5 mm²
Bemessungsstoßspannung: 6 kV
Überspannungskategorie: III
Isolierstoffgruppe: I
Belastungsstrom maximal: 24 A (bei 2,5 mm² Leiterquerschnitt, der maximale Belastungsstrom darf durch den Summenstrom aller angeschlossenen Leiter nicht überschritten werden.)
Offene Seitenwand: Nein
Prüfspezifikation Berührschutz: DIN EN 50274 (VDE 0660-514):2002-11
Handrückensicherheit: gewährleistet
Fingersicherheit: gewährleistet
Sollwert: 1 N
Kurzzeitstrom: 0,18 kA

Produkt-Art: Rangierwabe

Anschluss: Push-In-Klemme

Querschnitt flexibel (min.): 0.14 mm²

Querschnitt flexibel (max.): 1.5 mm²

Querschnitt starr (min.): 0.14 mm²

Querschnitt starr (max.): 2.5 mm²

AWG min.: 26

AWG max.: 14

Anzahl Reihen: 1

Polzahl: 1

Herstellerfarbe: Grau

Nennstrom: 17.5 A

Nennstrom - gerundet: 17.5 A

Nennspannung: 500 V

Abisolierlänge (min.): 8 mm

Abisolierlänge (max.): 10 mm

Herst.-Teilenr.: 3270423

Inhalt: 10 St.

Typ: PTMC 1,5-3 /BN

Abm.: (L x B x H) 12.2 x 11 x 30 mm

Breite: 11 mm

Höhe: 30 mm

Länge: 12.2 mm

Verschmutzungsgrad: 3

Brennbarkeitsklasse: V0

Farbe Anschlusselement: Braun

Isolationsmaterial: PA

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2226032 Phoenix Contact 3270423 Rangierwabe Push-In-Klemme Grau 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2226032 Phoenix Contact 3270423 Rangierwabe Push-In-Klemme Grau 10 St.

Beschreibung

Hohe Kontaktqualität durch Push-in-Technologie als Ersatz für Wire-Wrap, Termi-Point, etc. Individuelle farbliche Zuordnung von Leiter und Klemmstelle um fehlerfreies, sicheres Arbeiten zu ermöglichen. Farbliche Konfiguration in Anlehnung an VDE 0812, VDE 0815, DIN 47100 oder unbeschränkt möglich.. Werkzeugloses Verdrahten auf engstem Raum durch kompakte Baugröße. Individueller Aufbau durch modulares Prinzip. Mit entsprechendem Zubehör für Tragschienenmontage und Wandausschnitte geeignet.

Lieferumfang

Geliefert wird: Phoenix Contact Rangierwabe 0,14-2,5qmm, 1-polig PTMC 1,5-3 /BN, Verpackungseinheit: 10 Stk., EAN: 4055626114095
