Phoenix Contact 3270314 Rangierwabe Push-In-Klemme Grau 1 St. kaufen

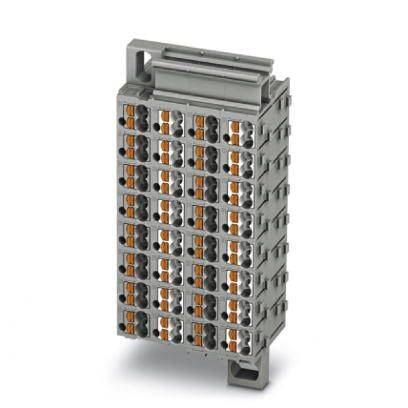

Elektronische Anschlusseinheit mit mehreren Steckplätzen, geeignet für diverse Industrieanwendungen und Schaltschrankinstallation.

Abbildung ähnlich

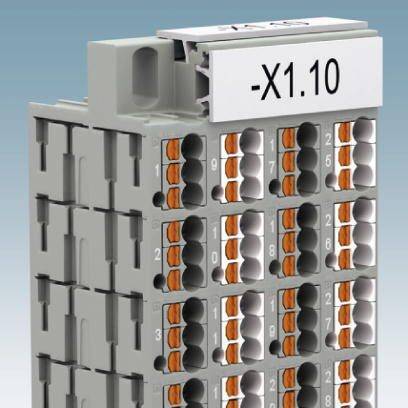

Graue elektrische Anschlussklemme mit der Bezeichnung '-X1.10', zeigt nummerierte Anschlüsse für Verdrahtung.

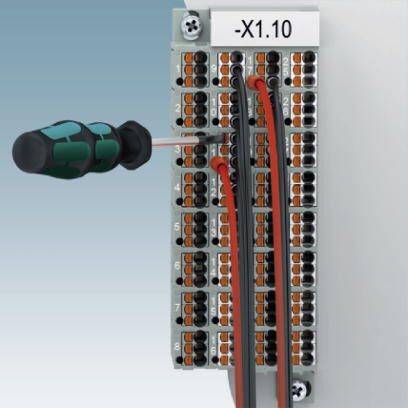

Ein Sicherungsmodul mit der Bezeichnung '-X1.10'. Ein Schraubenzieher wird benutzt, um Kabel an den Kontakten zu befestigen.

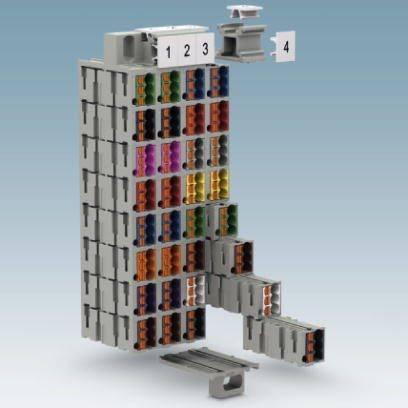

Ein Bild einer modularen Steckverbinderleiste mit nummerierten Steckplätzen und herausnehmbaren Modulen in verschiedenen Farben.

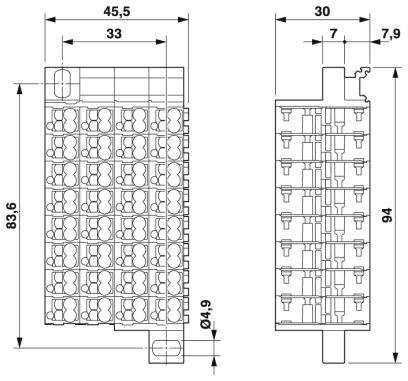

Technische Zeichnung eines Steckverbinders mit Abmessungen: 45,5 x 83,6 mm vorne, 30 x 94 mm seitlich.

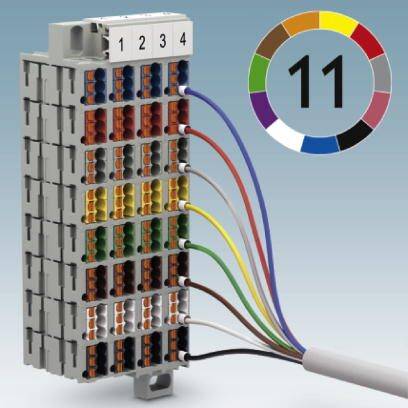

Steckverbindermodul mit farblich kodierten Kabeln und nummerierten Anschlüssen 1 bis 4. Farbkreis mit Zahl 11 im Hintergrund.

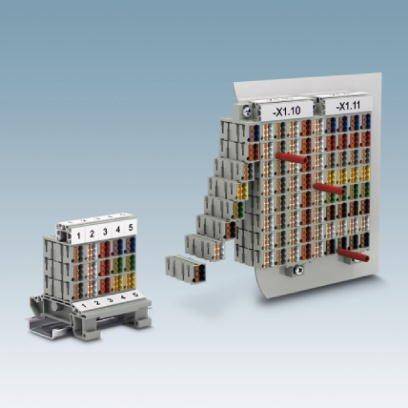

'Verdrahtungssteckverbinder mit farblich kodierten Anschlüssen auf Metallplatte montiert. Links kleinere modulare Einheit.'

Skizze eines unregelmäßig geformten Objekts mit einem rechteckigen Innenmaß von 46,6 cm Breite und 74,2 cm Höhe, jeweils ±1 cm.

Diagramm mit zwei Reihen von fünf Kreisen, verbunden durch Linien, und drei vertikale Punkte dazwischen. Zeigt Verbindung oder Fortsetzung an.

1/9

Abbildung ähnlich

Produkt-Art

Rangierwabe

Anschluss

Push-In-Klemme

Querschnitt flexibel (max.)

1.5 mm²

Querschnitt starr (max.)

2.5 mm²

Nennstrom - gerundet

17.5 A

Datenblatt (PDF)

Lieferung Fr., 16. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Min.: 18

Vielfache: 18

Gesamt (36,97 € / Stück)

665,46 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Anzahl der Anschlüsse: 128
Nennquerschnitt: 1,5 mm²
Bemessungsstoßspannung: 6 kV
Überspannungskategorie: III
Isolierstoffgruppe: I
Belastungsstrom maximal: 24 A (bei 2,5 mm² Leiterquerschnitt, der maximale Belastungsstrom darf durch den Summenstrom aller angeschlossenen Leiter nicht überschritten werden.)
Offene Seitenwand: Nein
Prüfspezifikation Berührschutz: DIN EN 50274 (VDE 0660-514):2002-11
Handrückensicherheit: gewährleistet
Fingersicherheit: gewährleistet
Sollwert: 1 N
Kurzzeitstrom: 0,18 kA

Produkt-Art: Rangierwabe

Anschluss: Push-In-Klemme

Querschnitt flexibel (min.): 0.14 mm²

Querschnitt flexibel (max.): 1.5 mm²

Querschnitt starr (min.): 0.14 mm²

Querschnitt starr (max.): 2.5 mm²

AWG min.: 26

AWG max.: 14

Anzahl Reihen: 1

Polzahl: 8

Herstellerfarbe: Grau

Nennstrom: 17.5 A

Nennstrom - gerundet: 17.5 A

Nennspannung: 500 V

Abisolierlänge (min.): 8 mm

Abisolierlänge (max.): 10 mm

Herst.-Teilenr.: 3270314

Inhalt: 1 St.

Typ: PTMC 1,5/32-2

Abm.: (L x B x H) 73.2 x 44 x 30 mm

Breite: 44 mm

Höhe: 30 mm

Länge: 73.2 mm

Verschmutzungsgrad: 3

Brennbarkeitsklasse: V0

Farbe Anschlusselement: Grau
Weiß

Isolationsmaterial: PA

Dokumente & Downloads

Datenblatt

Datenblatt 2226031 Phoenix Contact 3270314 Rangierwabe Push-In-Klemme Grau 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2226031 Phoenix Contact 3270314 Rangierwabe Push-In-Klemme Grau 1 St.

Beschreibung

Zur Montage im Wandausschnitt. Hohe Kontaktqualität durch Push-in-Technologie als Ersatz für Wire-Wrap, Termi-Point, etc. Werkzeugloses Verdrahten auf engstem Raum durch kompakte Baugröße. Übersichtliche Darstellung von Betätigungs- und Anschlusspunkten durch vertikale Leiterführung.
