Phoenix Contact 2909902 PTCB E1 24DC/1A NO Schutzschalter 1 Schließer 1 St. kaufen

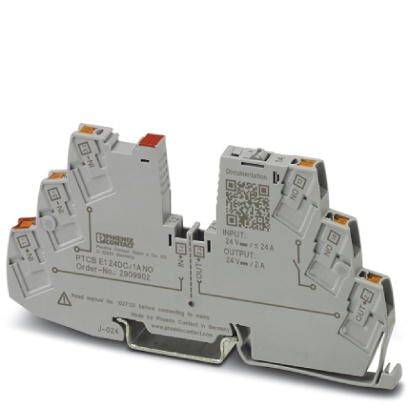

'Elektronisches Bauelement mit mehreren Anschlüssen, beschriftet mit Eingang 24 V DC/1 A und Ausgang 24 V/1,25 A.'

Abbildung ähnlich

Elektrisches Anschlussmodul mit mehreren Kabeln und Farbcodierung für einfache Verdrahtung. Gerät im Profilansicht dargestellt.

Ein Modul mit mehreren farbigen Anschlussklemmen und Kabeln ist an einer Schiene montiert. Es ist beschriftet mit 'F1' bis 'F8'.

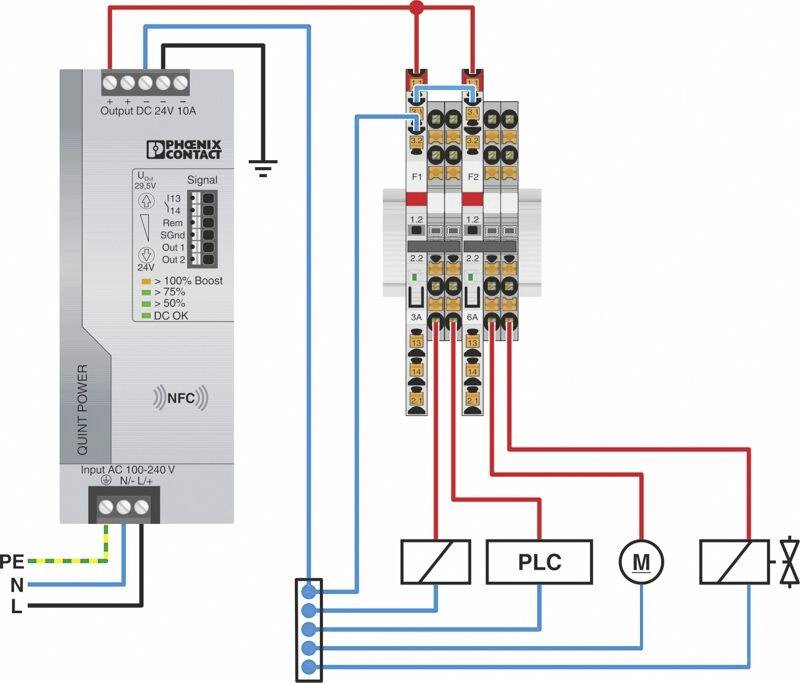

'Schaltplan mit Netzteil, Sicherungen, Steuergerät (PLC), Motor (M) und Verdrahtung. Zeigt Verbindungen für Stromversorgung.'

Eine Reihe von acht gelben quadratischen Schaltern mit numerischen Beschriftungen von '0' bis '7', einem roten Knopf mit 'F1' und einem Einzelbildschirm.

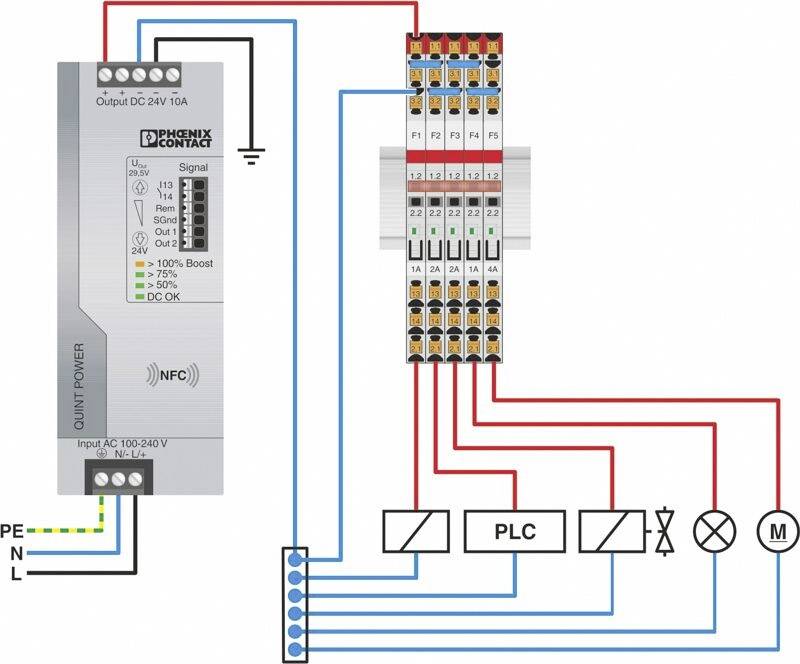

Schaltplan zeigt Verdrahtung eines Schaltnetzteils mit PLC und Motor; Farbige Kabel verdeutlichen Verbindungen und Strompfade.

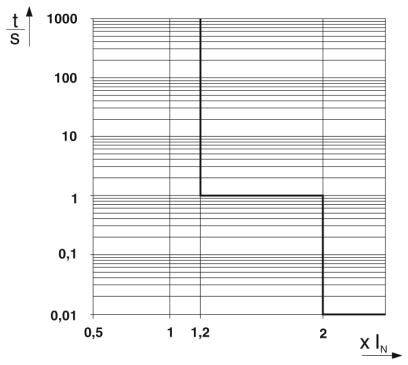

Diagramm einer Treppenfunktion auf logarithmischem Papier: X-Achse 'X In', Y-Achse 't/S'. Zeigt drei Stufen bei 1, 1,2 und 2 auf Y-Achse.

Technische Zeichnung einer Klemme mit Maßen: Breite 105,8 mm, Höhe 55,6 mm, Tiefe 6,2 mm. Ansicht von vorne und der Seite.

Diagramm zeigt Strom (I[A]) gegen Temperatur (T[°C]). Linearer Verlauf: 18A bis -30°C, konstant auf 24A bis 50°C, dann Abfall.

1/9

Abbildung ähnlich

Produkt-Art

Schutzschalter

Ausführung

Elektronischer Geräteschutzschalter

Anschluss

Push-In-Klemme

Kontaktart

1 Schließer

Herstellerfarbe

Verkehrsgrau

Datenblatt (PDF)

Lieferung Di., 29. Sept.

955 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (30,40 € / Stück)

30,40 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Elektronischer Geräteschutzschalter

sonstige, 1, 6,2 mm, 105,8 mm, 55,6 mm, 30 V, 24 A, elektronisch, 4 A, 0,01 ms, 0,014 µF, Mit Fernmeldekontakt: ja, -30..60 °C

Technische Daten

Brennbarkeitsklasse nach UL 94: V-0
Montageart: Tragschiene: 35 mm
Polzahl: 1
Schutzklasse: III
Bauform: Tragschienenmodul einteilig
Sicherungstyp: elektronisch
Bemessungsstoßspannung: 0,5 kV
Betriebsspannung: 18 V DC ... 30 V DC
Bemessungsspannung: 24 V DC
Bemessungsstrom IN: 24 A DC (Gesamtstrom Eingang)
Fail-Safe-Element: 4 A DC
Wirkungsgrad: > 99 %
Ruhestrom I0: typ. 12 mA
Verlustleistung: typ. 0,3 W (im Leerlauf)
Wartezeit nach Abschaltung eines Kanals: 5 s (bei Überlast / Kurzschluss)
Temperaturderating: 21 A (Gesamtstrom bei 60 °C)
Auslöseart: E (elektronisch)
Erforderliche Vorsicherung: nicht erforderlich, integriertes Fail-Safe-Element
Spannungsfestigkeit: max. 35 V DC (Lastkreis)
Spannungsfall: 0,06 V (bei 2 A)
Abschaltzeit Lastkreis: ≤ 10 ms (bei Kurzschluss > 2,0 x IN)
Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
Leiterquerschnitt AWG: 24 ... 14
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse: 0,2 mm² ... 2,5 mm²
Betriebsspannung DC: 0 V DC ... 30 V DC
Betriebsstrom DC: 100 mA DC

Produkt-Art: Schutzschalter

Ausführung: Elektronischer Geräteschutzschalter

Anschluss: Push-In-Klemme

Kontaktart: 1 Schließer

Herstellerfarbe: Verkehrsgrau

Min. Temperatur: +60 °C

Max. Temperatur: -30 °C

: IP20

Länge: 55.6 mm

Breite: 6.2 mm

Höhe: 105.8 mm

Inhalt: 1 St.

Typ: PTCB E1 24DC/1A NO

Abm.: (L x B x H) 55.6 x 6.2 x 105.8 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2225781 Phoenix Contact 2909902 PTCB E1 24DC/1A NO Schutzschalter 1 Schließer 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2225781 Phoenix Contact 2909902 PTCB E1 24DC/1A NO Schutzschalter 1 Schließer 1 St.

Beschreibung

Applikationen einfach aufbauen, da brückbar zu Reihenklemmenprogramm CLIPLINE complete. Individuell aufbauen für passenden Schutz, genau nach Ihren Anforderungen.
