Phoenix Contact 2908261 PTCB E1 24DC/1-4A NO Schutzschalter 1 Schließer 1 St. kaufen

Ein doppeltes Relais-Modul von Phoenix Contact auf Hutschiene montiert, zeigt Anschlüsse und technische Spezifikationen.

Abbildung ähnlich

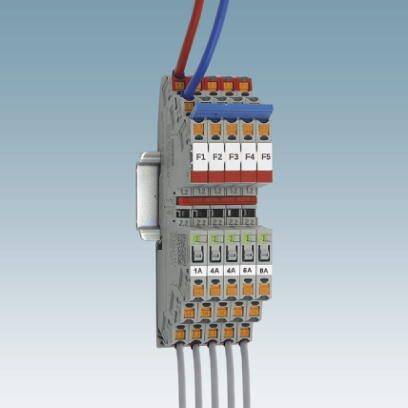

Ein grauer Sicherungsblock mit roten und blauen Kabeln oben und mehreren grauen Kabeln unten, nummeriert F1 bis F8 und 1A bis 8A.

Graues elektrisches Klemmenmodul mit mehreren Anschlüssen und farbigen Kabeln. Klemmen sind nummeriert von 1 bis 4 unten.

Sicherungsschalter mit mehreren Sicherungen in einer vertikalen Anordnung, nummeriert von 1 bis 21, mit roten und grünen Anzeigen.

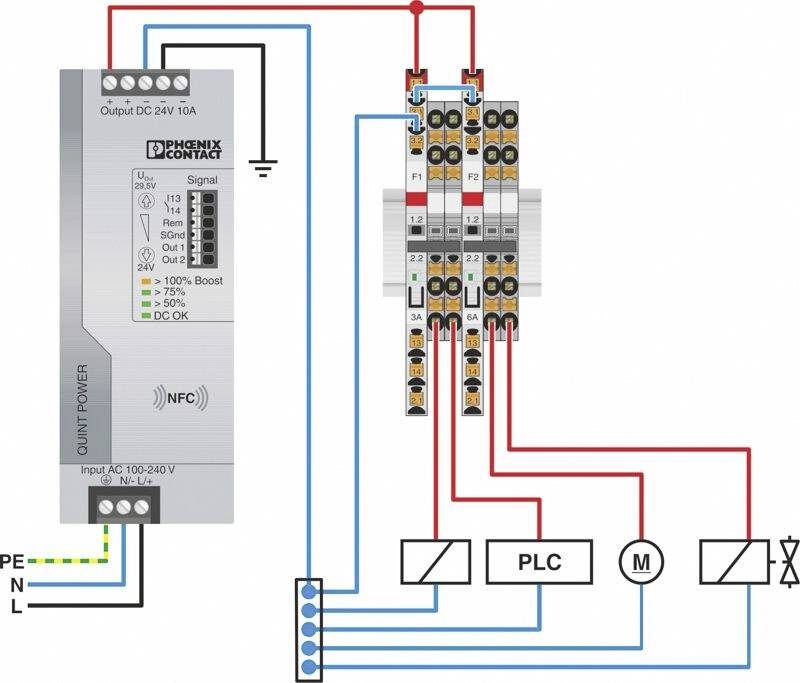

'Schaltplan eines Schaltnetzteils mit Ein- und Ausgangsverbindungen. Zeigt Verbindungen zu PLC und Motor. Pfeile kennzeichnen Stromfluss.'

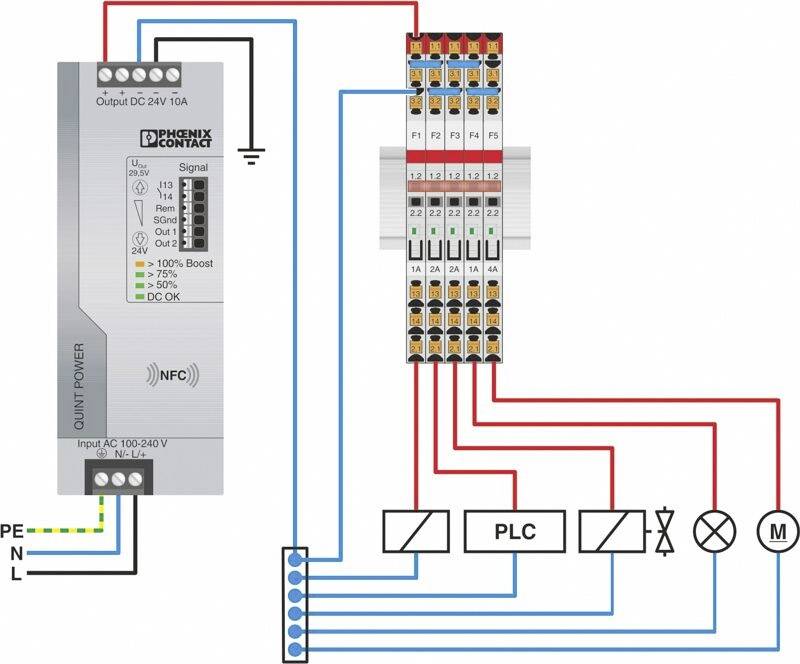

Schaltschema zeigt die Verkabelung einer Spannungsversorgung mit einem PLC und einem Motor. Verbindungen sind farblich kodiert.

Technische Zeichnung eines elektrischen Verbindungssockels mit Maßen: Breite 105,8 mm, Höhe 55,6 mm, Tiefe 6,2 mm.

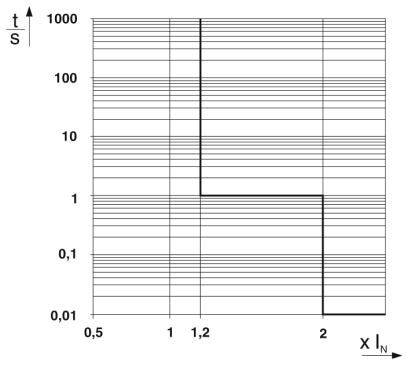

Logarithmische Grafik zur Darstellung der Beziehung zwischen 't'/Sekunden auf der y-Achse und 'X'/Einheiten auf der x-Achse. Zeigt einen abrupten Sprung bei 'X' von 1,2 auf 2.

Diagramm zeigt Strom (I) in Ampere gegenüber Temperatur (T) in Grad Celsius. Bis 50°C konstant bei 24A, danach sinkend.

1/9

Abbildung ähnlich

Produkt-Art

Schutzschalter

Ausführung

Elektronischer Geräteschutzschalter

Anschluss

Push-In-Klemme

Kontaktart

1 Schließer

Herstellerfarbe

Verkehrsgrau

Datenblatt (PDF)

Sofort-Lieferung Fr., 25. Sept.

70 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

34,90 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Di., 29. Sept.

7 Stück

4,95 € Versand

Versand

32,80 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Elektronischer Geräteschutzschalter

sonstige, 1, 6,2 mm, 105,8 mm, 55,6 mm, 30 V, 24 A, elektronisch, 4 A, 0,01 ms, 0,015 µF, Mit Fernmeldekontakt: ja, -30..60 °C

Technische Daten

Brennbarkeitsklasse nach UL 94: V-0
Montageart: Tragschiene: 35 mm
Polzahl: 1
Schutzklasse: III
Bauform: Tragschienenmodul einteilig
Sicherungstyp: elektronisch
Bemessungsstoßspannung: 0,5 kV
Betriebsspannung: 18 V DC ... 30 V DC
Bemessungsspannung: 24 V DC
Bemessungsstrom IN: 24 A DC (Gesamtstrom Eingang)
Fail-Safe-Element: 4 A DC
Wirkungsgrad: > 99 %
Ruhestrom I0: typ. 12 mA
Verlustleistung: typ. 0,3 W (im Leerlauf)
Wartezeit nach Abschaltung eines Kanals: 5 s (bei Überlast / Kurzschluss)
Temperaturderating: 21 A (Gesamtstrom bei 60 °C)
Auslöseart: E (elektronisch)
Erforderliche Vorsicherung: nicht erforderlich, integriertes Fail-Safe-Element
Spannungsfestigkeit: max. 35 V DC (Lastkreis)
Spannungsfall: 0,12 V (bei 4 A)
Abschaltzeit Lastkreis: ≤ 10 ms (bei Kurzschluss > 2,0 x IN)
Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
Leiterquerschnitt AWG: 24 ... 14
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse: 0,2 mm² ... 2,5 mm²
Betriebsspannung DC: 0 V DC ... 30 V DC
Betriebsstrom DC: 100 mA DC

Produkt-Art: Schutzschalter

Ausführung: Elektronischer Geräteschutzschalter

Anschluss: Push-In-Klemme

Kontaktart: 1 Schließer

Herstellerfarbe: Verkehrsgrau

Min. Temperatur: +60 °C

Max. Temperatur: -30 °C

: IP20

Länge: 55.6 mm

Breite: 6.2 mm

Höhe: 105.8 mm

Inhalt: 1 St.

Typ: PTCB E1 24DC/1-4A NO

Abm.: (L x B x H) 55.6 x 6.2 x 105.8 mm

Eingangsspannung: 24 V/DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2140966 Phoenix Contact 2908261 PTCB E1 24DC/1-4A NO Schutzschalter 1 Schließer 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2140966 Phoenix Contact 2908261 PTCB E1 24DC/1-4A NO Schutzschalter 1 Schließer 1 St.

Beschreibung

Applikationen einfach aufbauen, da brückbar zu Reihenklemmenprogramm CLIPLINE complete. Individuell aufbauen für passenden Schutz, genau nach Ihren Anforderungen.
