Phoenix Contact 2906857 TTC-6-MOV-C-60DC-PT-I Überspannungsschutzgerät 2 kA 1 St. kaufen

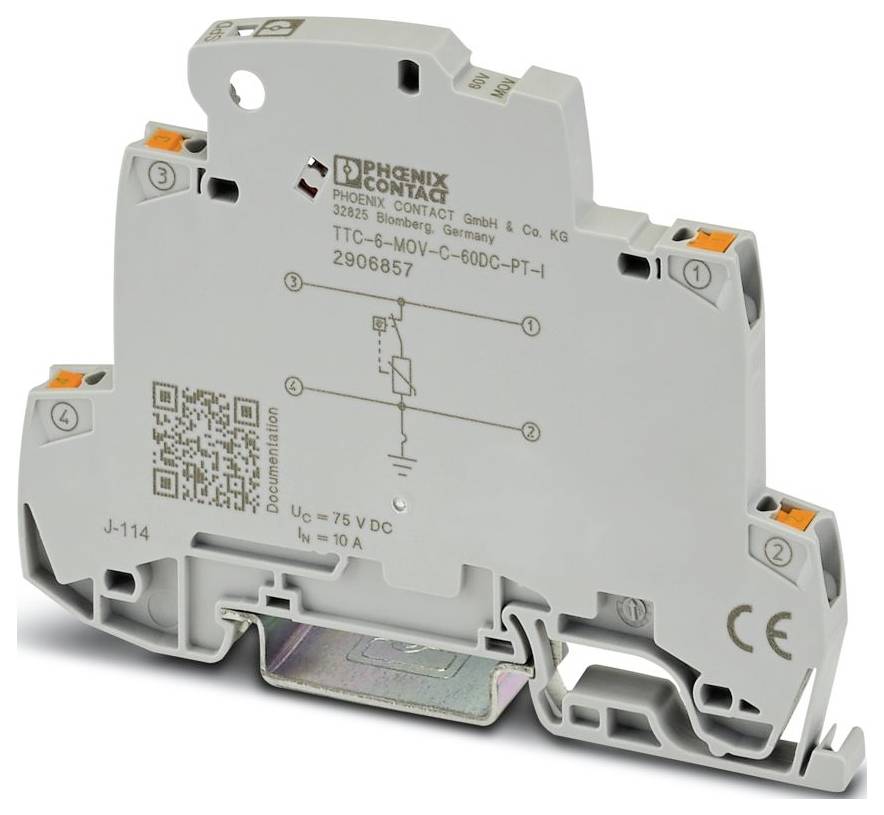

Ein kompaktes Phoenikunternehmens-Überspannungsschutzgerät mit Modell „TTC-6-MOV-C-600-PT-I", bewertet mit 75V Gleichstrom, zeigt Anschlussleiter.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Di., 29. Sept.

38 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (14,28 € / Stück)

14,28 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Überspannungsschutzgerät

60 V, 53 V, 75 V, 2 kA, 10 A, 190 V, 0,65 MHz, sonstige, Klemme, Ableiterüberwachung: ja, Mit Fernmeldekontakt: nein, optisch, Explosionsgeprüfte Ausführung: nein

Technische Daten

Produktfamilie: TERMITRAB complete
IEC-Prüfklasse: C1;C2;C3
Bauform: Tragschienenmodul einteilig
Meldung Überspannungsschutz defekt: optisch
Nennspannung UN: 60 V DC
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
Leiterquerschnitt AWG: 24 ... 12
Breite: 6,2 mm
Höhe: 92 mm
Tiefe: 69,5 mm (inkl. Tragschiene 7,5 mm)
Farbe: grau (RAL 7042)
Brennbarkeitsklasse nach UL 94: V-0
Material Gehäuse: PBT
Mechanische Daten: Mechanische Daten
Offene Seitenwand: Ja
Wirkungsrichtung: Line-Earth Ground
Höchste Dauerspannung UC: 75 V DC;53 V AC
Bemessungsstrom: 10 A (60 °C)
Betriebswirkstrom IC bei UC: ≤ 100 µA
Schutzleiterstrom IPE: ≤ 100 µA
Schutzpegel Up (Ader-Erde): ≤ 200 V (C1 - 600 A);≤ 270 V (C2 - 4 kV);≤ 190 V (C3 - 25 A);≤ 200 V (C3 - 35 A)
Kapazität (Ader-Erde): 5 nF
Widerstand pro Pfad: ≤ 100 mΩ
Stoßstromfestigkeit (Ader-Erde): C1 - 600 A;C2 - 2 kA;C3 - 35 A
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20 (mit Enddeckel)
Umgebungstemperatur (Betrieb): -40 °C ... 85 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Höhenlage: ≤ 4000 m (amsl)
Normen/Bestimmungen: EN 61643-21
Hinweis: 2001 + A1:2009 + A2:2013
Montageart: Tragschiene: 35 mm
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: III
Verschmutzungsgrad: 2
Isolierstoff: PBT
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 %
Nennableitstoßstrom In (8/20) µs (Ader-Erde): 2 kA
Ansprechzeit tA (Ader-Erde): ≤ 25 ns
Einfügungsdämpfung aE, asym.: typ. 0,3 dB (≤ 200 kHz / 150 Ω)
EN 61643-21: EN 61643-21
Grenzfrequenz fg (3 dB), asym. (PE) im 150 Ω-System: typ. 650 kHz

Produkt-Art: Überspannungsschutzgerät

Ableitstrom: 2 kA

Ansprechzeit (Details): ≤ 25 ns

Ausführung: Tragschienenmodul einteilig

Betriebstemperatur: -40 °C ... 85 °C

: IP20

Herst.-Teilenr.: 2906857

Typ: TTC-6-MOV-C-60DC-PT-I

Normen: EN 61643-21

Abm.: (B x H x T) 6.2 x 92 x 69.5 mm

Breite: 6.2 mm

Höhe: 92 mm

Tiefe: 69.5 mm

Inhalt: 1 St.

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3579959 Phoenix Contact 2906857 TTC-6-MOV-C-60DC-PT-I Überspannungsschutzgerät 2 kA 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3579959 Phoenix Contact 2906857 TTC-6-MOV-C-60DC-PT-I Überspannungsschutzgerät 2 kA 1 St.

Beschreibung

Überspannungsmittelschutz mit integrierter Statusanzeige für eine Signalader mit geerdetem Bezugspotenzial. In sicherheitsgerichteten Kreisen bis SIL 3 einsetzbar.
