Phoenix Contact 2904476 PSR-FTB/1.5/11.5 SPS-Klemme kaufen

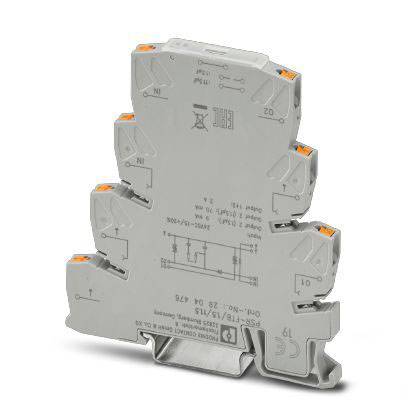

Elektronisches Gerät mit mehrstufiger Bauweise und Anschlussklemmen; primär für industrielle Anwendungen verwendet.

Elektronisches Schaltbild mit zwei Dioden, die Eingang (IN) und Ausgang (OUT 1, OUT 2) verbinden. Zwei Kondensatoren parallel geschaltet.

Elektronisches Schaltbild: Diode und Kondensatoren stabilisieren Eingangsspannung, führen zu zwei Ausgängen OUT 1 und OUT 2; GND verbunden.

1/3

Datenblatt (PDF)

Lieferung Di., 29. Sept.

51 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (28,56 € / Stück)

28,56 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Filterklemme

WEEE-pflichtig: nein

Technische Daten

Umgebungstemperatur (Betrieb): -25 °C ... 55 °C
Umgebungstemperatur (Lagerung/Transport): -25 °C ... 70 °C
Anschlussart: Push-in-Anschluss
Benennung Anschluss: Steuerkreis
Leiterquerschnitt starr: 0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 26 ... 14
Bemessungsisolationsspannung: 50 V
Bemessungsstoßspannung: 1,5 kV
Verschmutzungsgrad: 2
Überspannungskategorie: II
Abisolierlänge: 8 mm
Eingangsnennspannung UN: 24 V DC ±20 % (Steuerspannung UST rechts / links)
Nennausgangsspannung: 24 V DC ±20 % (Steuerspannung UST rechts / links)
Nennausgangsspannungsbereich: 19,2 V DC ... 28,8 V DC (Steuerspannung UST rechts / links)
Grenzdauerstrom: max. 2 A (in Summe für OUT1 + OUT2)
Leiterquerschnitt flexibel: 0,14 mm² ... 2,5 mm²
Einbaulage: senkrecht (Tragschiene waagerecht)

Produkt-Art: SPS-Klemme

Typ: PSR-FTB/1.5/11.5

Höhe: 94 mm

Länge: 80 mm

Breite: 6.2 mm

Abm.: (L x B x H) 80 x 6.2 x 94 mm

Herst.-Teilenr.: 2904476

Inhalt: 1 St.

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2225543 Phoenix Contact 2904476 PSR-FTB/1.5/11.5 SPS-Klemme

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2225543 Phoenix Contact 2904476 PSR-FTB/1.5/11.5 SPS-Klemme

Beschreibung

Klemme zur Filterung von Testpulsen sicherer Halbleiterausgänge mit einstellbaren Filterwerten (1,5 µF/11,5 µF), sowie zur EMV Filterung von 24 V-Signalen bis zu einer Stromstärke von 2 A.
