Phoenix Contact 2801286 PT-IQ-3-PB-PT Überspannungsschutzgerät 20 kA 1 St. kaufen

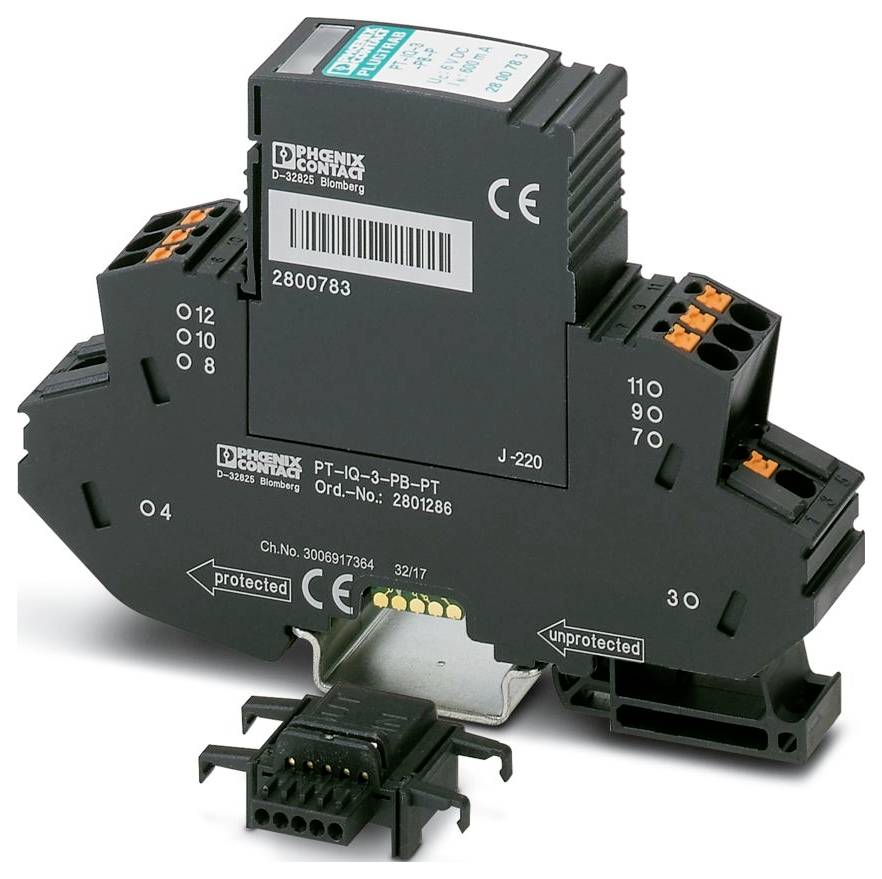

'Phoenix Contact PT-IQ-3-PB-PT' Überspannungsschutzgerät mit Steuerports und Beschriftungen. Entwickelt für elektrische Sicherheit in industriellen Umgebungen.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Fr., 2. Okt.

36 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

147,74 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Überspannungsschutzgerät

5 V, 4 V, 6 V, 10 kA, 0,6 A, 30 V, 60 MHz, sonstige, Klemme, Ableiterüberwachung: ja, Mit Fernmeldekontakt: nein, optisch, Explosionsgeprüfte Ausführung: nein

Technische Daten

Produktfamilie: PLUGTRAB IQ
IEC-Prüfklasse: C1;C2;C3;D1
Bauform: Tragschienenmodul zweiteilig steckbar
Meldung Überspannungsschutz defekt: optisch, mehrstufig
Nennspannung UN: 5 V DC
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
Leiterquerschnitt AWG: 24 ... 12
Breite: 17,7 mm
Höhe: 109,3 mm
Tiefe: 77,5 mm (inkl. Tragschiene 7,5 mm)
Teilungseinheit: 1 TE
Farbe: schwarz (RAL 9005);schwarz (RAL 9005)
Brennbarkeitsklasse nach UL 94: V-0
Material Gehäuse: PA 6.6
Mechanische Daten: Mechanische Daten
Offene Seitenwand: Nein
Wirkungsrichtung: Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground
Höchste Dauerspannung UC: 6 V DC;4 V AC
Bemessungsstrom: 600 mA (40 °C)
Betriebswirkstrom IC bei UC: ≤ 800 µA (pro Pfad)
Schutzleiterstrom IPE: ≤ 800 µA (pro Pfad)
Gesamtableitstoßstrom ITotal (8/20) µs: 20 kA
Schutzpegel Up (Ader-Ader): ≤ 90 V (C1 - 1 kV / 500 A);≤ 140 V (C2 - 10 kV / 5 kA);≤ 30 V (C3 - 25 A);≤ 30 V (C3 - 50 A)
Schutzpegel Up (Ader-Erde): ≤ 90 V (C1 - 1 kV / 500 A);≤ 140 V (C2 - 10 kV / 5 kA);≤ 30 V (C3 - 25 A);≤ 30 V (C3 - 50 A)
Kapazität (Ader-Ader): typ. 30 pF
Widerstand pro Pfad: 1,2 Ω ±5 %
Erforderliche Vorsicherung maximal: 600 mA (FF)
Stoßstromfestigkeit (Ader-Erde): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C3 - 50 A;D1 - 2,5 kA
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -40 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Höhenlage: ≤ 4000 m (amsl)
Normen/Bestimmungen: EN 61000-6-3
Hinweis: 2005
Montageart: Tragschiene: 35 mm
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: III
Verschmutzungsgrad: 2
Nennableitstoßstrom In (8/20) µs (Ader-Erde): 10 kA
Impulsableitstoßstrom Iimp (10/350) µs (Ader-Erde): 2,5 kA
Ansprechzeit tA (Ader-Erde): ≤ 1 ns
Allgemein: Allgemein
Schutzpegel Up statisch (Ader-Erde): ≤ 45 V (C1 - 1 kV / 500 A)
Einfügungsdämpfung aE, asym.: typ. 0,3 dB (≤ 10 MHz / 150 Ω)
Impuls-Rücksetzzeit (Ader-Erde): ≤ 10 ms
Nennableitstoßstrom In (8/20) µs (Ader-Ader): 10 kA
Impulsableitstoßstrom Iimp (10/350) µs (Ader-Ader): 2,5 kA
Schutzpegel Up statisch (Ader-Ader): ≤ 45 V (C1 - 1 kV / 500 A)
Einfügungsdämpfung aE, sym.: typ. 0,3 dB (≤ 10 MHz / 150 Ω)
Grenzfrequenz fg (3 dB), sym. im 150 Ω-System: typ. 60 MHz
Stoßstromfestigkeit (Ader-Ader): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C3 - 50 A
Impuls-Rücksetzzeit (Ader-Ader): ≤ 10 ms
Übertragungsgeschwindigkeit: 90 MBit/s

Produkt-Art: Überspannungsschutzgerät

Ableitstrom: 20 kA

Ansprechzeit (Details): 1 ns

Ausführung: Tragschienenmodul zweiteilig steckbar

: IP20

Herst.-Teilenr.: 2801286

Typ: PT-IQ-3-PB-PT

Normen: EN 61000-6-3

Abm.: (B x H x T) 17.7 x 109.3 x 77.5 mm

Breite: 17.7 mm

Höhe: 109.3 mm

Tiefe: 77.5 mm

Inhalt: 1 St.

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3579440 Phoenix Contact 2801286 PT-IQ-3-PB-PT Überspannungsschutzgerät 20 kA 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3579440 Phoenix Contact 2801286 PT-IQ-3-PB-PT Überspannungsschutzgerät 20 kA 1 St.

Beschreibung

Überspannungsschutz, bestehend aus Schutzstecker und Basiselement, mit integrierter mehrstufiger Statusanzeige am Modul für drei Signaladern mit gemeinsamen Bezugspotenzial. Für HF-Anwendungen und Telekommunikationsschnittstellen ohne Speisespannung (bis zu 90 MBit/s). In sicherheitsgerichteten Kreisen bis SIL 3 einsetzbar.
