Phoenix Contact 2316393 AXL P FBPS BASE SPS-Powermodul kaufen

Elektronische Bauteile, darunter ein großes, rechteckiges Stecksystem mit Halterungen und Anschlussklemmen, sowie ein kleinerer, schwarzer Stecker daneben.

Abbildung ähnlich

Diagramm einer elektrischen Schaltung mit einem 24 V DC Anschluss, zwei Sicherungen und vier farbcodierten Ausgangspunkten.

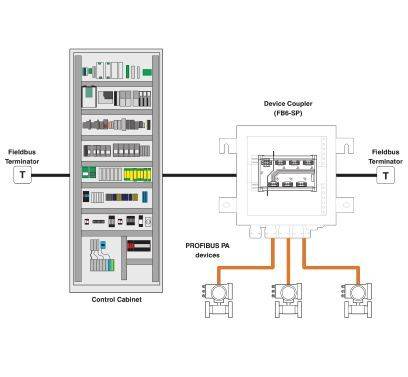

Ein Schaltplan zeigt ein Steuerungsschrank mit Verbindungen zu Profibus PA-Geräten und einem Gerätekoppler (FB-SFP) für Feldbus-Kommunikation.

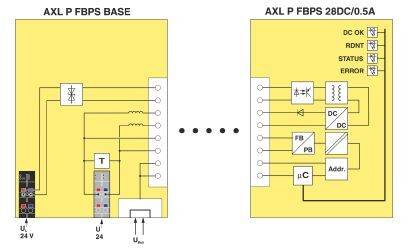

'AXL P FBPS BASE' und 'AXL P FBPS 28DC/0.5A' Schaltungsschema: Links Basisanschluss, rechts Stromversorgungseinheit mit Statusanzeigen.

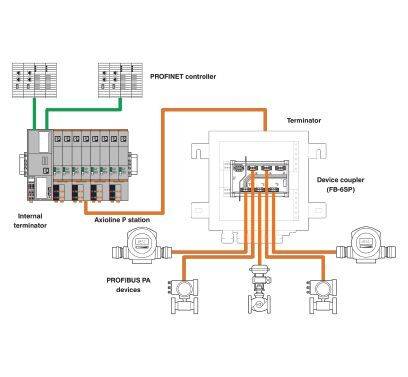

'Schematische Darstellung eines Automatisierungssystems mit PROFINET-Controller, AxioLine-Station, Gerätetrenner und PROFIBUS PA Geräten.'

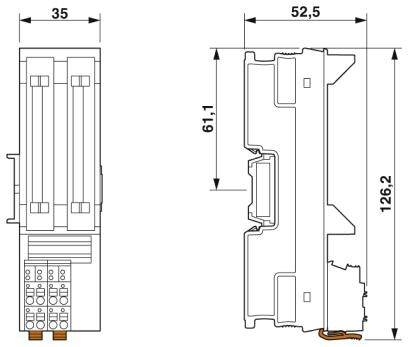

Abmessungsdiagramm eines elektrischen Geräts: Höhe 126,2 mm, Breite 35 mm, Tiefe 52,5 mm. Zeigt Vorder- und Seitenansicht.

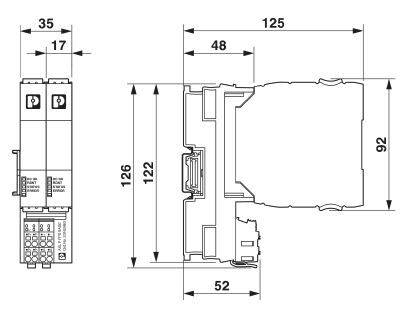

Technische Zeichnung eines elektronischen Bauteils mit Abmessungen: Breite 35 mm, Höhe 126 mm, Tiefe 125 mm. Seiten- und Frontansicht.

1/7

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 30. Dez. 2026

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (121,84 € / Stück)

121,84 €

zzgl. MwSt.

Kostenfreier Versand

nur 14,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Powerverteiler

Mit optischer Schnittstelle: nein, Systemkomponente: ja, Schutzart (IP): IP20, sonstige, Mit Potentialtrennung: nein, Mit Einspeisemodul: nein, Geeignet als Segmentmodul: ja, Distanzmodul: nein, Feldbusanschluss über seperaten Buskoppler möglich: ja, Busdiagnose möglich: nein, Tragschienenmontage möglich: ja, Wand-/Direktmontage möglich: nein, Fronteinbau möglich: nein

Technische Daten

Umgebungstemperatur (Betrieb): -40 °C ... 65 °C (Einbaulage: Wandmontage auf waagerechter Tragschiene)
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 %
Schnittstelle: PROFIBUS
Anschlussart: Bussockelmodul
Stromaufnahme typisch: 750 mA ()
Versorgungsspannungsbereich: 18,5 V DC ... 30,5 V DC
Stromaufnahme maximal: 950 mA (18,5 V DC, 500 mA Last)
Verschmutzungsgrad: 2
Überspannungskategorie: II
Leiterquerschnitt starr min: 0,20 mm²
Leiterquerschnitt starr max: 1,50 mm²
Leiterquerschnitt flexibel min.: 0,20 mm²
Leiterquerschnitt flexibel max.: 1,50 mm²
Leiterquerschnitt AWG min: 24
Leiterquerschnitt AWG max: 16

Produkt-Art: SPS-Powermodul

Typ: AXL P FBPS BASE

Höhe: 130 mm

Länge: 125 mm

Breite: 35 mm

: IP20

Abm.: (L x B x H) 125 x 35 x 130 mm

Herst.-Teilenr.: 2316393

Inhalt: 1 St.

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209709 Phoenix Contact 2316393 AXL P FBPS BASE SPS-Powermodul

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209709 Phoenix Contact 2316393 AXL P FBPS BASE SPS-Powermodul

Beschreibung

Axioline P-Sockel für PROFIBUS PA-Stromversorgungsstecker. Redundanz vorhanden, wenn zwei Stecker installiert sind. Die Redundanz wird mittels der Backplane-Steckverbinder über mehrere Sockel aufrechterhalten.
