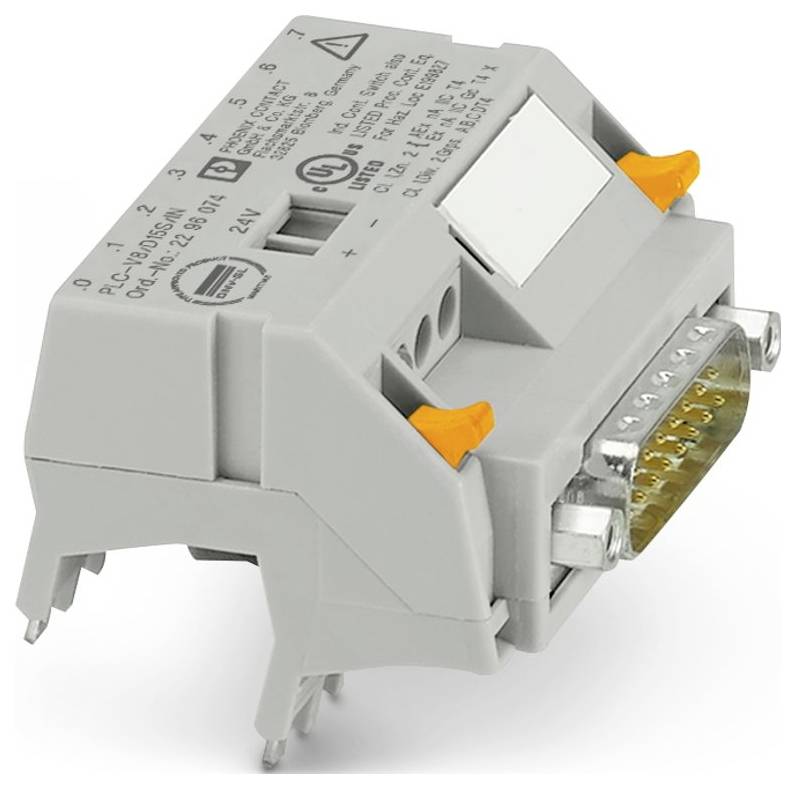

Phoenix Contact 2296074 PLC-V8/D15S/IN Systemanschluss
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
100 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
53,07 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Technische Daten
- Produktfamilie: PLC-INTERFACE
- Polzahl: 2
- Anschlussart: Schraubanschluss
- Schraubengewinde: M3
- Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²;0,25 mm² ... 2,5 mm² (Aderendhülse ohne Kunststoffhülse);0,25 mm² ... 2,5 mm² (Aderendhülse mit Kunststoffhülse)
- Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
- Leiterquerschnitt AWG: 24 ... 12
- Breite: 49,92 mm
- Höhe: 41 mm
- Tiefe: 49,86 mm
- Farbe: grau (RAL 7042)
- Brennbarkeitsklasse nach UL 94: V0
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -40 °C ... 70 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 70 °C
- Höhenlage: ≤ 2000 m
- Normen/Bestimmungen: EN IEC 60664-1
- Hinweis: Aufrastbar auf 8x PLC-INTERFACE-Klemmen
- Montageart: Aufsteckmontage
- Überspannungskategorie: II
- Verschmutzungsgrad: 2
- Abisolierlänge: 8 mm
- Luft- und Kriechstrecken: Luft- und Kriechstrecken
- Einbaulage: beliebig
- Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
- Kennzeichnung: Class I, Zone 2, AEx ec IIC T4
- UL, USA / Kanada: UL, USA / Kanada
- Betriebsspannungsbereich: 18 V DC ... 33,6 V DC
- Rastermaß: 5 mm
- Anschluss gemäß Norm: IEC 60807-2
- CE: CE
- Zertifikat: TAE0000196
- Artikelabmessungen: Artikelabmessungen
- Montagehinweis: anreihbar ohne Abstand
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie
- Niederspannungs-Richtlinie: Konformität zur NS-Richtlinie
- Schiffbau-Zulassung: Schiffbau-Zulassung
- Anzahl der Kanäle: 8
- Isolierung: Funktionsisolierung
- Betriebsspannungsanzeige: LED grün
- UL, USA: UL, USA
- UL, Kanada: UL, Kanada
- UKCA: UKCA
- Schiffbau-Daten: Schiffbau-Daten
- Temperature: D
- Humidity: A
- Vibration: C
- EMC: B
- Enclosure: Required protection according to the Rules shall be provided upon installation on board
- Bemessungsisolationsspannung: 50 V
- Bemessungsstoßspannung: 0,5 kV (1,2 / 50 μs)
- Schutzart (Einbauort): ≥ IP54
- Leiterquerschnitt flexibel (2 Leiter gleichen Querschnitts): 0,2 mm² ... 1,5 mm²;0,25 mm² ... 0,75 mm² (Aderendhülse ohne Kunststoffhülse);0,5 mm² ... 1,5 mm² (TWIN-Aderendhülse mit Kunststoffhülse)
- Statusanzeige vorhanden: ja
- Anzahl der Anschlüsse: 1
- Isolationseigenschaften: Luft- und Kriechstrecken: Isolationseigenschaften: Luft- und Kriechstrecken
- Isolierstofftyp Gehäuse: Polyamid 6.6 grün
- Steckzyklen: > 500
- Passende I/O-Karte: universal
- Strom (je Zweig): ≤ 1 A
- Anschluss 1 (Steuerungsebene): Anschluss 1 (Steuerungsebene)
- Anschluss 2 (Feldebene): Anschluss 2 (Feldebene)
- Leiterquerschnitt starr (2 Leiter gleichen Querschnitts): 0,2 mm² ... 1,5 mm²
- Schutzart (Modul): IP20
- Unterstützte Steuerung: universal: Unterstützte Steuerung: universal
- Anschluss 3 (Versorgung): Anschluss 3 (Versorgung)
- Strom (Spannungsversorgung): ≤ 3 A
- Produkt-Art
Systemanschluss
- Typ
PLC-V8/D15S/IN
- Höhe
41 mm
- Länge
49.86 mm
- Breite
49.92 mm
- Abm.
(L x B x H) 49.86 x 49.92 x 41 mm
- Herst.-Teilenr.
2296074
- Montageart (Details)
Aufsteckmontage
- Inhalt
1 St.
- Tiefe
49.86 mm
- Bemessungsstrom
1 A
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3578862 Phoenix Contact 2296074 PLC-V8/D15S/IN Systemanschluss
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3578862 Phoenix Contact 2296074 PLC-V8/D15S/IN Systemanschluss
Beschreibung
V8-Adapter für 8 x PLC-INTERFACE (6,2 mm), Steuerung: SPS-Systemverkabelung von Eingangskarten, Anschluss 1: D-SUB-Stiftleiste 1x 15-polig, Anschluss 2: Steckanschluss (Aufrastbar auf 8x PLC-INTERFACE-Klemmen), Anschluss 3: Schraubanschluss 1x 2-polig, Anzahl der Kanäle: 8, Ansteuerlogik: plusschaltend
Lieferumfang
- Geliefert wird: Phoenix Contact Systemanschluss PLC-V8/D15S/IN, Verpackungseinheit: 1 Stk., EAN: 4017918189129
