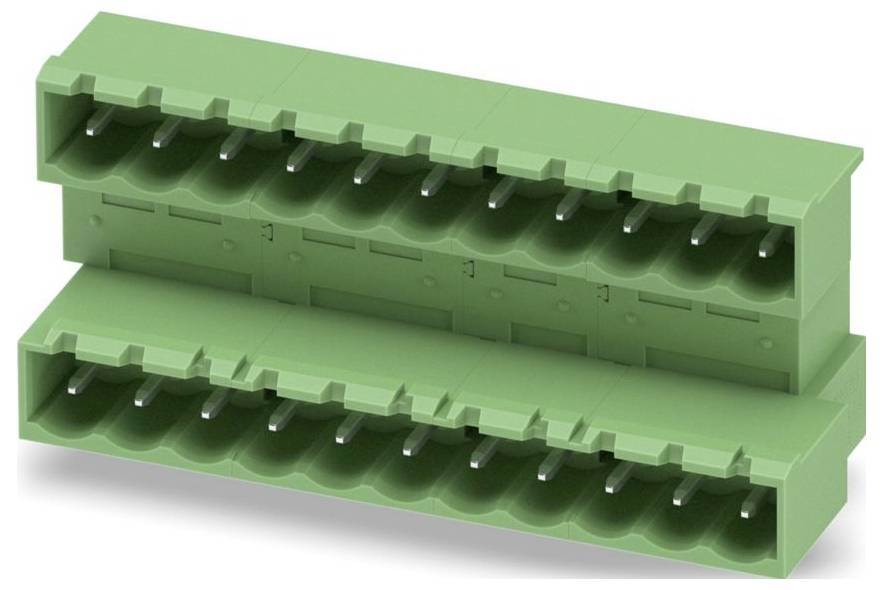

Phoenix Contact 1842157 Leiterplatten-Grundleiste 50 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leiterplatten-Grundleiste
Inhalt
50 St.
Gehäuse-Material
PA
Herst.-Teilenr.
1842157
Typ
MDSTBA 2,5/11-G-5,08
Datenblatt (PDF)
100 Set(s)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl (Packungsgröße 50 St.)
Gesamt
566,63 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Leiterplatten-Grundleiste
- Inhalt 50 St.
Technische Daten
- Anzahl der Steckkontaktreihen: 2
- Art der Banderolierung: Karton (für SMD)
- Ausführung des elektrischen Anschlusses: sonstige
- Befestigungsart: sonstige
- Bemessungsstoßspannung: 4 kV
- Bemessungsstrom In: 10 A
- Betriebstemperatur: -40-100 °C
- Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
- Durchmesser Anschlusspin: 1.4 mm
- Kontaktausführung: Stift
- Länge des Pins: 3.23 mm
- Polzahl: 22
- Rastermaß der Anschlüsse: 5.08 mm
- Rastermaß der Kontakte: 5.08 mm
- Steckverbinderausführung: fester Steckverbinder
- Verschmutzungsgrad: 2
- Werkstoff der Kontaktbeschichtung: Zinn
- Werkstoff des Isolierkörpers: sonstige
- Überspannungskategorie: III
- Produkt-Art
Leiterplatten-Grundleiste
- Gehäuse-Material
PA
- Herst.-Teilenr.
1842157
- Inhalt
50 St.
- Typ
MDSTBA 2,5/11-G-5,08
- Gehäusefarbe
Grün
- Bemessungsspannung
320 V
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3576622 Phoenix Contact 1842157 Leiterplatten-Grundleiste 50 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3576622 Phoenix Contact 1842157 Leiterplatten-Grundleiste 50 St.
Beschreibung
Leiterplatten-Grundleiste, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 10 A, Bemessungsspannung (III/2): 320 V, Kontaktoberfläche: Sn, Kontaktart: Stift, Anzahl der Potenziale: 22, Anzahl der Reihen: 2, Polzahl: 11, Anzahl der Anschlüsse: 22, Artikelfamilie: MDSTBA 2,5/..-G, Rastermaß: 5,08 mm, Montage: Wellenlöten, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,23 mm, Anzahl der Lötpins pro Potenzial: 1, Stecksystem: COMBICON MSTB 2,5, Ausrichtung Steckgesicht: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton, Bei Kombination mit MVSTB- oder FKCV-Steckerteilen ist jeweils ein MVSTBW- (bzw. FKCVW-) und ein MVSTBR-Stecker (bzw. FKCVR-) zu verwenden. Kombination mit TMSTBP-Steckerteilen ist nicht möglich!
Lieferumfang
- Geliefert wird: Phoenix Contact Grundleiste f. Leiterplattenst. MDSTBA 2,5/11-G-5,08, Verpackungseinheit: 50 Stk., EAN: 4017918184063
