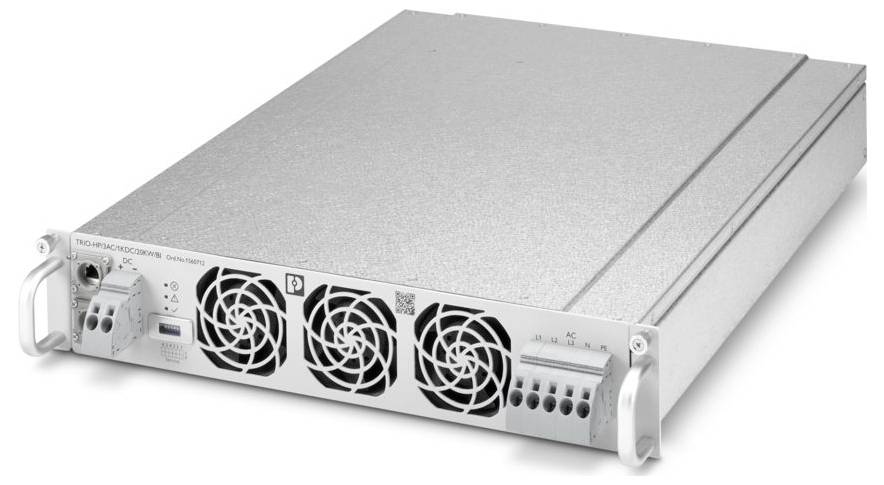

Phoenix Contact 1560712 AC/DC-Industrienetzteil 480 V/AC, 1000 V/DC 73 A
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
2 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
3.426,53 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 2 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
AC/DC-Leistungsmodul
- Ausgang 480 V/AC, 1000 V/DC / 73 A
- Push-In-Federkraftanschluss
Technische Daten
- Produktfamilie: TRIO POWER
- Anschlussart: 2x RJ45
- Breite: 483 mm
- Höhe: 89 mm
- Tiefe: 520 mm
- Material Gehäuse: Zn-Al-Legierung
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -40 °C ... 70 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 70 °C
- Normen/Bestimmungen: IEC 62909-1;IEC 62909-2
- Montageart: 19"-Rack-Montage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: Überspannungskategorie
- Verschmutzungsgrad: 2
- Zulässige Luftfeuchtigkeit (Betrieb): ≤ 95 % (nicht kondensierend)
- Abisolierlänge: 18 mm
- Höheneinheit: 2 HE
- Frequenzbereich: 50 Hz ... 60 Hz ±10 %
- Übertragungsgeschwindigkeit: 125 kBit/s
- Kennzeichnung: DC+ / DC-
- Schutzklasse: I
- Nennleistung: 20 kW
- Ausgangsspannung: 3x 380 V AC;3x 400 V AC;3x 480 V AC
- Anzahl Schnittstellen: 1
- Eingangsspannungsbereich: 200 V DC ... 1000 V DC
- Einschaltstromstoßbegrenzung: 50 A
- Wirkungsgrad: > 96 % (POut >50 %)
- Parallelschaltbarkeit: 8 (Module)
- Leiteranschluss: Leiteranschluss
- starr: 1,5 mm² ... 16 mm²
- flexibel: 1,5 mm² ... 16 mm²
- starr (AWG): 15 ... 5
- Anzahl Phasen: 3
- Isolationsspannung Eingang/Ausgang: 2121 V DC (60 s)
- MTBF (IEC 61709, SN 29500): > 300000 h
- Artikelabmessungen: Artikelabmessungen
- Einsatzhöhe: 2000 m
- Normbezeichnung: Bidirektionale netzgekoppelte Leistungsumrichter
- EMV-Anforderungen Störaussendung: EN 61000-6-3;EN 61000-6-4
- EMV-Anforderungen Störfestigkeit: EN 61000-6-1;EN 61000-6-2
- AWG: 15 ... 5
- Netzform: Sternnetz (TN-S, TN-C, TT, IT)
- Derating: > 55 °C (1,4 A/K)
- Ausgangsleistung: max. 19,8 kVA (Nennleistung);22 kVA (Scheinleistung)
- Schnittstelle: CAN-Bus
- Unterstützte Protokolle: CAN 2.0B
- Verriegelung: Rasthaken
- Übertragungsphysik: leitungsgebunden
- Topologie: Daisy Chain
- Abschlusswiderstand: 120 Ω (Endteilnehmer terminieren)
- AC/DC Mode Power grid: AC/DC Mode Power grid
- Eingangsstrombereich: 0 A ... 73 A
- Gesamtverzerrung (THDi): < 5 % (50 % ... 100 % Ausgangslast)
- DC/AC Mode On-grid: DC/AC Mode On-grid
- Ausgangsspannungsbereich: 3x 380 V AC ... 480 V AC
- Ausgangsstrombereich: 0 A ... 38 A
- Verlustleistung Stand-By: < 20 W
- Umschaltzeit: 15 s (Betriebsartwechsel DC/AC Mode Off-grid AC/DC Mode)
- POWER Faktor: > 0,8 1 (voreilend und nacheilend)
- Ausgangsfrequenz: 50 Hz (3x 380 V AC / 3x 400 V AC);60 Hz (3x 480 V AC)
- Powerfaktor: 0,8 ... 1 (voreilend und nacheilend)
- AC-Anschluss Stromnetz: L1, L2, L3, N, PE
- DC/AC Mode Off-grid: DC/AC Mode Off-grid
- Verzerrungsfaktor (THD): < 3 %
- AC-Anschluss: AC-Anschluss
- Benennung: DC-Anschluss
- DC-Anschluss: DC-Anschluss
- Galvanische Trennung zwischen Eingang und Ausgang: ja
- Isolationsspannung Eingang, Ausgang/Gehäuse: 2121 V DC (60 s)
- Interne Lüfter: ja
- Volumenstrom: 400 m³/h (je Modul)
- Luftstromrichtung: von vorne nach hinten
- Geräuschpegel: < 70 dB (1 m, UDC ≥ 400 V)
- IEC 60664-1: II
- Sicherheitsanforderungen an Leistungshalbleiter-Umrichtersysteme und -betriebsmittel - Teil 1: Allgemeines: Sicherheitsanforderungen an Leistungshalbleiter-Umrichtersysteme und -betriebsmittel - Teil 1: Allgemeines
- Erzeugungsanlagen am Niederspannungsnetz – Technische Mindestanforderungen für Anschluss und Parallelbetrieb von Erzeugungsanlagen am Niederspannungsnetz: Erzeugungsanlagen am Niederspannungsnetz – Technische Mindestanforderungen für Anschluss und Parallelbetrieb von Erzeugungsanlagen am Niederspannungsnetz
- Inverters, Converters, Controllers and Interconnection System Equipment for Use With Distributed Energy Resources: Inverters, Converters, Controllers and Interconnection System Equipment for Use With Distributed Energy Resources
- Bidirektionale netzgekoppelte Leistungsumrichter: Bidirektionale netzgekoppelte Leistungsumrichter
- Produkt-Art
AC/DC-Industrienetzteil
- Eingangsspannung (max.)
530 V/AC
1000 V/DC
- Ausgangsstrom (max.)
73 A
- Ausgangsstrom (max.) - gerundet
73 A
- Eingangsspannung (min.)
260 V/AC
200 V/DC
- Abm.
(L x B x H) 520 x 483 x 89 mm
- Ausgangsspannung (max.)
480 V/AC
1000 V/DC
- Anschluss
Push-In-Federkraftanschluss
IP20
- Schutzklasse
I
- Betriebstemperatur (max.)
70 °C
- Betriebstemperatur (min.)
-40 °C
- Betriebstemperatur
-40 °C - 70 °C
- Breite
483 mm
- Höhe
89 mm
- Länge
520 mm
- Typ
TRIO-HP/3AC/1KDC/20KW/BI
- Tiefe
520 mm
- Einbauhöhe
89 mm
483 mm
89 mm
520 mm
89 mm
FALSE
FALSE
AC/DC
20000 W
TRUE
FALSE
FALSE
TRUE
IP20
FALSE
50-1000 V
TRUE
TRUE
ohne
73 A
73 A
sonstige
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3569731 Phoenix Contact 1560712 AC/DC-Industrienetzteil 480 V/AC, 1000 V/DC 73 A
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3569731 Phoenix Contact 1560712 AC/DC-Industrienetzteil 480 V/AC, 1000 V/DC 73 A
Beschreibung
TRIO POWER, 19"-Rack-Montage, Eingang: 3-phasig, Ausgang: 50 V DC...1000 V DC / 0 A...73 A
