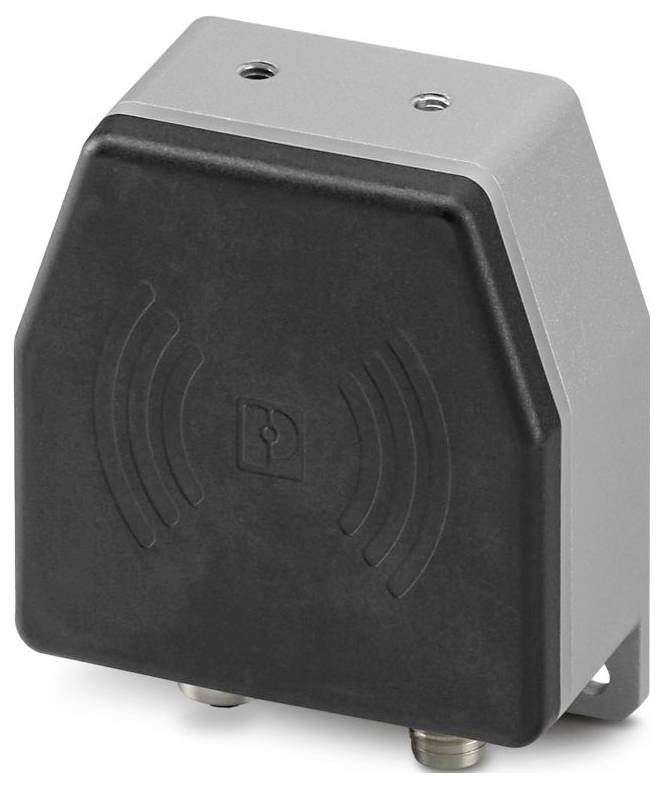

Phoenix Contact 1464614 NEARFI 300 B Induktive Koppler
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
7 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
755,00 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 7 Stück verfügbar
14 Tage Rückgaberecht inklusive
Technische Daten
- Produktfamilie: NearFi
- Anschlussart: M12-Steckverbinder, L-kodiert;M12-Steckverbinder, L-kodiert
- Breite: 80 mm
- Höhe: 86 mm
- Tiefe: 39 mm
- Brennbarkeitsklasse nach UL 94: V0
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -20 °C ... 60 °C (Derating beachten)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Höhenlage: 2000 m
- Normen/Bestimmungen: EN 55016-2-3
- Hinweis: RED 2014/53/EU
- Montageart: Wandmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II
- Verschmutzungsgrad: 2
- Zulässige Luftfeuchtigkeit (Betrieb): 10 % ... 95 %
- Einbaulage: beliebig
- Frequenzbereich: 0,15 MHz ... 80 MHz (Prüfschärfegrad 3 - unsymmetrisch)
- Maximale Verlustleistung bei Nennbedingung: 3 W
- Luftdruck (Betrieb): 80 kPa ... 108 kPa (bis zu 2000 m üNN)
- Versorgungsspannungsbereich: 19 V DC ... 30 V DC
- CE: CE
- Zulässige Luftfeuchtigkeit (Lagerung/Transport): 10 % ... 95 %
- Eingang: ± 0,5 kV (Prüfschärfegrad 1 - symmetrisch);± 1 kV (Prüfschärfegrad 2 - unsymmetrisch)
- Ausgang: ± 1 kV (Prüfschärfegrad 2 - unsymmetrisch)
- Signal: ± 1 kV (Prüfschärfegrad 2 - unsymmetrisch)
- Montagehinweis: Derating beachten
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie 2014/30/EU
- Entladung statischer Elektrizität: Entladung statischer Elektrizität
- Kontaktentladung: ± 4 kV (Prüfschärfegrad 2)
- Luftentladung: ± 8 kV (Prüfschärfegrad 3)
- Bemerkung: Klasse A, Einsatzgebiet Industrie
- Elektromagnetisches HF-Feld: Elektromagnetisches HF-Feld
- Prüffeldstärke: ~ 1,95 µA/m (in 10 m Entfernung)
- Schnelle Transienten (Burst): Schnelle Transienten (Burst)
- Leitungsgeführte Beeinflussung: Leitungsgeführte Beeinflussung
- Spannung: 10 V (80 % Amplitudenmodulation mit 1 kHz)
- Kriterien: Kriterien
- Kriterium A: Normales Betriebsverhalten innerhalb der festgelegten Grenzen.
- Kriterium B: Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert.
- Schutzbeschaltung: Transientenschutz, Verpolschutz
- Störaussendung: Störaussendung
- Anwendung: Leistung
- MTTF: 221 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 %);112 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 34,25 %);51 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 100 %)
- Versorgung: Versorgung
- Induktiv: Energieübertragung: Induktiv: Energieübertragung
- Reichweite: min. 0 mm;≤ 10 mm
- Mittenversatz: ± 10 mm
- Winkelversatz: < 15 °
- Anschließbare Funkmodule: 1 (Remote-Koppler)
- Farbe (Gehäuse): schwarz (RAL 9005)
- Material (Enclosure): PBT;Zinkdruckguss
- Sonstige Beständigkeit: beständig gegen Schweißspritzer;Beständig gegen Salznebel nach IEC 60068-2-11 (96 h in 5 % Salznebel)
- Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6: Vibration (Betrieb): 5g je Raumrichtung, 10 Hz ... 150 Hz, Amplitude ±0,34 mm
- Schock nach EN 60068-2-27/IEC 60068-2-27: Schock (Betrieb): 30g, 11 ms Dauer, Halbsinus-Schockimpuls, drei Schocks, je Raumrichtung
- Dauerschock nach EN 60068-2-27/IEC 60068-2-27: Dauerschock (Betrieb): 10g, 16 ms Dauer, Halbsinus-Schockimpuls, 1000 Schocks, je Raumrichtung
- Schutzart (IP): IP65/IP66 (Herstellererklärung)
- Schutzart (IK): IK06 (Stoßfestigkeitsgrad)
- Luftdruck (Lagerung/Transport): 66 kPa ... 108 kPa (bis zu 3500 m üNN)
- Funkzulassung Europa: Funkzulassung Europa
- Feldstärke: 10 V/m
- Stoßstrombelastung (Surge): Stoßstrombelastung (Surge)
- Frei von lackbenetzungsstörenden Substanzen: VDMA 24364:2018-05
- Stromaufnahme typisch: 40 mA (ohne Remote-Koppler, bei 24 V DC, bei 25 °C);125 mA (mit Remote-Koppler, ohne Last, bei 24 V DC, bei 25 °C)
- Stromaufnahme maximal: < 3,2 A (mit Remote-Koppler, 2 A Last, Eingangsspannung 19 V DC)
- Einschaltstrom: 2,3 A (für ca. 1 ms, bei 24 V DC, ohne Remote-Koppler);4,5 A (für ca. 4,5 ms, bei 24 V DC, mit Remote-Koppler, ohne Last)
- Typ
NEARFI 300 B
- Produkt-Art
Induktive Koppler
- Herst.-Teilenr.
1464614
- Abm.
(L x B x H) 39 x 80 x 86 mm
- Breite
80 mm
- Höhe
86 mm
- Länge
39 mm
- Tiefe
39 mm
IP65
- Einbauhöhe
86 mm
80 mm
86 mm
39 mm
86 mm
DC
Steckanschluss
TRUE
IP65
FALSE
19-30 V
sonstige
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3568535 Phoenix Contact 1464614 NEARFI 300 B Induktive Koppler
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3568535 Phoenix Contact 1464614 NEARFI 300 B Induktive Koppler
Beschreibung
NearFi-Base, kontaktloser Energiekoppler, 50 W (UA), Reichweite ≤10 mm, M12-Push-Pull, IP65, kombinierbar mit NEARFI 300 R. Optional: 2 x 50 W (US+UA) in Verbindung mit NEARFI 2200/200
