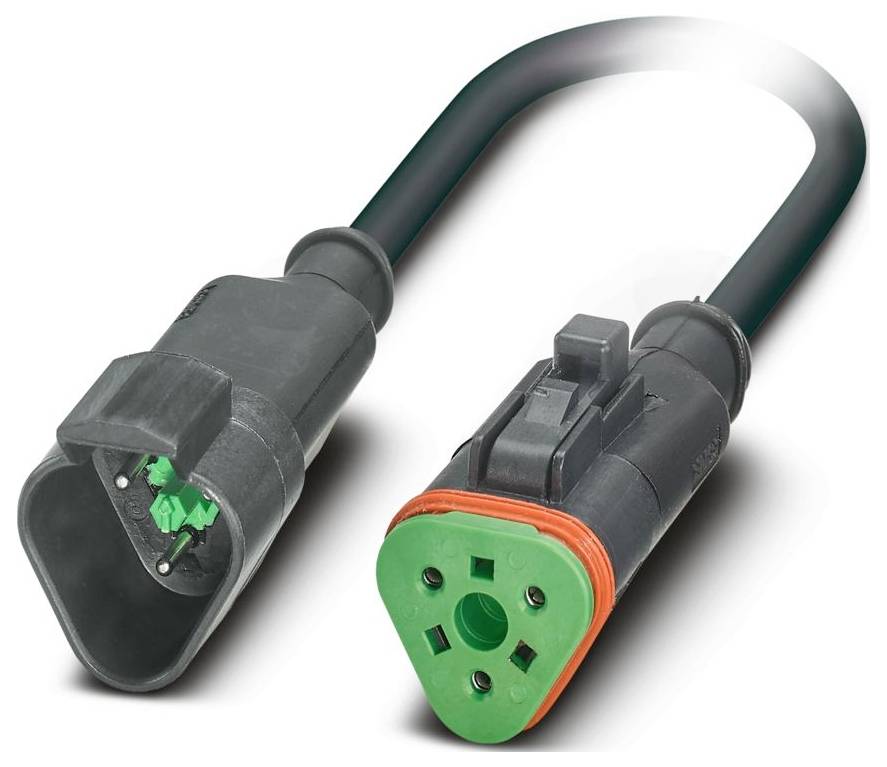

Phoenix Contact 1415005 Sensor-/Aktor-Kabel 1.5 m Polzahl Sensoren: 3 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor-/Aktor-Kabel
Stecker-Norm
DEUTSCH
Anschlussseite A
Stecker gerade DT04-3P
Anschlussseite B
Buchse gerade DT06-3S
Polzahl
3
Datenblatt (PDF)
12 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
29,40 €
3
4% = 1,27 €
28,13 €
5
6% = 1,70 €
27,70 €
10
7% = 2,12 €
27,28 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (29,40 € / Stück)
38,66 €
-24 %
29,40 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Sensor-/Aktor-Kabel
- 3, sonstige, Male (Stecker), gerade, 1,5 m, Halogenfrei: ja, Mit LED-Anzeige: nein, Geschirmt: nein, mehradrig, Strahlenvernetzt: nein, -40..80 °C, -25..80 °C, 8 A, 48 V, 8000 mOhm, Schutzart (IP): IP67
Technische Daten
- Bauform: Buchse gerade DEUTSCH DT06-3S Clipverriegelung
- Polzahl: 3
- Nennspannung UN: 48 V AC;48 V DC
- Brennbarkeitsklasse nach UL 94: V2
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP67;IP69K
- Umgebungstemperatur (Betrieb): -40 °C ... 80 °C (Kabel, feste Verlegung);-25 °C ... 80 °C (Kabel, bewegliche Verlegung)
- Material Dichtung: Silikon
- Material Kontaktoberfläche: vernickelt
- Nennstrom IN: 8 A
- Leitungsaußendurchmesser: 5,20 mm ±0,15 mm
- Außenmantel, Material: PUR
- Material Leiter: blanke Cu-Litze
- Leitungslänge: 1,5 m
- Leitungsquerschnitt: 3x 0,75 mm² (Signalleitung)
- Schutzbeschaltung: unbeschaltet
- Statusanzeige: nein
- Außenmantel, Farbe: schwarzgrau RAL 7021
- Anwendung: Mobilhydraulik
- Sonstige Beständigkeit: hydrolyse- und mikrobenbeständig;bedingt UV beständig (nach DIN EN ISO 4892-2-A);adhäsionsarm;abriebfest
- Kodierung: A
- Verriegelungsart: Clipverriegelung
- Isolationswiderstand: ≥ 1 GΩ*km (bei 20 °C)
- Material Kontakt: Cu-Legierung
- Prüfspannung: ≥ 3000 V AC (Spark Test)
- Statusanzeige vorhanden: nein
- Material Kontaktträger: PA 6.6
- Leitungsgewicht: 42 kg/km
- UL AWM Style: 20549 / 10152 (80 °C / 300 V)
- Geschirmt: nein
- Leitungstyp: PUR halogenfrei schwarz [PUR]
- Leiteraufbau Signalleitung: 42x 0,15 mm
- AWG Signalleitung: 18
- Aderdurchmesser inklusive Isolierung: 1,69 mm ±0,05 mm (Signalleitung)
- Material Aderisolation: PP
- Einzelader, Farbe: braun, blau, schwarz
- Wandstärke Außenmantel: ≥ 0,38 mm
- Gesamtverseilung: 3 Adern längsverseilt
- Nennspannung Kabel: ≤ 300 V AC
- Mindestbiegeradius, fest verlegt: 5 x D
- Mindestbiegeradius, flexibel verlegt: 10 x D
- Kleinster Biegeradius, fest verlegt: 26 mm
- Kleinster Biegeradius, beweglich verlegt: 52 mm
- Dynamische Belastbarkeit (Biegen): Biegezyklen maximal: 4000000, Biegeradius: 48 mm, Verfahrweg: 10 m, Verfahrgeschwindigkeit: 3 m/s, Beschleunigung: 10 m/s²
- Flammwidrigkeit: nach UL 758/1581 (horizontal);nach UL 758/1581 FT2;nach DIN EN 60332-2-2
- Ölbeständigkeit: nach DIN EN 60811-2-1, 168 h bei 100 °C;nach UL 758, 168 h bei 60 °C
- Besondere Eigenschaften: flexibel;schleppkettentauglich
- Anzahl der Kabelabgänge: 1
- Anschluss 1: Anschluss 1
- Kodierungsart: A
- Anschluss 2: Anschluss 2
- Wandstärke Isolierung: ≥ 0,21 mm
- Leiterwiderstand max.: ≤ 26 Ω/km (bei 20 °C)
- PUR halogenfrei schwarz [PUR]: PUR halogenfrei schwarz [PUR]
- Halogenfreiheit: nach DIN VDE 0472 Teil 815;nach DIN EN 50267-2-1
- Material Griffkörper: TPU
- Material Verschraubung: nicht vorhanden
- Umgebungstemperatur (Betrieb) (Stecker/Buchse): -20 °C ... 80 °C (Stecker/Buchse)
- Typ
SAC-3P-DTMS/ 1,5-PUR/DTFS
- Produkt-Art
Sensor-/Aktor-Kabel
- Stecker-Norm
DEUTSCH
- Anschlussseite A
Stecker gerade DT04-3P
- Anschlussseite B
Buchse gerade DT06-3S
- Polzahl
3
- Kabellänge
1.5 m
- Mantelmaterial
PUR
- Nennspannung
48 V/AC
48 V/DC
- Anschlussquerschnitt (max.)
0.75 mm²
- Außen-Ø
5.20 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.75 mm²
- Kabelfarbe
Schwarzgrau (RAL 7021)
- Kodierung
A
- Kontaktmaterial
Kupferlegierung
- max. Querschnitt
0.75 mm²
IP67
IP69K
- Besonderheiten
Halogenfrei
- Min. Temperatur
-40 °C
- Max. Temperatur
80 °C
- Verschlussart
Snap-In
- Herst.-Teilenr.
1415005
- Inhalt
1 St.
- Kabel-Ø
5.20 mm
- Kabel-Ø (max.)
5.20 mm
- Kabel-Ø-Bereich
5.20 mm (max)
- Bemessungsspannung
48 V
- Geschirmt
Nein
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3586934 Phoenix Contact 1415005 Sensor-/Aktor-Kabel 1.5 m Polzahl Sensoren: 3 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3586934 Phoenix Contact 1415005 Sensor-/Aktor-Kabel 1.5 m Polzahl Sensoren: 3 1 St.
Beschreibung
Sensor-/Aktor-Kabel, 3-polig, PUR halogenfrei, schwarzgrau RAL 7021, Stecker gerade DEUTSCH DT04-3P Clipverriegelung, Kodierung: A, Beschaltung: unbeschaltet, auf Buchse gerade DEUTSCH DT06-3S Clipverriegelung, Beschaltung: unbeschaltet, Kabellänge: 1,5 m
Lieferumfang
- Geliefert wird: Phoenix Contact Sensor-/Aktor-Kabel SAC-3P-DTMS/#1415005, Verpackungseinheit: 1 Stk., EAN: 4055626036816
