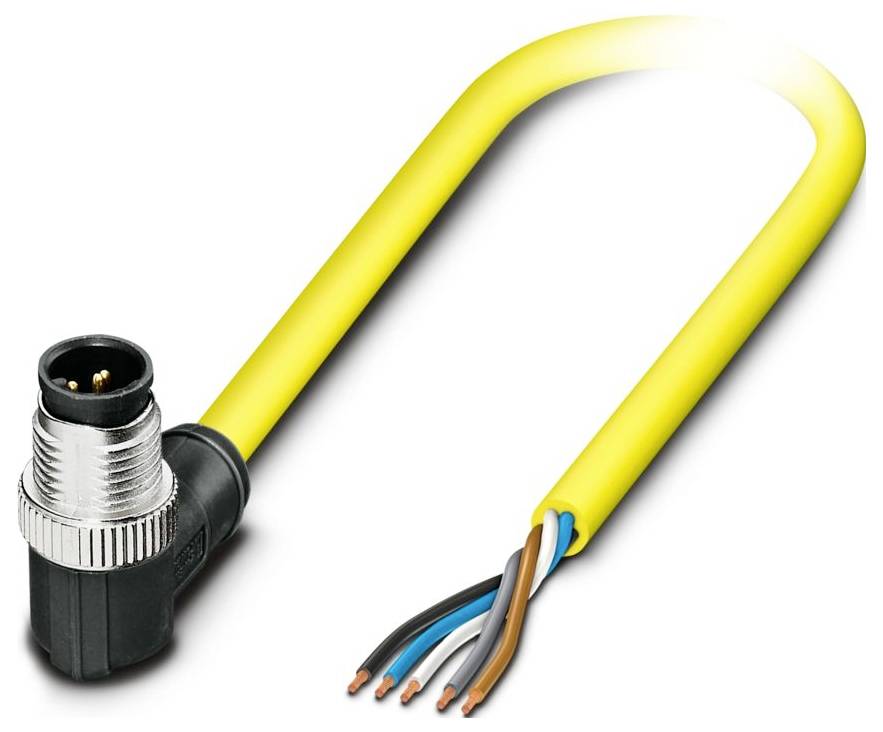

Phoenix Contact 1406164 Sensor-/Aktor-Kabel 10 m Polzahl Sensoren: 5 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor-/Aktor-Kabel
Anschlussseite A
M12-Stecker, gewinkelt
Anschlussseite B
Kabel, offenes Ende
Polzahl
5
Kabellänge
10 m
Datenblatt (PDF)
93 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
29,05 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Sensor-/Aktor-Kabel
- 5, M12, abgewinkelt, sonstige, Male (Stecker), 10 m, Polyvinylchlorid (PVC), Halogenfrei: ja, gelb, Mit LED-Anzeige: nein, Geschirmt: nein, mehradrig, Strahlenvernetzt: nein, CuSn, -30..105 °C, -5..105 °C, 4 A, 48 V, 5000 mOhm, Schutzart (IP): IP65
Technische Daten
- Bauform: freies Leitungsende
- Polzahl: 5
- Nennspannung UN: 48 V AC;60 V DC
- Anzugsdrehmoment: 0,4 Nm (M12-Steckverbinder)
- Brennbarkeitsklasse nach UL 94: HB
- Mechanische Daten: Mechanische Daten
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP65;IP67;IP68
- Umgebungstemperatur (Betrieb): -30 °C ... 105 °C (Kabel, feste Verlegung);-5 °C ... 105 °C (Kabel, bewegliche Verlegung)
- Normen/Bestimmungen: IEC 61076-2-101
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: II
- Verschmutzungsgrad: 3
- Material Kontaktoberfläche: Ni/Au
- Nennstrom IN: 4 A
- Leitungsaußendurchmesser: 5,40 mm ±0,2 mm
- Außenmantel, Material: PVC
- Material Leiter: verzinnte Cu-Litze
- Leitungslänge: 10 m
- Leiteranschluss: Leiteranschluss
- Normbezeichnung: M12-Steckverbinder
- Statusanzeige: nein
- Außenmantel, Farbe: gelb
- Anwendung: Standard, US-Leitungen
- Sonstige Beständigkeit: UV-beständig
- Kodierung: A
- Isolationswiderstand: ≥ (550 M Ohm/m bei 500 V)
- Material Kontakt: CuSn
- Statusanzeige vorhanden: nein
- Material Kontaktträger: TPU GF
- Leitungsgewicht: 43 kg/km
- UL AWM Style: 2517 (105 °C / 300 V)
- Geschirmt: nein
- Leitungstyp: PVC gelb 105 °C [542]
- Leiteraufbau Signalleitung: 7x 0,25 mm
- AWG Signalleitung: 22
- Aderdurchmesser inklusive Isolierung: 1,27 mm ±0,03 mm
- Material Aderisolation: PVC
- Einzelader, Farbe: braun, blau, schwarz, weiß, grau
- Gesamtverseilung: 5 Adern um Füller zur Seele
- Nennspannung Kabel: 300 V
- Mindestbiegeradius, flexibel verlegt: 8 x D
- Kleinster Biegeradius, beweglich verlegt: 44 mm
- Flammwidrigkeit: FT4
- Besondere Eigenschaften: UL Standards PLTC und ITC
- Anzahl der Kabelabgänge: 1
- Steckzyklen: ≥ 100
- Anschluss 1: Anschluss 1
- Kodierungsart: A
- Anschluss 2: Anschluss 2
- Leiterwiderstand max.: max. 50,5 Ω/km (20 °C)
- Material Griffkörper: TPU, schwer entflammbar, selbstverlöschend
- Material Verschraubung: Zinkdruckguss, vernickelt
- Umgebungstemperatur (Betrieb) (Stecker/Buchse): -25 °C ... 90 °C (Stecker/Buchse)
- Material Füller: PP
- Umgebungstemperatur (Betrieb) (Kabel, feste Verlegung): -40 °C ... 80 °C (Kabel, feste Verlegung)
- Umgebungstemperatur (Betrieb) (Kabel, bewegliche Verlegung): -5 °C ... 80 °C (Kabel, bewegliche Verlegung)
- PVC gelb 105 °C [542]: PVC gelb 105 °C [542]
- Typ
SAC-5P-M12MR/10,0-542 BK
- Produkt-Art
Sensor-/Aktor-Kabel
- Anschlussseite A
M12-Stecker, gewinkelt
- Anschlussseite B
Kabel, offenes Ende
- Polzahl
5
- Kabellänge
10 m
- Mantelmaterial
PVC
- Nennspannung
48 V/AC
60 V/DC
- Außen-Ø
5.40 mm
- Kabelfarbe
Gelb
- Kodierung
A
- Kontaktmaterial
CuSn
IP65
IP67
IP68
- Herst.-Teilenr.
1406164
- Inhalt
1 St.
- Kabel-Ø
5.40 mm
- Bemessungsspannung
48 V
- Geschirmt
Nein
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3586062 Phoenix Contact 1406164 Sensor-/Aktor-Kabel 10 m Polzahl Sensoren: 5 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3586062 Phoenix Contact 1406164 Sensor-/Aktor-Kabel 10 m Polzahl Sensoren: 5 1 St.
Beschreibung
Sensor-/Aktor-Kabel, 5-polig, PVC, gelb, Stecker gewinkelt M12, Kodierung: A, auf freies Leitungsende, Kabellänge: 10 m
Lieferumfang
- Geliefert wird: Phoenix Contact Sensor-/Aktor-Kabel SAC-5P-MR/10#1406164, Verpackungseinheit: 1 Stk., EAN: 4046356798860
