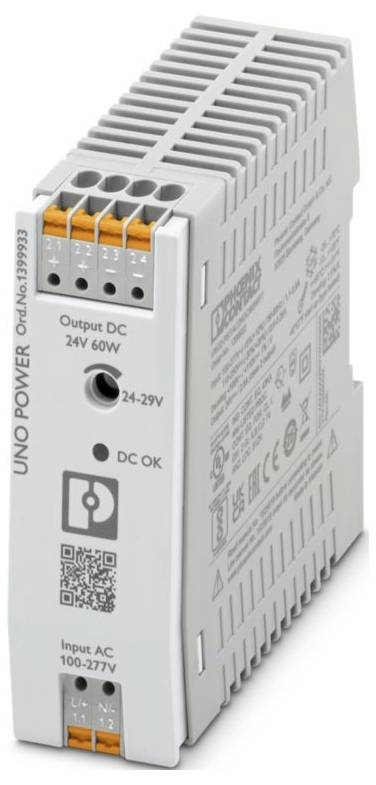

Phoenix Contact 1399933 Stromversorgung 24 V/DC 2.5 A Inhalt 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
43,69 €
3
2% = 0,93 €
42,76 €
5
3% = 1,23 €
42,46 €
10
4% = 1,54 €
42,15 €
25
4% = 1,69 €
42,00 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Gesamt (43,69 € / Stück)
43,69 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Produktfamilie: UNO POWER
- Anschlussart: Push-in-Anschluss
- Breite: 30 mm
- Höhe: 90 mm
- Tiefe: 90 mm
- Farbe: grün
- Brennbarkeitsklasse nach UL 94: V0 (Gehäuse, Klemmen)
- Material Gehäuse: PC
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -25 °C ... 70 °C (> 55 °C Derating POUT: 2,5 %/K)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Normen/Bestimmungen: EN 61000-4-11
- Montageart: Tragschienenmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: Überspannungskategorie
- Verschmutzungsgrad: 2
- Schock (Betrieb): 18 ms, 30g, je Raumrichtung (IEC 60068-2-27)
- Vibration (Betrieb): 10 Hz ... 56,9 Hz, Amplitude ±0,35 mm (IEC 60068-2-6);59,6 Hz ... 150 Hz, 5g, 20 Zyklen
- Abisolierlänge: 10 mm
- Einbaulage: waagerechte Tragschiene NS 35, EN 60715
- Frequenzbereich: 0,15 MHz ... 80 MHz
- Kennzeichnung: CB-Scheme (IEC 61010-1, IEC 61010-2-201)
- Schutzklasse: II
- Frequenz: 50 Hz
- Eingangsnennspannungsbereich: 100 V AC ... 277 V AC
- Eingangsspannungsbereich: 110 V DC ... 250 V DC ±20 %;125 V DC ... 250 V DC ±10 % (UL)
- Einschaltstromstoß: typ. 35 A (bei 25 °C)
- Einschaltstromstoßintegral (I2t): < 0,7 A2s
- Netzausfallüberbrückungszeit: typ. 19 ms (120 V AC);typ. 82 ms (230 V AC)
- Stromaufnahme: 0,6 A (110 V DC);0,26 A (250 V DC)
- Einschaltzeit: typ. 1 s
- Auswahl geeigneter Sicherung für den Eingangsschutz: 6 A ... 16 A (Charakteristik B, C, D, K oder vergleichbar)
- Wirkungsgrad: typ. 92 % (120 V AC);typ. 93 % (230 V AC)
- Nennausgangsspannung: 24 V DC
- Einstellbereich der Ausgangsspannung (USet): 24 V DC ... 29 V DC (> 24 V DC, leistungskonstant begrenzt)
- Nennausgangsstrom (IN): 2,5 A
- Kurzschlussfest: ja
- Ausgangsleistung (PN): 60 W
- Rückspeisefestigkeit: ≤ 35 V DC
- Schutz gegen Überspannung am Ausgang (OVP): ≤ 35 V DC
- Restwelligkeit: typ. 40 mVSS (bei Nennwerten)
- Anstiegszeit: < 1 s (UOut = 10 % ... 90 %)
- Serienschaltbarkeit: ja, zur Spannungserhöhung
- Verlustleistung Leerlauf maximal: < 0,21 W (230 V AC)
- Verlustleistung Nennlast maximal: < 4,5 W (230 V AC)
- Parallelschaltbarkeit: ja, zur Leistungserhöhung und Redundanz mit Diode
- Absicherung (sekundärseitig): elektronisch
- Eingang: 2 kV (Prüfschärfegrad 4 - symmetrisch);4 kV (Prüfschärfegrad 4 - unsymmetrisch)
- Position: 2.x
- Leiteranschluss: Leiteranschluss
- starr: 0,2 mm² ... 4 mm²
- flexibel: 0,2 mm² ... 4 mm²
- flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 2,5 mm²
- flexibel mit Aderendhülse mit Kunststoffhülse: 0,25 mm² ... 2,5 mm²
- starr (AWG): 24 ... 12;17
- Ausgang: 1 kV (Prüfschärfegrad 3 - symmetrisch);2 kV (Prüfschärfegrad 3 - unsymmetrisch)
- LED-Signalisierung: LED-Signalisierung
- Signalisierungsarten: LED DC OK - Signalzustand Betrieb (UN = 24 V DC, IOut = IN)
- Funktion: visuelle Anzeige Betriebszustand
- Anzahl Phasen: 1
- Isolationsspannung Eingang/Ausgang: 4 kV AC (Typprüfung);3,75 kV AC (Stückprüfung)
- MTBF (IEC 61709, SN 29500): > 2157000 h (25 °C);> 1217000 h (40 °C);> 625000 h (55 °C)
- Lebensdauererwartung (Elektrolytkondensatoren): Lebensdauererwartung (Elektrolytkondensatoren)
- Strom: 2,5 A
- Temperatur: 25 °C
- Zeit: 264000 h
- Zusatztext: Klasse 3
- Artikelabmessungen: Artikelabmessungen
- Einbaumaß: Einbaumaß
- Montagehinweis: anreihbar: horizontal: 0 mm, vertikal: 30 mm
- Schutzlackiert: nein
- Gehäusematerial: Kunststoff
- Einsatzhöhe: ≤ 5000 m
- Max. zul. Luftfeuchtigkeit (Betrieb): ≤ 95 % (bei 25 °C, keine Betauung)
- Temp Code: T4 (-25 ... +70 °C | > 55 °C, Derating POUT: 2,5 %/K)
- EN 61010-1: II (≤ 5000 m)
- EN 62477-1: III (≤ 2000 m)
- Normbezeichnung: Netzvariation/Unterspannung
- Schutzkleinspannung: Schutzkleinspannung
- UL: UL
- SIQ: SIQ
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie 2014/30/EU
- Niederspannungs-Richtlinie: Konformität zur NSR-Richtlinie 2014/35/EU
- EMV-Anforderungen Störfestigkeit: EN 61000-6-2
- Leitungsgeführte Störaussendung: Leitungsgeführte Störaussendung
- Störabstrahlung: Störabstrahlung
- Entladung statischer Elektrizität: Entladung statischer Elektrizität
- Kontaktentladung: 6 kV (Prüfschärfegrad 3)
- Luftentladung: 8 kV (Prüfschärfegrad 3)
- Bemerkung: Kriterium A
- Elektromagnetisches HF-Feld: Elektromagnetisches HF-Feld
- Prüffeldstärke: 10 V/m (Prüfschärfegrad 3)
- Schnelle Transienten (Burst): Schnelle Transienten (Burst)
- Stoßspannungsbelastung (Surge): Stoßspannungsbelastung (Surge)
- Leitungsgeführte Beeinflussung: Leitungsgeführte Beeinflussung
- Spannung: 230 V AC
- Spannungseinbrüche: Spannungseinbrüche
- Spannungseinbruch: 0 %
- Kriterien: Kriterien
- Kriterium A: Normales Betriebsverhalten innerhalb der festgelegten Grenzen.
- Kriterium B: Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert.
- Kriterium C: Zeitweilige Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst korrigiert oder durch Betätigung der Bedienelemente wiederherstellbar ist.
- Umgebungstemperatur (Startup type tested): -40 °C
- AWG: 24 ... 14 (Cu)
- AC-Betrieb: AC-Betrieb
- Netzform: TN, TT, IT (PE)
- Landesnetzspannung typisch: 120 V AC;230 V AC
- Spannungsart der Versorgungsspannung: DC
- Frequenzbereich (fN): 50 Hz ... 60 Hz ±10 %
- Schutzbeschaltung: Transientenüberspannungsschutz | Varistor
- Ableitstrom gegen PE: < 0,25 mA
- DC-Betrieb: DC-Betrieb
- Derating: < 110 V DC (1 %/V)
- Regelabweichung: < 1 % (Laständerung statisch 10 % ... 90 %);< 3 % (Laständerung dynamisch 10 % ... 90 %);< 0,1 % (Eingangsspannungsänderung ±10 %)
- Crest Faktor: typ. 3,44 (120 V AC);typ. 4,13 (230 V AC)
- Einbauabstand rechts/links: 0 mm / 0 mm
- Einbauabstand oben/unten: 30 mm / 30 mm
- EN 61558-2-16: III ( 2000 m, UIN: 100 V AC ... 250 V AC, 110 V DC ... 250 V DC);II (≤ 4000 m)
- Oberschwingströme: Oberschwingströme
- Flicker: Flicker
- Anzahl der Perioden: 1 Periode
- Ausführung der Gehäuse: Polycarbonat
- Störaussendung: Störaussendung nach EN 61000-6-3 (Wohn- und Gewerbebereich) und EN 61000-6-4 (Industriebereich)
- Eingang/Ausgang: unsymmetrisch
- Geräteeingangssicherung: 4 A intern (Geräteschutz), träge
- Verlustleistung Leerlauf minimal: < 0,21 W (120 V AC)
- Verlustleistung Nennlast minimal: < 4,9 W (120 V AC)
- Integrierte Absicherung: nein
- LED aus: Versorgungsspannung Input AC nicht vorhanden (aus)
- LED ein (grün), DC OK: UOUT > 0,9 x UN (ein (grün), DC OK)
- Einsatzhöhe (Derating Ausgangsleistung): > 2000 m (Derating POUT: 10 %/1000 m)
- Sicherheit von Netzgeräten bis 1100 V (Isolierabstände): Sicherheit von Netzgeräten bis 1100 V (Isolierabstände)
- Elektrische Sicherheit: Elektrische Sicherheit
- Sichere Trennung: Sichere Trennung
- Begrenzung Netz-Oberschwingungsströme: Begrenzung Netz-Oberschwingungsströme
- Netzvariation/Unterspannung: Netzvariation/Unterspannung
- Ausgangsstrombereich: 2,1 A ... 2,5 A
- Tiefe (Gerätetiefe (Tragschienenmontage)): 84 mm (Gerätetiefe (Tragschienenmontage))
- ANSI/UL 121201: ANSI/UL 121201
- Material Fußriegel: PBT (Polybutylenterephthalat)
- Produkt-Art
Stromversorgung
- Eingangsspannung (min.)
100 V/AC
110 V/DC
- Eingangsspannung (max.)
277 V/AC
250 V/DC
- Ausgangsstrom (max.)
2.5 A
- Ausgangsstrom (max.) - gerundet
2.5 A
- Phasen
1
- Ausgangsspannung (nom.)
24 V/DC
- Anschluss
Push-In-Federkraftanschluss
- Abm.
(L x B x H) 90 x 30 x 90 mm
- Ausgangsspannung (max.)
29 V/DC
- Ausgangsspannung (min.)
24 V/DC
- Betriebstemperatur (max.)
70 °C
- Betriebstemperatur (max.) (Derating)
70 °C
- Betriebstemperatur (min.) (Derating)
55 °C
- Betriebstemperatur (min.)
-25 °C
- Herst.-Teilenr.
1399933
- Inhalt
1 St.
- Breite
30 mm
- Höhe
90 mm
- Länge
90 mm
IP20
- Typ
UNO2-PS/1AC/24DC/60W/PT
- Tiefe
90 mm
- Einbauhöhe
90 mm
30 mm
90 mm
90 mm
90 mm
FALSE
TRUE
AC
60 W
TRUE
sonstige
TRUE
FALSE
TRUE
IP20
FALSE
24-29 V
TRUE
85-305 V
85-305 V
TRUE
ohne
2.5 A
24 V
2.5 A
ohne
sonstige
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3588099 Phoenix Contact 1399933 Stromversorgung 24 V/DC 2.5 A Inhalt 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3588099 Phoenix Contact 1399933 Stromversorgung 24 V/DC 2.5 A Inhalt 1 St.
Beschreibung
Primär getaktete Stromversorgung, UNO POWER, Push-in-Anschluss, Tragschienenmontage, Eingang: 1-phasig, Ausgang: 24 V DC / 2,5 A, einstellbar von 24 V DC ... 29 V DC
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
