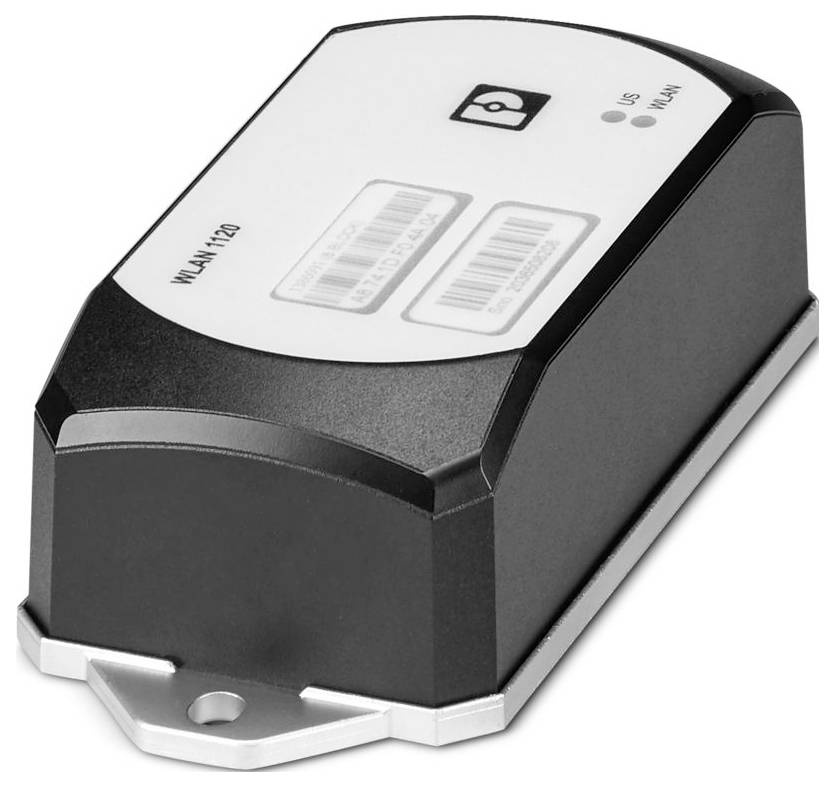

Phoenix Contact 1386091 FL WLAN 1120 Funkmodul kaufen

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Di., 24. Nov. 2026

100 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

595,90 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Bauform: Stand-alone
Polzahl: 3
Anschlussart: RJ45
Leiterquerschnitt flexibel: 0,2 mm² ... 1,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 24 ... 16
Breite: 62,8 mm
Höhe: 36,5 mm
Tiefe: 113,2 mm
Material Gehäuse: PC
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP65;IP66;IP67;IP68
Umgebungstemperatur (Betrieb): -30 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Normen/Bestimmungen: EN 55032
Hinweis: Schutzart in montiertem Zustand
Montageart: Einlochmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: II (IEC 61010-1)
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (nicht kondensierend)
Abisolierlänge: 10 mm
Frequenzbereich: 0,15 MHz ... 80 MHz
Übertragungsgeschwindigkeit: 10/100/1000 MBit/s
Maximale Verlustleistung bei Nennbedingung: 4,1 W
Anzahl Schnittstellen: 1
Luftdruck (Betrieb): 800 hPa ... 1080 hPa (bis zu 2000 m üNN)
Antenne: Antenne
Anschlussart der Antenne: (intern)
Übertragungslänge: 100 m (pro Segment)
Versorgungsspannungsbereich: 9 V DC ... 32 V DC (PELV/SELV)
Anschlusstechnik: COMBICON
Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (nicht kondensierend)
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Stromaufnahme: max. 620 mA (bei Umin/ Tmax/ max. Datendurchsatz)
Signal: ± 0,5 kV (symmetrisch);± 1 kV (asymmetrisch)
Montagehinweis: interne Antenne
Entladung statischer Elektrizität: Entladung statischer Elektrizität
Kontaktentladung: ± 6 kV
Luftentladung: ± 8 kV
Bemerkung: ±2,2 kV
Elektromagnetisches HF-Feld: Elektromagnetisches HF-Feld
Prüffeldstärke: 3 V/m
Schnelle Transienten (Burst): Schnelle Transienten (Burst)
Leitungsgeführte Beeinflussung: Leitungsgeführte Beeinflussung
Spannung: 10 V
Störaussendung: Störaussendung
Übertragungsphysik: Kupfer
Benennung: Wireless LAN
Anschließbare Funkmodule: 20 (10 pro virtuellem Interface im AP-Mode)
Luftdruck (Lagerung/Transport): 660 hPa ... 1080 hPa (bis zu 3500 m üNN)
Stoßstrombelastung (Surge): Stoßstrombelastung (Surge)
Hinweis zur Anschlussart: Autonegotiation und Autocrossing
Anzahl der Kanäle: 1 (RJ45-Ports)
Sendeleistung: max. 20 dBm (mit zwei Antennen)
Funktionen: Funktionen
Indirekte Entladung: ± 6 kV
Ausführung: IEEE 802.11 a/b/g/n/ac/ax 2,4 GHz, 5 GHz > 600 MBit/s
Konfiguration: Web-based Management, automatisierbares CLI, REST-API
Hinweis zu Maßangaben: Aufbaumaß außen
Versorgung: Modulelektronik: Versorgung: Modulelektronik
Versorgungsspannung: 24 V DC (SELV)
Anzahl: 2
Versorgungsstrom: typ. 170 mA (bei Unom/ 20°C/ max. Datendurchsatz)
Ethernet (RJ45): Ethernet (RJ45)
Querschnittsbereich AWG: 24 ... 16
1966101 FMC 1,5/ 3-STF-3,5: 1966101 FMC 1,5/ 3-STF-3,5
Wireless: Wireless
Funkzulassungen: Europa, weitere Länder im E-Shop
Frequenzband: 2,4 GHz;5 GHz
Funkstandard: WLAN;IEEE 802.11;a;b;g;n;ac;ax;Wi-Fi 6
Prüfstrecke: 24-V-Versorgung / Funktionserde 500 V DC 1 min;Ethernet-Schnittstelle / Alle anderen Potentiale 2,25 kV DC 1 min
Länderunterstützung: Belgien;Bulgarien;Dänemark;Deutschland;Estland;Finnland;Frankreich;Griechenland;Großbritannien;Irland;Italien;Lettland;Liechtenstein;Litauen;Luxemburg;Malta;Niederlande;Norwegen;Österreich;Polen;Portugal;Rumänien;Schweden;Schweiz;Slowakei;Slowenien;Spanien;Tschechien;Ungarn;Zypern (Rep.);Japan;China;Singapur
Anzahl der Funk-Interfaces: 1 IEEE 802.11 a/b/g/n/ac/ax
Gewinn: 5 dBi
Funkkarte: Funkkarte
Quality of Service (QoS): ja
Material Bodenplatte: Zinkdruckguss, vernickelt
Prüfergebnis: Klasse B

Typ: FL WLAN 1120

Produkt-Art: Funkmodul

Betriebsspannung (Details): 24 V/DC

Stromaufnahme: 620 mA

Herst.-Teilenr.: 1386091

Ausführung: Stand-alone

Abm.: (L x B x H) 113.2 x 62.8 x 36.5 mm

Breite: 62.8 mm

Höhe: 36.5 mm

Länge: 113.2 mm

Schnittstellen: RJ45

Tiefe: 113.2 mm

: IP65

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3583241 Phoenix Contact 1386091 FL WLAN 1120 Funkmodul

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3583241 Phoenix Contact 1386091 FL WLAN 1120 Funkmodul

Beschreibung

WLAN-Client, Soft Access Point, Wi-Fi 6, mit internen Antennen (MIMO) zur Einlochmontage, IP66/68, -30 °C … +60 °C, WLAN 802.11 a, b, g, n, ac, ax, Frequenz: 2,4 GHz, 5 GHz, Anschlussdaten: 9 V DC ... 32 V DC, RJ45: für LAN, http/https, CLI, REST-API
