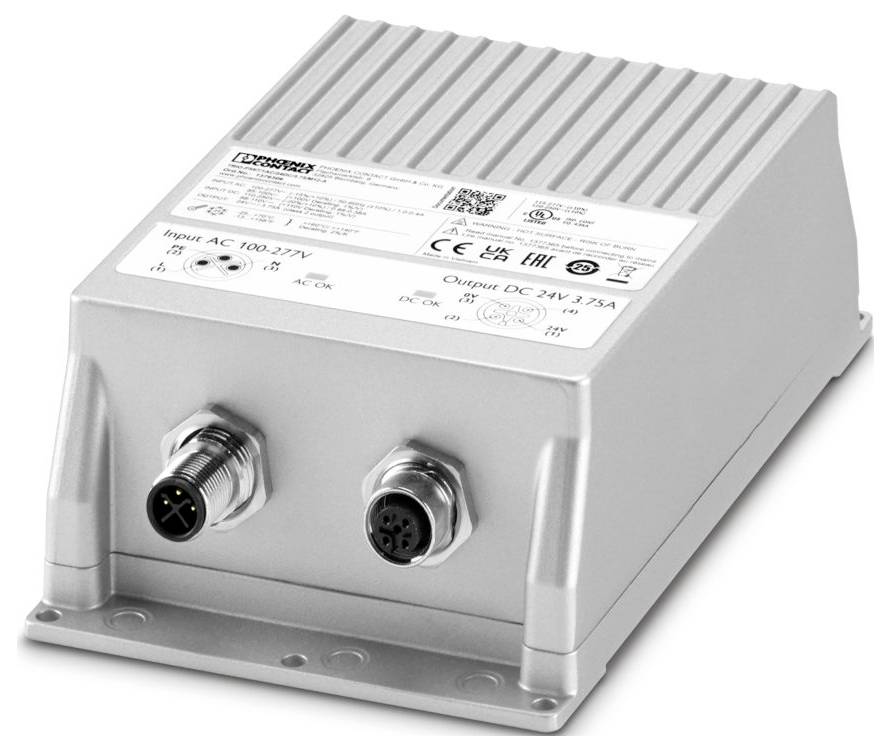

Phoenix Contact 1376306 Stromversorgung 24 V/DC 3.75 A
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
100 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
188,11 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Stromversorgung
- Ausgang 24 V/DC / 3.75 A
- Steckverbinder
Technische Daten
- Produktfamilie: TRIO POWER
- Polzahl: 4
- Anschlussart: M12-Rundsteckverbinder
- Breite: 100 mm
- Höhe: 164 mm
- Tiefe: 53 mm
- Farbe: grün
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP67
- Umgebungstemperatur (Betrieb): -25 °C ... 70 °C (Derating > 60 °C: 2 %/K)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Normen/Bestimmungen: EN 61000-6-3
- Montageart: Wandmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: Überspannungskategorie
- Verschmutzungsgrad: 2 (IEC 61010-1)
- Zulässige Luftfeuchtigkeit (Betrieb): ≤ 100 % (bei 25 °C, keine Betauung)
- Vibration (Betrieb): 10 Hz ... 59,6 Hz, Amplitude ±0,35 mm (nach IEC 60068-2-6);59,6 Hz ... 150 Hz, 5g, 20 Zyklen
- Frequenzbereich: 0,15 MHz ... 80 MHz
- Kennzeichnung: UL/C-UL Listed UL 61010-2-201
- Durchmesser: 4,2 mm
- Schutzklasse: I
- Frequenz: 50 Hz
- Eingangsnennspannungsbereich: 110 V DC ... 250 V DC
- Eingangsspannungsbereich: 110 V DC ... 250 V DC -20 % ... +10 %;120 V DC ... 250 V DC ±10 % (UL)
- Einschaltstromstoß: ≤ 35 A (typisch, 277 V AC);17 A (typisch, 120 V AC)
- Einschaltstromstoßintegral (I2t): < 0,45 A2s
- Netzausfallüberbrückungszeit: > 25 ms (120 V AC);> 25 ms (230 V AC)
- Stromaufnahme: 0,88 A (110 V DC);0,38 A (250 V DC)
- Einschaltzeit: < 0,2 s
- Eingangssicherung: 4 A (intern (Geräteschutz))
- Auswahl geeigneter Sicherung für den Eingangsschutz: 6 A ... 16 A (US/CAN: branch circuit protection 20 A) (Charakteristik B, C, D, K oder vergleichbar)
- Wirkungsgrad: typ. 93 % (120 V AC);typ. 94 % (230 V AC)
- Nennausgangsspannung: 24 V DC ±2 % (SELV)
- Nennausgangsstrom (IN): 3,75 A (NEC Class 2 Output)
- Kurzschlussfest: ja
- Leerlauffest: ja
- Rückspeisefestigkeit: ≤ 35 V DC
- Schutz gegen Überspannung am Ausgang (OVP): ≤ 35 V DC
- Restwelligkeit: ≤ 10 mVSS
- Anstiegszeit: typ. 100 ms (UOUT (10 % ... 90 %))
- Serienschaltbarkeit: ja, zur Spannungserhöhung
- Verlustleistung Leerlauf maximal: < 0,25 W (120 V AC);< 0,28 W (230 V AC)
- Verlustleistung Nennlast maximal: < 7,4 W (120 V AC);< 6 W (230 V AC)
- Parallelschaltbarkeit: ja, zur Leistungserhöhung und Redundanz mit Diode
- Absicherung (sekundärseitig): elektronisch
- Eingang: 2 kV (Prüfschärfegrad 4 - symmetrisch);4 kV (Prüfschärfegrad 4 - unsymmetrisch)
- Ausgang: 1 kV (Prüfschärfegrad 3 - symmetrisch);2 kV (Prüfschärfegrad 3 - unsymmetrisch)
- Signalisierungsarten: LED
- Anzahl Phasen: 1
- Isolationsspannung Eingang/Ausgang: 4 kV AC (Typprüfung);3 kV AC (Stückprüfung)
- MTBF (IEC 61709, SN 29500): > 1475000 h (25 °C);> 1000000 h (40 °C);> 500000 h (60 °C)
- Artikelabmessungen: Artikelabmessungen
- Einbaumaß: Einbaumaß
- Schutzlackiert: nein
- Brennbarkeitsklasse nach UL 94 (Gehäuse / Klemmen): V0
- Gehäusematerial: Metall
- Einsatzhöhe: ≤ 4000 m (> 2000 m, Derating: 10 %/1000 m)
- Klimaklasse: 4K26 (EN 60721-3-4)
- Max. zul. Luftfeuchtigkeit (Betrieb): ≤ 100 % (bei 25 °C, keine Betauung)
- Schock: 18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27)
- EN 61010-1: II (≤ 4000 m)
- EN 62477-1: III (≤ 2000 m)
- Normbezeichnung: Netzvariation/Unterspannung
- Schutzkleinspannung: Schutzkleinspannung
- UL: UL
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie 2014/30/EU
- Niederspannungs-Richtlinie: Konformität zur NSR-Richtlinie 2014/35/EU
- Leitungsgeführte Störaussendung: Leitungsgeführte Störaussendung
- Störabstrahlung: Störabstrahlung
- Entladung statischer Elektrizität: Entladung statischer Elektrizität
- Kontaktentladung: 6 kV (Prüfschärfegrad 3)
- Bemerkung: Kriterium B
- Elektromagnetisches HF-Feld: Elektromagnetisches HF-Feld
- Prüffeldstärke: 10 V/m (Prüfschärfegrad 3)
- Schnelle Transienten (Burst): Schnelle Transienten (Burst)
- Stoßspannungsbelastung (Surge): Stoßspannungsbelastung (Surge)
- Leitungsgeführte Beeinflussung: Leitungsgeführte Beeinflussung
- Spannung: 230 V AC
- Spannungseinbrüche: Spannungseinbrüche
- Spannungseinbruch: 0 %
- Kriterien: Kriterien
- Kriterium A: Normales Betriebsverhalten innerhalb der festgelegten Grenzen.
- Kriterium B: Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert.
- Kriterium C: Zeitweilige Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst korrigiert oder durch Betätigung der Bedienelemente wiederherstellbar ist.
- AC-Betrieb: AC-Betrieb
- Netzform: Sternnetz (TN, TT, IT (PE))
- Landesnetzspannung typisch: 120 V AC;230 V AC
- Spannungsart der Versorgungsspannung: DC
- Frequenzbereich AC: 50 Hz ... 60 Hz ±10 %
- Frequenzbereich (fN): 50 Hz ... 60 Hz ±10 %
- Schutzbeschaltung: Transientenüberspannungsschutz | Varistor
- Leistungsfaktor (cos phi): > 0,92
- Ableitstrom gegen PE: < 0,5 mA
- DC-Betrieb: DC-Betrieb
- Derating: > 60 °C ... 70 °C (2,0 %/K)
- Regelabweichung: < 1 % (Laständerung statisch 10 % ... 90 %);< 3 % (Laständerung dynamisch 10 % ... 90 %, 10 Hz);< 0,1 % (Eingangsspannungsänderung ±10 %)
- Ausgangsleistung: 90 W
- Einbauabstand rechts/links: 20 mm / 20 mm
- Einbauabstand oben/unten: 50 mm / 100 mm
- Oberschwingströme: Oberschwingströme
- Anzahl der Perioden: 1 Periode
- Ausführung der Gehäuse: Aluminium (AlMg3)
- Störaussendung: Störaussendung
- Störfestigkeit: Störfestigkeit nach EN 61000-6-1 (Wohnbereich), EN 61000-6-2 (Industriebereich)
- Abschaltspannung: < 70 V DC
- Signal: DC OK: Signal: DC OK
- Dauerlaststrom: 100 mA
- Signalausgang: LED-Statusanzeige: Signalausgang: LED-Statusanzeige
- Benennung Signalisierung: DC OK
- Statusanzeige: LED
- Eingang/Ausgang: unsymmetrisch
- Funkstörspannung nach EN 55011: EN 55011 (EN 55022) Klasse B Einsatzgebiet Industrie und Wohnbereich
- Funkstörstrahlung nach EN 55011: EN 55011 (EN 55022) Klasse B Einsatzgebiet Industrie und Wohnbereich
- Elektrische Sicherheit: Elektrische Sicherheit
- Netzvariation/Unterspannung: Netzvariation/Unterspannung
- Einschaltspannung: ≥ 75 V DC
- Kodierung: A
- Verriegelungsart: Schraubverriegelung M12
- AC OK: ACIn > 0,76 x ACN (ACN = 100 V AC)
- DC OK: UOUT > 0,9 x UN (UN = 24 V DC)
- Bohrloch: Bohrloch
- Stromversorgungsgeräte für Niederspannung mit Gleichstromausgang: Stromversorgungsgeräte für Niederspannung mit Gleichstromausgang
- Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte: Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte
- Grenzwerte für Oberschwingungsströme: Grenzwerte für Oberschwingungsströme
- Schutzarten durch Gehäuse (IP-Code): Schutzarten durch Gehäuse (IP-Code)
- Schaltspitzen Nennlast: < 100 mV
- Produkt-Art
Stromversorgung
- Eingangsspannung (max.)
277 V/AC
250 V/DC
- Ausgangsstrom (max.)
3.75 A
- Ausgangsstrom (max.) - gerundet
3.75 A
- Eingangsspannung (min.)
100 V/AC
110 V/DC
- Abm.
(L x B x H) 53 x 100 x 164 mm
- Ausgangsspannung (max.)
24 V/DC
- Anschluss
Steckverbinder
IP67
- Schutzklasse
I
- Betriebstemperatur (max.)
70 °C
- Betriebstemperatur (max.) (Derating)
70 °C
- Betriebstemperatur (min.) (Derating)
60 °C
- Betriebstemperatur (min.)
-25 °C
- Betriebstemperatur
-25 °C - 70 °C
- Breite
100 mm
- Höhe
164 mm
- Länge
53 mm
- Typ
TRIO-PS67/1AC/24DC/3.75/M12-A
- Tiefe
53 mm
- Einbauhöhe
160 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3588067 Phoenix Contact 1376306 Stromversorgung 24 V/DC 3.75 A
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3588067 Phoenix Contact 1376306 Stromversorgung 24 V/DC 3.75 A
Beschreibung
Primär getaktete Stromversorgung TRIO POWER, M12-Rundsteckverbinder, Wandmontage, Eingang: 1-phasig, Ausgang: 24 V DC / 3,75 A
Ausführung
- Ausstattung: AC/DC, 24 V, nein, 24 V, 100..277 V, 100..277 V, 110..275 V, ja
Lieferumfang
- Geliefert wird: Phoenix Contact Stromversorgung TRIO-PS67/1A#1376306, Verpackungseinheit: 1 Stk., EAN: 4063151740160
