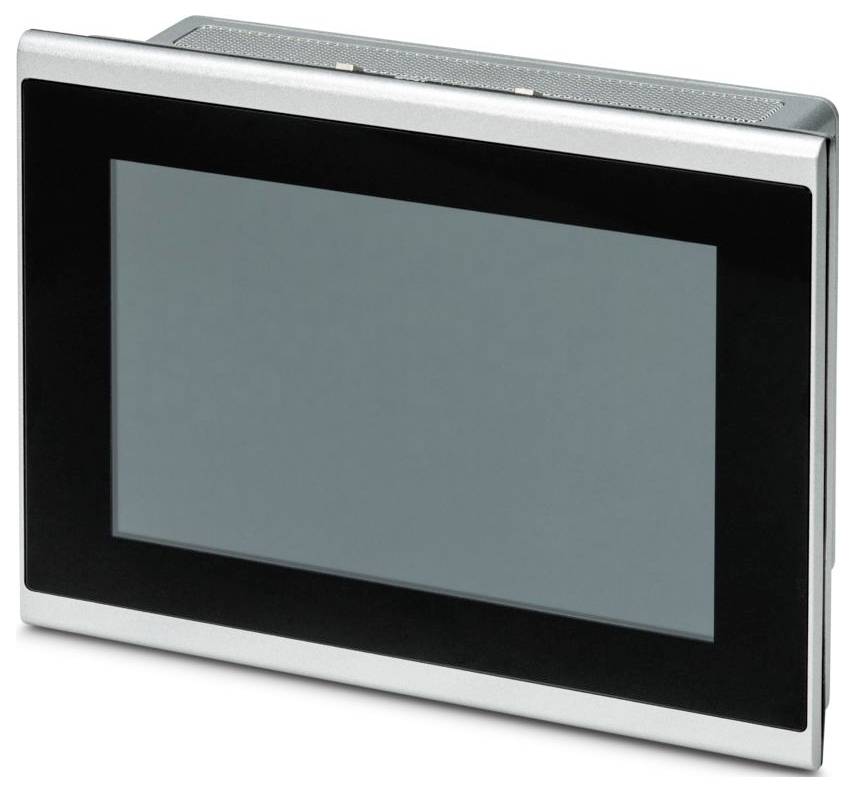

Phoenix Contact 1290802 WP 6121-WXPS Web Panel
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
4 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
1.528,75 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 4 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Webpanel
- 18..32 V, DC, 1, TFT, Mit Farbdisplay: ja, 1280, 800, sonstige, Mit Meldesystem (inkl. Puffer und Quittierung): nein, IP66, -20..50 °C, Tragschienenmontage möglich: nein, Wand-/Direktmontage möglich: nein, Geeignet für Sicherheitsfunktionen: nein, 302 mm, 229 mm
Technische Daten
- Anschlussart: Schraubanschluss
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 24 ... 12
- Material Gehäuse: Aluminium-Druckgusslegierung, pulverbeschichtet
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP66 (frontseitig), IP20 (rückseitig)
- Umgebungstemperatur (Betrieb): -20 °C ... 50 °C
- Umgebungstemperatur (Lagerung/Transport): -25 °C ... 60 °C
- Montageart: Frontmontage
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 85 % (keine Betauung)
- Vibration (Betrieb): 1g
- Abisolierlänge: 7 mm
- Außenmaß: Außenmaß
- Breite / Höhe / Tiefe: 302 mm / 229 mm / 51 mm (Abmessungen der Frontplatte)
- Bussystem: ohne Bussystem
- Versorgungsspannungsbereich: 18 V DC ... 32 V DC
- Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 85 % (keine Betauung)
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Einbaumaß: Einbaumaß
- Versorgung: Versorgung
- Stromaufnahme typisch: 0,9 A (24 V DC)
- Stromaufnahme maximal: 1,81 A (24 V DC)
- Breite / Höhe / Einbautiefe: 292 mm / 219 mm / (Einbauausschnitt)
- Schnittstellen: 2x USB 2.0;1x USB 3.0, Typ C;1x COM (RS-232/422/485)
- MTBF: 50000 h
- Echtzeituhr: ja (batteriegepuffert)
- Systemvoraussetzungen: Systemvoraussetzungen
- Betriebssystem: Yocto/Linux®
- Bildschirmauflösung: 1280 x 800 Pixel (WXGA)
- Prozessor: Arm® Cortex®-A53, 1.6 GHz
- Datenspeicher: Flash eMMC, 8 GB
- Versorgungsspannung (DC): 24 V DC ±20 %
- Display: Display
- Display-Typ: 30.7 cm / 12.1"-TFT
- Rechnerdaten: Rechnerdaten
- Steckplätze: 1x microSD
- Touch-Technologie: projektiv-kapazitiv (PCAP)
- Display-Beleuchtungstyp: LED
- Helligkeit: 400 cd/m² typisch (regelbar)
- Farbpalette: 16,7 Mio. Farben
- Ablesewinkel links: 88,00 °
- Ablesewinkel rechts: 88,00 °
- Ablesewinkel oben: 88,00 °
- Ablesewinkel unten: 88,00 °
- Optionale Schnittstellen: ohne optionale Schnittstelle
- Netzwerk: 1 x Ethernet (10/100/1000 MBit/s), RJ45
- Anwender-Software: QT-Browser
- Laufzeitsystem: Qt WebBrowser
- Lebensdauer Batterie: 5 Jahre (typ.)
- Netzteil: 24 V DC ±20 %
- Material Frontplatte: Aluminium (natur eloxiert)
- Herst.-Teilenr.
1290802
- Typ
WP 6121-WXPS
- Produkt-Art
Web Panel
- Ausführung
12.1"-TFT Display
- Schnittstellen
2x USB 2.0
1x USB 3.0, Typ C
1x COM (RS-232/422/485)
- Display
Ja
- Auflösung
1280 x 800 Pixel
- Betriebsspannung
24 V/DC
IP66 (Front)
IP20 (Rückseite)
- Inhalt
1 St.
- Montageart (Details)
Frontmontage
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3582750 Phoenix Contact 1290802 WP 6121-WXPS Web Panel
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3582750 Phoenix Contact 1290802 WP 6121-WXPS Web Panel
Beschreibung
IP66-Touchpanel mit 12,1 Zoll großem Breitbild-XGA-Display (16:9) mit PCAP-Technologie, Software: Qt WebBrowser
Ausführung
- Ausstattung: 18..32 V, DC, -20..50 °C
Lieferumfang
- Geliefert wird: Phoenix Contact Webpanel WP 6121-WXPS, Verpackungseinheit: 1 Stk., EAN: 4063151522650
