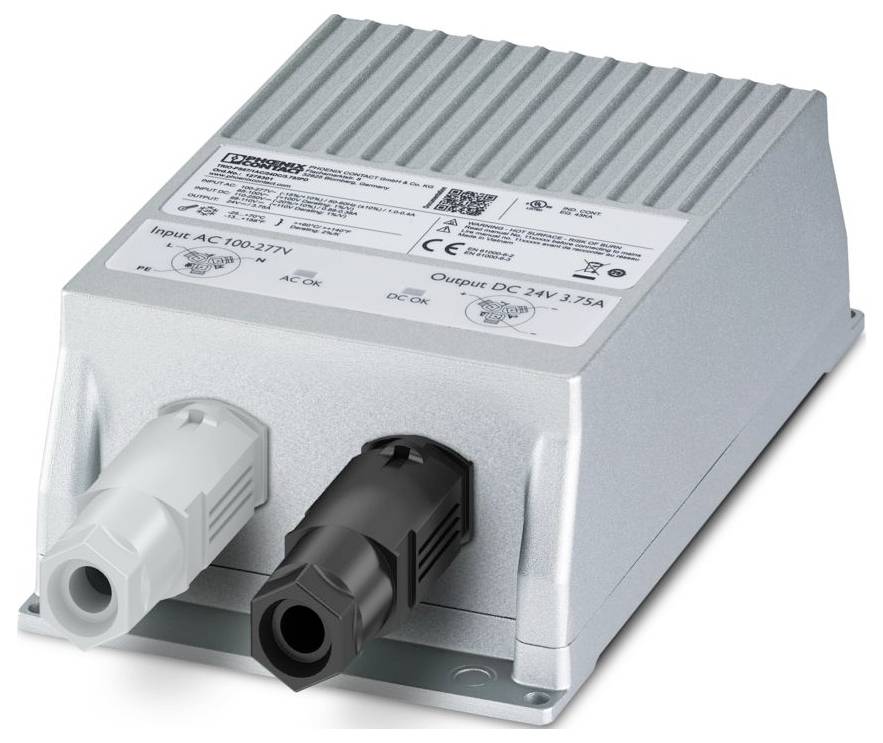

Phoenix Contact 1278301 Stromversorgung 24 V/DC 3.75 A kaufen

Eine Rolle mit perforierten weißen Etiketten, angeordnet in einem kontinuierlichen Streifen mit sechseckigen Formen und kleinen Löchern in regelmäßigen Abständen.

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Fr., 25. Sept.

398 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

160,93 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Stromversorgung

Ausgang 24 V/DC / 3.75 A
Push-In-Federkraftanschluss

Technische Daten

Produktfamilie: TRIO POWER
Polzahl: 3
Anschlussart: IPD-Wanddurchführung mit Push-in-Federanschluss
Breite: 100 mm
Höhe: 222 mm
Tiefe: 53 mm
Farbe: grün
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP67
Umgebungstemperatur (Betrieb): -25 °C ... 70 °C (Derating > 60 °C: 2 %/K)
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Normen/Bestimmungen: EN 61000-6-3
Montageart: Wandmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: Überspannungskategorie
Verschmutzungsgrad: 2 (IEC 61010-1)
Zulässige Luftfeuchtigkeit (Betrieb): ≤ 100 % (bei 25 °C, keine Betauung)
Vibration (Betrieb): 10 Hz ... 59,6 Hz, Amplitude ±0,35 mm (nach IEC 60068-2-6);59,6 Hz ... 150 Hz, 5g, 20 Zyklen
Leiterquerschnitt flexibel min.: 0,5 mm²
Leiterquerschnitt flexibel max.: 2,5 mm²
Leiterquerschnitt starr min: 0,5 mm²
Leiterquerschnitt starr max: 2,5 mm²
Frequenzbereich: 0,15 MHz ... 80 MHz
Kennzeichnung: UL/C-UL Listed UL 61010-2-201
Durchmesser: 4,2 mm
Schutzklasse: I
Frequenz: 50 Hz
Eingangsnennspannungsbereich: 110 V DC ... 250 V DC
Eingangsspannungsbereich: 110 V DC ... 250 V DC -20 % ... +10 %;120 V DC ... 250 V DC ±10 % (UL)
Einschaltstromstoß: ≤ 35 A (typisch, 277 V AC);17 A (typisch, 120 V AC)
Einschaltstromstoßintegral (I2t): < 0,45 A2s
Netzausfallüberbrückungszeit: > 25 ms (120 V AC);> 25 ms (230 V AC)
Stromaufnahme: 0,88 A (110 V DC);0,38 A (250 V DC)
Einschaltzeit: < 0,2 s
Eingangssicherung: 4 A (intern (Geräteschutz))
Auswahl geeigneter Sicherung für den Eingangsschutz: 6 A ... 16 A (US/CAN: branch circuit protection  20 A) (Charakteristik B, C, D, K oder vergleichbar)
Wirkungsgrad: typ. 93 % (120 V AC);typ. 94 % (230 V AC)
Nennausgangsspannung: 24 V DC ±2 % (SELV)
Nennausgangsstrom (IN): 3,75 A (NEC Class 2 Output)
Kurzschlussfest: ja
Leerlauffest: ja
Rückspeisefestigkeit: ≤ 35 V DC
Schutz gegen Überspannung am Ausgang (OVP): ≤ 35 V DC
Restwelligkeit: ≤ 10 mVSS
Anstiegszeit: typ. 100 ms (UOUT (10 % ... 90 %))
Serienschaltbarkeit: ja, zur Spannungserhöhung
Verlustleistung Leerlauf maximal: < 0,25 W (120 V AC);< 0,28 W (230 V AC)
Verlustleistung Nennlast maximal: < 7,4 W (120 V AC);< 6 W (230 V AC)
Parallelschaltbarkeit: ja, zur Leistungserhöhung und Redundanz mit Diode
Absicherung (sekundärseitig): elektronisch
Eingang: 2 kV (Prüfschärfegrad 4 - symmetrisch);4 kV (Prüfschärfegrad 4 - unsymmetrisch)
Ausgang: 1 kV (Prüfschärfegrad 3 - symmetrisch);2 kV (Prüfschärfegrad 3 - unsymmetrisch)
Signalisierungsarten: LED
Anzahl Phasen: 1
Isolationsspannung Eingang/Ausgang: 4 kV AC (Typprüfung);3 kV AC (Stückprüfung)
MTBF (IEC 61709, SN 29500): > 1475000 h (25 °C);> 1000000 h (40 °C);> 500000 h (60 °C)
Artikelabmessungen: Artikelabmessungen
Einbaumaß: Einbaumaß
Schutzlackiert: nein
Brennbarkeitsklasse nach UL 94 (Gehäuse / Klemmen): V0
Gehäusematerial: Metall
Einsatzhöhe: ≤ 4000 m (> 2000 m, Derating: 10 %/1000 m)
Klimaklasse: 4K26 (EN 60721-3-4)
Max. zul. Luftfeuchtigkeit (Betrieb): ≤ 100 % (bei 25 °C, keine Betauung)
Schock: 18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27)
EN 61010-1: II (≤ 4000 m)
EN 62477-1: III (≤ 2000 m)
Normbezeichnung: Netzvariation/Unterspannung
Schutzkleinspannung: Schutzkleinspannung
UL: UL
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie 2014/30/EU
Niederspannungs-Richtlinie: Konformität zur NSR-Richtlinie 2014/35/EU
Leitungsgeführte Störaussendung: Leitungsgeführte Störaussendung
Störabstrahlung: Störabstrahlung
Entladung statischer Elektrizität: Entladung statischer Elektrizität
Kontaktentladung: 6 kV (Prüfschärfegrad 3)
Bemerkung: Kriterium B
Elektromagnetisches HF-Feld: Elektromagnetisches HF-Feld
Prüffeldstärke: 10 V/m (Prüfschärfegrad 3)
Schnelle Transienten (Burst): Schnelle Transienten (Burst)
Stoßspannungsbelastung (Surge): Stoßspannungsbelastung (Surge)
Leitungsgeführte Beeinflussung: Leitungsgeführte Beeinflussung
Spannung: 230 V AC
Spannungseinbrüche: Spannungseinbrüche
Spannungseinbruch: 0 %
Kriterien: Kriterien
Kriterium A: Normales Betriebsverhalten innerhalb der festgelegten Grenzen.
Kriterium B: Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert.
Kriterium C: Zeitweilige Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst korrigiert oder durch Betätigung der Bedienelemente wiederherstellbar ist.
AC-Betrieb: AC-Betrieb
Netzform: Sternnetz (TN, TT, IT (PE))
Landesnetzspannung typisch: 120 V AC;230 V AC
Spannungsart der Versorgungsspannung: DC
Frequenzbereich AC: 50 Hz ... 60 Hz ±10 %
Frequenzbereich (fN): 50 Hz ... 60 Hz ±10 %
Schutzbeschaltung: Transientenüberspannungsschutz | Varistor
Leistungsfaktor (cos phi): > 0,92
Ableitstrom gegen PE: < 0,5 mA
DC-Betrieb: DC-Betrieb
Derating: > 60 °C ... 70 °C (2,0 %/K)
Regelabweichung: < 1 % (Laständerung statisch 10 % ... 90 %);< 3 % (Laständerung dynamisch 10 % ... 90 %, 10 Hz);< 0,1 % (Eingangsspannungsänderung ±10 %)
Ausgangsleistung: 90 W
Leiterquerschnitt AWG max: 14
Einbauabstand rechts/links: 20 mm / 20 mm
Einbauabstand oben/unten: 50 mm / 100 mm
Oberschwingströme: Oberschwingströme
Anzahl der Perioden: 1 Periode
Einleiter/Klemmstelle flexibel mit Aderendhülse min.: 0,5 mm²
Einleiter/Klemmstelle flexibel mit Aderendhülse max.: 2,5 mm²
Ausführung der Gehäuse: Aluminium (AlMg3)
Störaussendung: Störaussendung
Störfestigkeit: Störfestigkeit nach EN 61000-6-1 (Wohnbereich), EN 61000-6-2 (Industriebereich)
Abschaltspannung: < 70 V DC
Signal: DC OK: Signal: DC OK
Dauerlaststrom: 100 mA
Signalausgang: LED-Statusanzeige: Signalausgang: LED-Statusanzeige
Benennung Signalisierung: DC OK
Statusanzeige: LED
Eingang/Ausgang: unsymmetrisch
Funkstörspannung nach EN 55011: EN 55011 (EN 55022) Klasse B Einsatzgebiet Industrie und Wohnbereich
Funkstörstrahlung nach EN 55011: EN 55011 (EN 55022) Klasse B Einsatzgebiet Industrie und Wohnbereich
Elektrische Sicherheit: Elektrische Sicherheit
Netzvariation/Unterspannung: Netzvariation/Unterspannung
Einschaltspannung: ≥ 75 V DC
Verriegelungsart: Clipverriegelung
AC OK: ACIn > 0,76 x ACN (ACN = 100 V AC)
DC OK: UOUT > 0,9 x UN (UN = 24 V DC)
Bohrloch: Bohrloch
Stromversorgungsgeräte für Niederspannung mit Gleichstromausgang: Stromversorgungsgeräte für Niederspannung mit Gleichstromausgang
Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte: Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte
Grenzwerte für Oberschwingungsströme: Grenzwerte für Oberschwingungsströme
Schutzarten durch Gehäuse (IP-Code): Schutzarten durch Gehäuse (IP-Code)
Schaltspitzen Nennlast: < 100 mV
Farbkodiert: schwarz

Produkt-Art: Stromversorgung

Eingangsspannung (max.): 277 V/AC
250 V/DC

Ausgangsstrom (max.): 3.75 A

Ausgangsstrom (max.) - gerundet: 3.75 A

Eingangsspannung (min.): 100 V/AC
110 V/DC

Abm.: (L x B x H) 53 x 100 x 222 mm

Ausgangsspannung (max.): 24 V/DC

Anschluss: Push-In-Federkraftanschluss

: IP67

Schutzklasse: I

Betriebstemperatur (max.): 70 °C

Betriebstemperatur (max.) (Derating): 70 °C

Betriebstemperatur (min.) (Derating): 60 °C

Betriebstemperatur (min.): -25 °C

Betriebstemperatur: -25 °C - 70 °C

Breite: 100 mm

Höhe: 222 mm

Länge: 53 mm

Typ: TRIO-PS67/1AC/24DC/3.75/IPD

Tiefe: 53 mm

Einbauhöhe: 222 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3587765 Phoenix Contact 1278301 Stromversorgung 24 V/DC 3.75 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3587765 Phoenix Contact 1278301 Stromversorgung 24 V/DC 3.75 A

Beschreibung

Primär getaktete Stromversorgung TRIO POWER, IPD-Wanddurchführung mit Push-in-Federanschluss, Wandmontage, Eingang: 1-phasig, Ausgang: 24 V DC / 3,75 A
