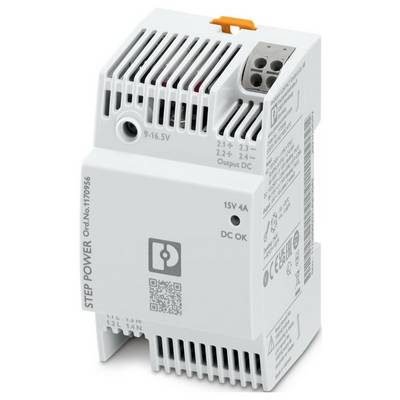

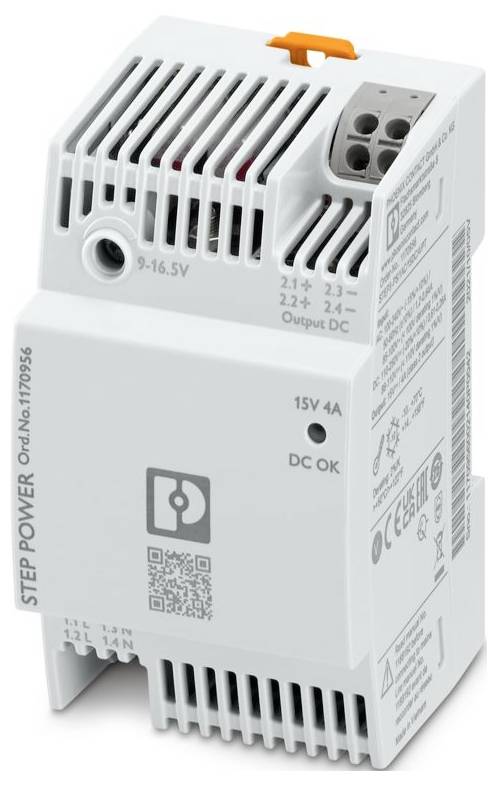

Phoenix Contact 1170956 Stromversorgung 15 V/DC 4 A Inhalt 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
81 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
50,09 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Stromversorgung
- AC/DC, 9..16,5 V, 4 A, Ausgangsspannung einstellbar: nein, 15 V, Kurzschlussfest: ja, 85..264 V, 88..275 V, Ausgangsspannung geregelt: ja, 60 W, Stabilisiert: ja, sonstige, Tragschienenmontage möglich: ja, Wandmontage möglich: ja, Geeignet für Reiheneinbau: ja, 3, 90 mm, Direktmontage möglich: ja, 54 mm, 61 mm, Geeignet für Sicherheitsfunktionen: ja, ohne, Schutzart (IP): IP20
Technische Daten
- Produktfamilie: STEP POWER
- Anschlussart: Push-in-Anschluss
- Breite: 54 mm
- Höhe: 90 mm
- Tiefe: 61 mm
- Teilungseinheit: 3 TE (DIN 43880)
- Brennbarkeitsklasse nach UL 94: V0 (Gehäuse, Klemmen, Fußriegel)
- Material Gehäuse: PC
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP20
- Umgebungstemperatur (Betrieb): -10 °C ... 70 °C (Derating: > 50 °C | 2 %/K)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Normen/Bestimmungen: EN 61000-4-11
- Hinweis: Klasse B
- Montageart: Tragschienen- und Direktmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: Überspannungskategorie
- Verschmutzungsgrad: 2
- Schock (Betrieb): 18 ms, 30g, je Raumrichtung (IEC 60068-2-27)
- Vibration (Betrieb): < 15 Hz, Amplitude ±2,5 mm (IEC 60068-2-6);15 Hz ... 150 Hz, 2,3g, 90 min.
- Abisolierlänge: 10 mm
- Einbaulage: waagerechte Tragschiene NS 35, EN 60715
- Frequenzbereich: 0,15 MHz ... 80 MHz
- Kennzeichnung: UL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D (Hazardous Location)
- Schutzklasse: II (im geschlossenen Schaltschrank)
- Frequenz: 50 Hz
- Anschlusstechnik: Anschlusstechnik
- Eingangsspannungsbereich: 110 V DC ... 250 V DC -20 % ... +10 %;120 V DC ... 150 V DC ±10 % (UL)
- Einschaltstromstoß: typ. 35 A (25 °C)
- Einschaltstromstoßintegral (I2t): typ. 0,6 A2s
- Netzausfallüberbrückungszeit: typ. 30 ms (120 V AC);typ. 130 ms (230 V AC)
- Stromaufnahme: 0,61 A (110 V DC);0,26 A (250 V DC)
- Einschaltzeit: typ. 2 s
- Auswahl geeigneter Sicherung für den Eingangsschutz: 6 A ... 16 A (Charakteristik B, C, D, K)
- Wirkungsgrad: > 90 % (120 V AC);> 90 % (230 V AC)
- Nennausgangsspannung: 15 V DC
- Einstellbereich der Ausgangsspannung (USet): 9 V DC ... 16,5 V DC (> 15 V DC, leistungskonstant begrenzt)
- Nennausgangsstrom (IN): 4 A
- Kurzschlussfest: ja
- Leerlauffest: ja
- Ausgangsleistung (PN): 60 W
- Rückspeisefestigkeit: ≤ 25 V DC
- Schutz gegen Überspannung am Ausgang (OVP): < 25 V DC
- Restwelligkeit: typ. 100 mVSS
- Anstiegszeit: typ. 100 ms (UOut = 10 % ... 90 %)
- Serienschaltbarkeit: ja, zur Spannungserhöhung
- Verlustleistung Leerlauf maximal: < 0,21 W (230 V AC)
- Verlustleistung Nennlast maximal: < 6,5 W (230 V AC)
- Parallelschaltbarkeit: ja, zur Leistungserhöhung und Redundanz mit Diode
- Absicherung (sekundärseitig): elektronisch
- Eingang: symmetrisch 2 kV (Prüfschärfegrad 4);unsymmetrisch 4 kV (Prüfschärfegrad 4)
- Position: 2.x
- Leiteranschluss: Leiteranschluss
- starr: 0,2 mm² ... 2,5 mm²;1 mm² (empfohlen)
- flexibel: 0,2 mm² ... 2,5 mm²;1 mm² (empfohlen)
- flexibel mit Aderendhülse ohne Kunststoffhülse: 0,5 mm² ... 1,5 mm²;1 mm² (empfohlen)
- flexibel mit Aderendhülse mit Kunststoffhülse: 0,2 mm² ... 1 mm²;1 mm² (empfohlen)
- Ausgang: symmetrisch 1 kV (Prüfschärfegrad 3);unsymmetrisch 2 kV (Prüfschärfegrad 3)
- LED-Signalisierung: LED-Signalisierung
- Signalisierungsarten: LED
- Signalschwelle: > 0,9 x UMin (UMin = 15 V DC) (LED leuchtet grün);< 0,9 x UMin (UMin = 15 V DC) (LED aus)
- Anzahl Phasen: 1
- Isolationsspannung Eingang/Ausgang: 4 kV AC (Typprüfung);3,75 kV AC (Stückprüfung)
- MTBF (IEC 61709, SN 29500): > 1427000 h (25 °C);> 868000 h (40 °C);> 608000 h (50 °C)
- Zusatztext: Klasse 3
- Artikelabmessungen: Artikelabmessungen
- Einbaumaß: Einbaumaß
- Montagehinweis: anreihbar: horizontal 0 mm, vertikal 30 mm
- Schutzlackiert: nein
- Gehäusematerial: Kunststoff
- Einsatzhöhe: ≤ 4000 m (> 2000 m, Derating: 10 %/1000 m)
- Max. zul. Luftfeuchtigkeit (Betrieb): ≤ 95 % (keine Betauung)
- Temp Code: T4 (-10 ... +70 °C | > 50 °C, Derating: 2 %/K)
- EN 61010-1: II (≤ 4000 m)
- EN 62477-1: III (≤ 2000 m)
- Normbezeichnung: Konduktive Ladesysteme für Elektrofahrzeuge - Teil 21-2: EMV-Anforderungen an externe Ladesysteme für Elektrofahrzeuge
- Schutzkleinspannung: Schutzkleinspannung
- UL: UL
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie 2014/30/EU
- Niederspannungs-Richtlinie: Konformität zur NSR-Richtlinie 2014/35/EU
- Leitungsgeführte Störaussendung: Leitungsgeführte Störaussendung
- Störabstrahlung: Störabstrahlung
- Entladung statischer Elektrizität: Entladung statischer Elektrizität
- Kontaktentladung: 6 kV (Prüfschärfegrad 3)
- Luftentladung: 8 kV (Prüfschärfegrad 3)
- Bemerkung: Kriterium B
- Elektromagnetisches HF-Feld: Elektromagnetisches HF-Feld
- Prüffeldstärke: 10 V/m (Prüfschärfegrad 3)
- Schnelle Transienten (Burst): Schnelle Transienten (Burst)
- Stoßspannungsbelastung (Surge): Stoßspannungsbelastung (Surge)
- Leitungsgeführte Beeinflussung: Leitungsgeführte Beeinflussung
- Spannung: 230 V AC
- Spannungseinbrüche: Spannungseinbrüche
- Spannungseinbruch: 0 %
- Kriterien: Kriterien
- Kriterium A: Normales Betriebsverhalten innerhalb der festgelegten Grenzen.
- Kriterium B: Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert.
- Kriterium C: Zeitweilige Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst korrigiert oder durch Betätigung der Bedienelemente wiederherstellbar ist.
- Umgebungstemperatur (Startup type tested): -25 °C
- AWG: 17;24 ... 14 (Cu)
- AC-Betrieb: AC-Betrieb
- Netzform: Sternnetz (TN, TT, IT (PE))
- Landesnetzspannung typisch: 120 V AC;230 V AC
- Spannungsart der Versorgungsspannung: DC
- Frequenzbereich (fN): 50 Hz ... 60 Hz ±10 %
- Schutzbeschaltung: Transientenüberspannungsschutz | Varistor
- Ableitstrom gegen PE: < 0,25 mA
- DC-Betrieb: DC-Betrieb
- Derating: > 50 °C ... 70 °C (2 % / K)
- Regelabweichung: < 0,5 % (Laständerung statisch 10 % ... 90 %);< 4 % (Laständerung dynamisch 10 % ... 90 %, (10 Hz));< 0,1 % (Eingangsspannungsänderung ±10 %)
- Crest Faktor: typ. 3,69;typ. 4,17
- Umweltschutzdirektive: RoHS-Richtlinie 2011/65/EU;WEEE;Reach
- Einbauabstand rechts/links: 0 mm / 0 mm
- Einbauabstand oben/unten: 30 mm / 30 mm
- Oberschwingströme: Oberschwingströme
- Flicker: Flicker
- Anzahl der Perioden: 1 Periode
- Störaussendung: Störaussendung nach EN 61000-6-3 (Wohn- und Gewerbebereich) und EN 61000-6-4 (Industriebereich)
- Störfestigkeit: EN 61000-6-2:2005
- Eingang/Ausgang: unsymmetrisch
- Geräteeingangssicherung: 4 A intern (Geräteschutz), träge
- Verlustleistung Leerlauf minimal: < 0,21 W (120 V AC)
- Verlustleistung Nennlast minimal: < 6,9 W (120 V AC)
- Integrierte Absicherung: nein
- Polkennzeichnung: 2.1, 2.2 (+), 2.3, 2.4 (-)
- Sichere Trennung: Sichere Trennung
- Tiefe (Gerätetiefe (Tragschienenmontage)): 55 mm (Gerätetiefe (Tragschienenmontage))
- Sicherheitskleinspannung: Sicherheitskleinspannung
- Material Fußriegel: Polyamid
- Stromversorgungsgeräte für Niederspannung mit Gleichstromausgang: Stromversorgungsgeräte für Niederspannung mit Gleichstromausgang
- Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte: Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte
- Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke: Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke
- Konduktive Ladesysteme für Elektrofahrzeuge - Teil 21-2: EMV-Anforderungen an externe Ladesysteme für Elektrofahrzeuge: Konduktive Ladesysteme für Elektrofahrzeuge - Teil 21-2: EMV-Anforderungen an externe Ladesysteme für Elektrofahrzeuge
- Efficiency Level: VI
- Produkt-Art
Stromversorgung
- Eingangsspannung (min.)
100 V/AC
110 V/DC
- Eingangsspannung (max.)
240 V/AC
250 V/DC
- Ausgangsstrom (max.)
4 A
- Ausgangsstrom (max.) - gerundet
4 A
- Phasen
1
- Ausgangsspannung (nom.)
15 V/DC
- Anschluss
Push-In-Federkraftanschluss
- Abm.
(L x B x H) 61 x 54 x 90 mm
- Ausgangsspannung (max.)
17 V/DC
- Ausgangsspannung (min.)
9 V/DC
- Betriebstemperatur (max.)
70 °C
- Betriebstemperatur (max.) (Derating)
70 °C
- Betriebstemperatur (min.) (Derating)
50 °C
- Betriebstemperatur (min.)
-10 °C
- Herst.-Teilenr.
1170956
- Inhalt
1 St.
- Breite
54 mm
- Höhe
90 mm
- Länge
61 mm
IP20
- Typ
STEP3-PS/1AC/15DC/4/PT
- Tiefe
61 mm
- Einbauhöhe
90 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3565411 Phoenix Contact 1170956 Stromversorgung 15 V/DC 4 A Inhalt 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3565411 Phoenix Contact 1170956 Stromversorgung 15 V/DC 4 A Inhalt 1 St.
Beschreibung
Primär getaktete Stromversorgung, STEP POWER, Push-in-Anschluss, Tragschienen- und Direktmontage, Eingang: 1-phasig, Ausgang: 15 V DC / 4 A, einstellbar von 9 V DC ... 17 V DC
Ausführung
- Ausstattung: AC/DC, 9..16,5 V, nein, 15 V, 85..264 V, 85..264 V, 88..275 V, ja
Lieferumfang
- Geliefert wird: Phoenix Contact Stromversorgung STEP3-PS/1AC#1170956, Verpackungseinheit: 1 Stk., EAN: 4063151195359
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
