Phoenix Contact 1160157 AXC F XT SPLC 3000 SPS-Erweiterungsmodul 24 V/DC kaufen

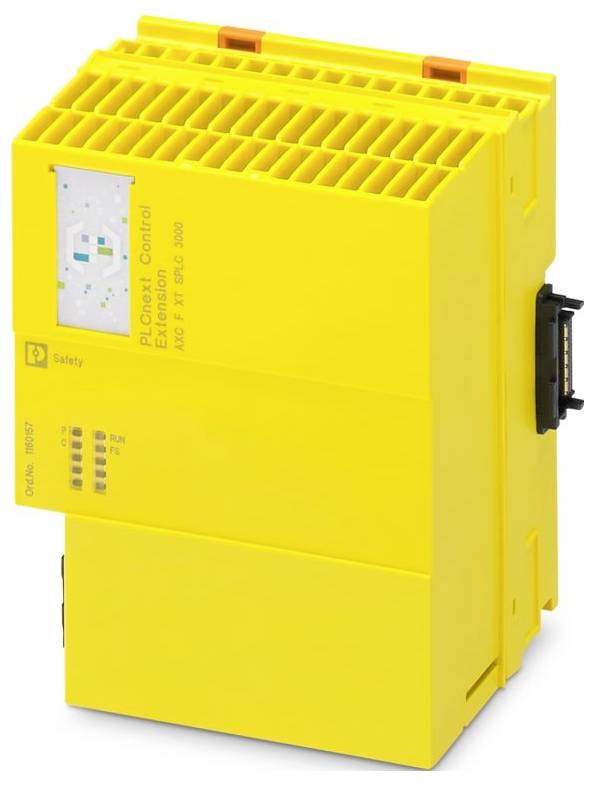

Phoenix Contact 1160157 AXC F XT SPLC 3000 SPS-Erweiterungsmodul 24 V/DC-0

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Fr., 2. Okt.

3 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

1.716,59 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 3 Stück verfügbar

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Produktfamilie: PLCnext Control Extension
Bauform: modular
Anschlussart: Push-in-Anschluss
Leiterquerschnitt flexibel: 0,2 mm² ... 1,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 24 ... 16
Breite: 100 mm
Höhe: 127 mm
Tiefe: 75 mm
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -25 °C ... 60 °C bis 2000 m üNN;-25 °C ... 55 °C bis 3000 m üNN;-25 °C ... 50 °C bis 4000 m üNN
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (nach DIN EN 61131-2)
Schock (Betrieb): 30g (nach EN 60068-2-27/IEC 60068-2-27)
Vibration (Betrieb): 5g (nach EN 60068-2-6/IEC 60068-2-6)
Benennung Anschluss: Axioline F-Stecker
Abisolierlänge: 8 mm
Allgemein: Wird die SPLC-3000 mit AXC F 2152 betrieben, so muss das Bussockelmodul AXC BS L 2 verwendet werden.
Maximale Verlustleistung bei Nennbedingung: typ. 5,52 W;typ. 5,52 W
Schutzklasse: III (IEC 61140, EN 61140, VDE 0140-1)
Außenmaß: Außenmaß
Breite / Höhe / Tiefe: 100 mm / 127 mm / 75 mm (Die Tiefe gilt bei Verwendung einer Tragschiene TH 35-7.5 (nach EN 60715).)
Luftdruck (Betrieb): 70 kPa ... 106 kPa (bis zu 3000 m üNN)
Versorgungsspannungsbereich: 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit)
Anschlusstechnik: Anschlusstechnik
Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (nach DIN EN 61131-2)
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Stromaufnahme: max. 350 mA;typ. 230 mA
Leiteranschluss: Leiteranschluss
Funktion: Funktion
Schutzbeschaltung: Verpolschutz | Verpolschutzdiode;Transientenschutz | Suppressordiode
Versorgung: Versorgung
Luftdruck (Lagerung/Transport): 58 kPa ... 106 kPa (bis 4500 m üNN)
Stromaufnahme typisch: 230 mA
Stromaufnahme maximal: 350 mA
Hinweis zu Maßangaben: Die Tiefe gilt bei Verwendung einer Tragschiene TH 35-7.5 (nach EN 60715).
Versorgungsspannung: 24 V DC
Systemvoraussetzungen: Systemvoraussetzungen
Axioline F-Stecker: Axioline F-Stecker
Engineering-Werkzeug: PLCnext Engineer
Beständigkeit gegen funktionsgefährdende Gase nach DIN 40046-36/ DIN 40046-37: Der Einsatz des Geräts ist bei diesen Umgebungsbedingungen untersagt.
Sicherheitsfunktion: ja
Potenziale: Einspeisung der Logikspannung UL: Potenziale: Einspeisung der Logikspannung UL
Schock (Lagerung/Transport): 30g (nach EN 60068-2-27/IEC 60068-2-27)
Vibration (Lagerung/Transport): 5g (nach EN 60068-2-6/IEC 60068-2-6)

Produkt-Art: SPS-Erweiterungsmodul

Typ: AXC F XT SPLC 3000

Betriebsspannung: 24 V/DC

Höhe: 127 mm

Länge: 75 mm

Breite: 100 mm

: IP20

Abm.: (L x B x H) 75 x 100 x 127 mm

Herst.-Teilenr.: 1160157

Ausführung: modular

Montageart (Details): Tragschienenmontage

Inhalt: 1 St.

Tiefe: 74.2 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3565212 Phoenix Contact 1160157 AXC F XT SPLC 3000 SPS-Erweiterungsmodul 24 V/DC

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3565212 Phoenix Contact 1160157 AXC F XT SPLC 3000 SPS-Erweiterungsmodul 24 V/DC

Beschreibung

Die AXC F XT SPLC 3000 ist eine linksanreihbare sicherheitsgerichtete Steuerung zum Betrieb von PROFIsafe-Teilnehmern. Die SPLC 3000 wird an die modularen Steuerungen AXC F 2152 oder AXC F 3152 aus der Reihe PLCnext Control angeschlossen.
