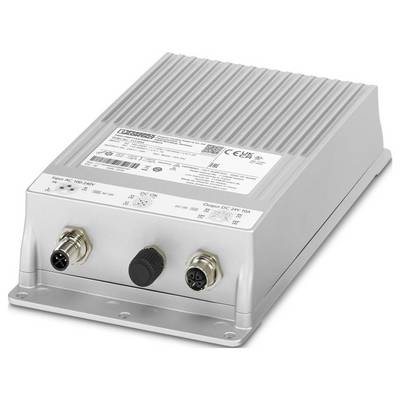

Phoenix Contact 1111634 Stromversorgung 24 V/DC 10 A 285 VA
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
231,09 €
3
2% = 3,66 €
227,43 €
5
2% = 4,88 €
226,21 €
10
3% = 6,10 €
224,99 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (231,09 € / Stück)
231,09 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Stromversorgung
- Ausgang 24 V/DC / 10 A
- Leistung 285 VA
- Steckverbinder
Technische Daten
- Produktfamilie: TRIO POWER
- Polzahl: 5
- Anschlussart: M12-Rundsteckverbinder
- Breite: 136 mm
- Höhe: 240 mm
- Tiefe: 53 mm
- Farbe: grün
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP67
- Umgebungstemperatur (Betrieb): -25 °C ... 70 °C (Derating > 60 °C: 2,5 %/K)
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Normen/Bestimmungen: EN 61000-6-3
- Montageart: Wandmontage
- Isolationseigenschaften: Isolationseigenschaften
- Überspannungskategorie: Überspannungskategorie
- Verschmutzungsgrad: 2 (IEC 61010-1)
- Zulässige Luftfeuchtigkeit (Betrieb): ≤ 100 % (bei 25 °C, keine Betauung)
- Vibration (Betrieb): < 15 Hz, Amplitude ±2,5 mm (nach IEC 60068-2-6);15 Hz ... 150 Hz, 4g, 90 min.
- Frequenzbereich: 0,15 MHz ... 80 MHz
- Kennzeichnung: UL/C-UL Listed UL 61010-2-201
- Durchmesser: 5,6 mm
- Schutzklasse: I
- Frequenz: 50 Hz
- Eingangsnennspannungsbereich: 110 V DC ... 250 V DC
- Eingangsspannungsbereich: 110 V DC ... 250 V DC ±10 %
- Spannungsfestigkeit max.: ≤ 300 V AC 15 s
- Einschaltstromstoß: ≤ 25 A (typisch)
- Einschaltstromstoßintegral (I2t): < 0,5 A2s
- Einschaltstromstoßbegrenzung: typ. 25 A (nach 1 ms)
- Netzausfallüberbrückungszeit: > 15 ms
- Stromaufnahme: 2,4 A (110 V DC);1,1 A (250 V DC)
- Nennleistungsaufnahme: 285 VA
- Einschaltzeit: < 1 s
- Eingangssicherung: 6,3 A (intern (Geräteschutz))
- Auswahl geeigneter Sicherung für den Eingangsschutz: 6 A ... 16 A (US/CAN: branch circuit protection 20 A) (Charakteristik B, C, D, K oder vergleichbar)
- Wirkungsgrad: typ. 91 % (120 V AC);typ. 92 % (230 V AC)
- Nennausgangsspannung: 24 V DC ±1 % (SELV)
- Nennausgangsstrom (IN): 10 A
- Dynamischer Boost (IDyn.Boost): 15 A (5 s)
- Kurzschlussfest: ja
- Leerlauffest: ja
- Rückspeisefestigkeit: ≤ 35 V DC
- Schutz gegen Überspannung am Ausgang (OVP): ≤ 30 V DC
- Restwelligkeit: ≤ 10 mVSS
- Anstiegszeit: ≤ 12 ms (UOUT (10 % ... 90 %))
- Serienschaltbarkeit: ja
- Verlustleistung Leerlauf maximal: < 10 W (120 V AC);< 6 W (230 V AC)
- Verlustleistung Nennlast maximal: < 22 W (120 V AC);< 17 W (230 V AC)
- Parallelschaltbarkeit: ja, zur Redundanz und Leistungserhöhung
- Absicherung (sekundärseitig): elektronisch
- Eingang: 2 kV (Prüfschärfegrad 4 - symmetrisch);4 kV (Prüfschärfegrad 4 - unsymmetrisch)
- Ausgang: 1 kV (Prüfschärfegrad 3 - symmetrisch);2 kV (Prüfschärfegrad 3 - unsymmetrisch)
- Signal: 1 kV (Prüfschärfegrad 2 - unsymmetrisch)
- Signalisierungsarten: LED;Potenzialfreier Signalkontakt
- Default: geschlossen
- Digital: 30 V AC 30 V DC 100 mA
- Anzahl Phasen: 1
- Isolationsspannung Eingang/Ausgang: 3 kV AC (Typprüfung);1,5 kV AC (Stückprüfung)
- MTBF (IEC 61709, SN 29500): > 1200000 h (25 °C);> 700000 h (40 °C);> 300000 h (60 °C)
- Artikelabmessungen: Artikelabmessungen
- Einbaumaß: Einbaumaß
- Schutzlackiert: nein
- Brennbarkeitsklasse nach UL 94 (Gehäuse / Klemmen): V0
- Gehäusematerial: Metall
- Einsatzhöhe: ≤ 4000 m (> 2000 m, Derating: 10 %/1000 m)
- Klimaklasse: 4K26 (EN 60721-3-4)
- Max. zul. Luftfeuchtigkeit (Betrieb): ≤ 100 % (bei 25 °C, keine Betauung)
- Schock: 18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27)
- EN 61010-1: III (≤ 2000 m);II (≤ 4000 m)
- Normbezeichnung: Schutzarten durch Gehäuse (IP-Code)
- Schutzkleinspannung: Schutzkleinspannung
- UL: UL
- Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie 2014/30/EU
- Niederspannungs-Richtlinie: Konformität zur NSR-Richtlinie 2014/35/EU
- Leitungsgeführte Störaussendung: Leitungsgeführte Störaussendung
- Störabstrahlung: Störabstrahlung
- Entladung statischer Elektrizität: Entladung statischer Elektrizität
- Kontaktentladung: 6 kV (Prüfschärfegrad 3)
- Bemerkung: Kriterium A
- Elektromagnetisches HF-Feld: Elektromagnetisches HF-Feld
- Prüffeldstärke: 10 V/m (Prüfschärfegrad 3)
- Schnelle Transienten (Burst): Schnelle Transienten (Burst)
- Stoßspannungsbelastung (Surge): Stoßspannungsbelastung (Surge)
- Leitungsgeführte Beeinflussung: Leitungsgeführte Beeinflussung
- Spannung: 230 V AC
- Spannungseinbrüche: Spannungseinbrüche
- Spannungseinbruch: 0 %
- Kriterien: Kriterien
- Kriterium A: Normales Betriebsverhalten innerhalb der festgelegten Grenzen.
- Kriterium B: Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert.
- Kriterium C: Zeitweilige Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst korrigiert oder durch Betätigung der Bedienelemente wiederherstellbar ist.
- Umgebungstemperatur (Startup type tested): -40 °C
- AC-Betrieb: AC-Betrieb
- Netzform: Sternnetz (TN, TT, IT (PE))
- Landesnetzspannung typisch: 120 V AC;230 V AC
- Spannungsart der Versorgungsspannung: DC
- Frequenzbereich AC: 50 Hz ... 60 Hz ±10 %
- Frequenzbereich (fN): 50 Hz ... 60 Hz ±10 %
- Schutzbeschaltung: Transientenüberspannungsschutz | Varistor
- Leistungsfaktor (cos phi): > 93
- Ableitstrom gegen PE: < 3,5 mA
- DC-Betrieb: DC-Betrieb
- Derating: > 60 °C ... 70 °C (2,5 %/K)
- Regelabweichung: < 1 % (Laständerung statisch 10 % ... 90 %);< 3 % (Laständerung dynamisch 10 % ... 90 %, 10 Hz);< 0,1 % (Eingangsspannungsänderung ±10 %)
- Ausgangsleistung: 240 W;360 W
- Einbauabstand rechts/links: 10 mm / 10 mm
- Einbauabstand oben/unten: 0 mm / 100 mm
- Oberschwingströme: Oberschwingströme
- Anzahl der Perioden: 1 Periode
- Ausführung der Gehäuse: Aluminium (AlMg3)
- Störaussendung: Störaussendung
- Störfestigkeit: Störfestigkeit nach EN 61000-6-1 (Wohnbereich), EN 61000-6-2 (Industriebereich)
- Abschaltspannung: < 95 V DC
- Signal: DC OK: Signal: DC OK
- Schaltspannung maximal: 30 V AC/DC
- Dauerlaststrom: 100 mA
- Signalausgang: LED-Statusanzeige: Signalausgang: LED-Statusanzeige
- Benennung Signalisierung: DC OK
- Statusanzeige: LED
- Eingang/Ausgang: unsymmetrisch
- Funkstörspannung nach EN 55011: EN 55011 (EN 55022) Klasse B Einsatzgebiet Industrie und Wohnbereich
- Funkstörstrahlung nach EN 55011: EN 55011 (EN 55022) Klasse B Einsatzgebiet Industrie und Wohnbereich
- Elektrische Sicherheit: Elektrische Sicherheit
- Sichere Trennung: Sichere Trennung
- Einschaltspannung: ≥ 95 V DC
- Signal Relais 13/14: Signal Relais 13/14
- Kodierung: A
- Verriegelungsart: M12
- AC OK: ACIn > 0,55 x ACN (ACN = 90 V AC)
- DC OK: UOUT > 0,9 x UN (UN = 24 V DC)
- Bohrloch: Bohrloch
- Stromversorgungsgeräte für Niederspannung mit Gleichstromausgang: Stromversorgungsgeräte für Niederspannung mit Gleichstromausgang
- Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte: Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte
- Grenzwerte für Oberschwingungsströme: Grenzwerte für Oberschwingungsströme
- Schutzarten durch Gehäuse (IP-Code): Schutzarten durch Gehäuse (IP-Code)
- Produkt-Art
Stromversorgung
- Eingangsspannung (max.)
240 V/AC
250 V/DC
- Ausgangsstrom (max.)
10 A
- Ausgangsstrom (max.) - gerundet
10 A
- Eingangsspannung (min.)
100 V/AC
110 V/DC
- Abm.
(L x B x H) 53 x 136 x 240 mm
- Ausgangsspannung (max.)
24 V/DC
- Anschluss
Steckverbinder
285 VA
IP67
- Schutzklasse
I
- Betriebstemperatur (max.)
70 °C
- Betriebstemperatur (max.) (Derating)
70 °C
- Betriebstemperatur (min.) (Derating)
60 °C
- Betriebstemperatur (min.)
-25 °C
- Betriebstemperatur
-25 °C - 70 °C
- Breite
136 mm
- Höhe
240 mm
- Länge
53 mm
- Typ
TRIO-PS67/1AC/24DC/10/M12
- Tiefe
53 mm
- Einbauhöhe
240 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3564044 Phoenix Contact 1111634 Stromversorgung 24 V/DC 10 A 285 VA
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3564044 Phoenix Contact 1111634 Stromversorgung 24 V/DC 10 A 285 VA
Beschreibung
Primär getaktete Stromversorgung TRIO POWER, M12-Rundsteckverbinder, Wandmontage, Eingang: 1-phasig, Ausgang: 24 V DC / 10 A
Ausführung
- Ausstattung: AC/DC, 24 V, nein, 24 V, 100..240 V, 100..240 V, 110..275 V, ja
Lieferumfang
- Geliefert wird: Phoenix Contact Stromversorgung TRIO-PS67/1A#1111634, Verpackungseinheit: 1 Stk., EAN: 4063151031824
