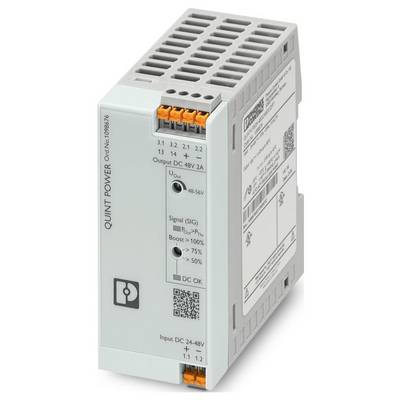

Phoenix Contact 1098676 DC/DC-Wandler 48 V/DC 2 A Inhalt 1 St.-0

Abbildung ähnlich

Unser Service für Sie

Datenblatt (PDF)

Lieferung Do., 1. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (234,45 € / Stück)

234,45 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

DC/DC-Wandler

DC, 48..56 V, 4 A, Ausgangsspannung einstellbar: ja, 48 V, 2 A, Kurzschlussfest: ja, 22..60 V, Ausgangsspannung geregelt: ja, 96 W, Stabilisiert: ja, sonstige, Tragschienenmontage möglich: ja, Wandmontage möglich: nein, Geeignet für Reiheneinbau: nein, 106 mm, Direktmontage möglich: nein, 45 mm, 90 mm, Geeignet für Sicherheitsfunktionen: ja, ohne, Schutzart (IP): IP20

Technische Daten

Produktfamilie: QUINT POWER
Anschlussart: Push-in-Anschluss
Breite: 90 mm
Höhe: 106 mm
Tiefe: 45 mm
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Normen/Bestimmungen: EN 61000-4-10
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: Überspannungskategorie
Verschmutzungsgrad: 2
Vibration (Betrieb): < 15 Hz, Amplitude ±2,5 mm | 15 Hz ... 100 Hz: 2,3 g 90 Min. (nach IEC 60068-2-6)
Abisolierlänge: 10 mm
Frequenzbereich: 50 Hz ... 60 Hz
Kennzeichnung: DNV GL
Schutzklasse: II
Frequenz: 50 Hz;100 Hz;150 Hz;300 Hz
Eingangsnennspannungsbereich: 24 V DC ... 48 V DC
Eingangsspannungsbereich: 24 V DC ... 48 V DC -10 % ... +25 %
Weitbereichseingang: ja
Spannungsfestigkeit max.: 60 V DC (60 s)
Einschaltstromstoß: typ. 8 A
Einschaltstromstoßintegral (I2t): typ. 0,1 A2s
Einschaltstromstoßbegrenzung: 8 A
Netzausfallüberbrückungszeit: typ. 13 ms (24 V DC);typ. 18 ms (48 V DC);> 20 ms (24 V DC / 48 V DC, bei 50 % Last)
Stromaufnahme: typ. 5,6 A (24 V DC);typ. 2,7 A (48 V DC)
Einschaltzeit: < 1 s
Eingangssicherung: 15 A (träge, intern)
Auswahl geeigneter Sicherung für den Eingangsschutz: 10 A ... 16 A (Charakteristik B, C, D, K oder vergleichbar)
Wirkungsgrad: typ. 90,1 % (24 V DC);typ. 91,9 % (48 V DC)
Ausgangscharakteristik: U/I Advanced
Nennausgangsspannung: 48 V DC
Einstellbereich der Ausgangsspannung (USet): 48 V DC ... 56 V DC (> 48 V leistungskonstant)
Nennausgangsstrom (IN): 2 A
Statischer Boost (IStat.Boost): 2,5 A
Dynamischer Boost (IDyn.Boost): 4 A (4,9 s)
Kurzschlussfest: ja
Leerlauffest: ja
Ausgangsleistung (PN): 96 W
Ausgangsleistung (PStat. Boost): 120 W
Ausgangsleistung (PDyn. Boost): 192 W
Rückspeisefestigkeit: ≤ 65 V DC
Schutz gegen Überspannung am Ausgang (OVP): ≤ 60 V DC
Restwelligkeit: < 20 mVSS
Regelabweichung statisch: < 1 % (Laständerung statisch 10 % ... 90 %)
Regelabweichung dynamisch: < 1 % (Laständerung statisch 10 % ... 90 %)
Regelabweichung Eingangsspannungsänderung: < 1 % (Laständerung statisch 10 % ... 90 %)
Anstiegszeit: < 1 s (UOUT (10 % ... 90 %))
Serienschaltbarkeit: ja
Verlustleistung Leerlauf maximal: < 2,5 W
Verlustleistung Nennlast maximal: < 7,5 W
Parallelschaltbarkeit: ja, zur Redundanz und Leistungserhöhung
Absicherung (sekundärseitig): elektronisch
Eingang: 1 kV (Prüfschärfegrad 4 - symmetrisch);2 kV (Prüfschärfegrad 4 - unsymmetrisch)
Position: 3.x
Leiteranschluss: Leiteranschluss
starr: 0,2 mm² ... 2,5 mm²
flexibel: 0,2 mm² ... 2,5 mm²
starr (AWG): 24 ... 14
Ausgang: 1 kV (Prüfschärfegrad 3 - symmetrisch);2 kV (Prüfschärfegrad 3 - unsymmetrisch)
Signal: 2 kV (Prüfschärfegrad 4 - unsymmetrisch)
LED-Signalisierung: LED-Signalisierung
Signalschwelle: > PThr (LED leuchtet gelb, Ausgangsleistung > PThr, abhängig von der Stellung des Drehwahlschalters);> 0,9 x USet (LED leuchtet grün);< 0,9 x USet (LED blinkt grün)
Default: 24 V DC;22 mA;24 V DC für UOut > 0,9 x USet
Digital: 0 V DC;24 V DC;22 mA
Anzahl Phasen: 1,00
Isolationsspannung Eingang/Ausgang: 3,1 kV DC (Typprüfung);1,2 kV DC (Stückprüfung)
Schaltfrequenz: 30,00 kHz ... 40,00 kHz (Hilfswandler-Stufe);90,00 kHz ... 110,00 kHz (Hauptwandler-Stufe)
MTBF (IEC 61709, SN 29500): > 1775000 h (25 °C);> 1058000 h (40 °C);> 488000 h (60 °C)
Lebensdauererwartung (Elektrolytkondensatoren): Lebensdauererwartung (Elektrolytkondensatoren)
Strom: 2 A
Temperatur: 30 °C
Zeit: 50 ms
Zusatztext: Prüfschärfegrad 2
Artikelabmessungen: Artikelabmessungen
Artikelabmessungen bei alternativer Montage: Artikelabmessungen bei alternativer Montage
Einbaumaß: Einbaumaß
Einbauabstand rechts/links (aktiv): 15 mm / 15 mm (POut ≥50 %)
Einbauabstand rechts/links (passiv): 5 mm / 5 mm (POut ≥50 %)
Einbauabstand oben/unten (aktiv): 30 mm / 30 mm (POut ≥50 %)
Einbauabstand oben/unten (passiv): 30 mm / 30 mm (POut ≥50 %)
Montagehinweis: anreihbar: PN ≥50 %, horizontal 5 mm, neben aktiven Bauteilen 15 mm, vertikal 50 mm
anreihbar: PN <50 %, horizontal 0 mm, vertikal oben 40 mm, vertikal unten 20 mm
Schutzlackiert: nein
Brennbarkeitsklasse nach UL 94 (Gehäuse / Klemmen): V0
Gehäusematerial: Kunststoff
Einsatzhöhe: ≤ 5000 m (> 2000 m, Derating beachten)
Klimaklasse: 3K22 (nach EN 60721-3-3)
Max. zul. Luftfeuchtigkeit (Betrieb): ≤ 95 % (bei 25 °C, keine Betauung)
Schock: 18 ms, 30g, je Raumrichtung (nach IEC 60068-2-27)
EN 61010-1: II (≤ 5000 m)
EN 62477-1: III (≤ 2000 m)
Normbezeichnung: Bahnanwendungen
Sicherheit Mess-, Steuer-, Regel- und Laborgeräte: Sicherheit Mess-, Steuer-, Regel- und Laborgeräte
Schutzkleinspannung: Schutzkleinspannung
Netzspannungseinbrüche: Netzspannungseinbrüche
UL: UL
SIQ: SIQ
Schiffbau: Schiffbau
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie 2014/30/EU
EMV-Anforderungen Störaussendung: EN 61000-6-3;EN 61000-6-4
EMV-Anforderungen Störfestigkeit: EN 61000-6-1;EN 61000-6-2
EMV-Anforderungen Kraftwerk: EN 61850-3;EN 61000-6-5
Leitungsgeführte Störaussendung: Leitungsgeführte Störaussendung
Störabstrahlung: Störabstrahlung
DNV GL leitungsgeführte Störaussendung: DNV GL leitungsgeführte Störaussendung
DNV: Klasse A
DNV GL Störabstrahlung: DNV GL Störabstrahlung
Entladung statischer Elektrizität: Entladung statischer Elektrizität
Kontaktentladung: 6 kV (Prüfschärfegrad 3)
Luftentladung: 8 kV (Prüfschärfegrad 3)
Bemerkung: Kriterium B
Elektromagnetisches HF-Feld: Elektromagnetisches HF-Feld
Prüffeldstärke: 1000 A/m
Schnelle Transienten (Burst): Schnelle Transienten (Burst)
Stoßspannungsbelastung (Surge): Stoßspannungsbelastung (Surge)
Leitungsgeführte Beeinflussung: Leitungsgeführte Beeinflussung
Eingang/Ausgang/Signal: unsymmetrisch
Spannung: 1 kV
Magnetfeld mit energietechnischer Frequenz: Magnetfeld mit energietechnischer Frequenz
Spannungseinbrüche: Spannungseinbrüche
Spannungseinbruch: 0 %
Impulsförmiges Magnetfeld: Impulsförmiges Magnetfeld
Asymmetrische leitungsgeführte Störgrößen: Asymmetrische leitungsgeführte Störgrößen
Testlevel 1: 100 kHz
Testlevel 2: 1 MHz
Testlevel 3: 1,5 kHz 15 kHz (Prüfschärfegrad 3)
Testlevel 4: 15 kHz 150 kHz (Prüfschärfegrad 3)
Testlevel 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (Prüfschärfegrad 3)
Testlevel 6: 0 Hz 16,7 Hz 50 Hz 60 Hz (Prüfschärfegrad 3)
Wechselanteil auf der Gleichspannung: Wechselanteil auf der Gleichspannung
Wechselanteil: 10 % (UN)
Gedämpft schwingende Welle: Gedämpft schwingende Welle
Eingang, Ausgang (Testlevel 1): 1 MHz (Prüfschärfegrad 2 - symmetrisch)
Eingang, Ausgang (Testlevel 2): 1 MHz (Prüfschärfegrad 2 - unsymmetrisch)
Signale (Testlevel 1): 1 MHz (Prüfschärfegrad 2 - symmetrisch)
Signale (Testlevel 2): 1 MHz (Prüfschärfegrad 2 - unsymmetrisch)
Gedämpft schwingendes Magnetfeld: Gedämpft schwingendes Magnetfeld
Kriterien: Kriterien
Kriterium A: Normales Betriebsverhalten innerhalb der festgelegten Grenzen.
Kriterium B: Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert.
Kriterium C: Zeitweilige Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst korrigiert oder durch Betätigung der Bedienelemente wiederherstellbar ist.
Umgebungstemperatur (Startup type tested): -40 °C
Bahnanwendungen: Bahnanwendungen
Derating: > 60 °C (2,5 %/K von POut nom.)
Anzahl der Perioden: 0,5 / 1 / 5 / 50 Perioden
Einbauabstand rechts/links (aktiv, passiv): 0 mm / 0 mm (POut ≤50 %)
Einbauabstand oben/unten (aktiv, passiv): 30 mm / 30 mm (POut ≤50 %)
Ausführung der Gehäuse: Polycarbonate (PC), UL 94 V0
Signalausgang konfigurierbar: Signalausgang konfigurierbar
