Phoenix Contact 1091671 Verteilerblock Grün, Gelb 8 St. kaufen

Ein elektrisches Verbindungsmodul mit einer Abdeckung, die eine bunte, strukturierte Oberfläche aufweist, hauptsächlich in Gelb- und Grüntönen.

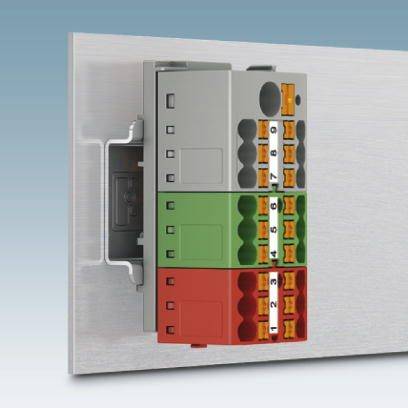

Ein Wandstecker mit farbcodierten Anschlussklemmen: grau, grün und rot. Jede Sektion hat nummerierte Kabelanschlüsse.

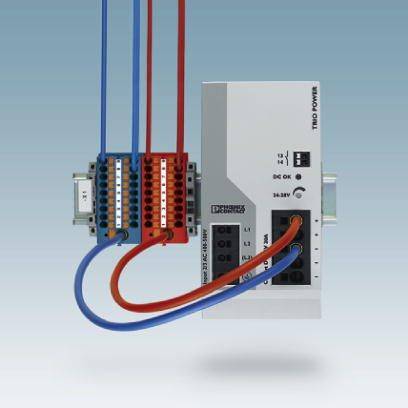

Ein elektronisches Gerät mit Kabeln, die in verschiedene farbige Anschlüsse eingeführt sind; möglicherweise eine Art von Stromversorgungseinheit.

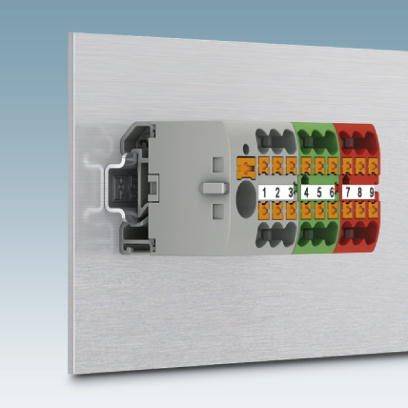

Anschlussklemmen auf einer grauen Platte, nummeriert von 1 bis 9 in drei Farben: Weiß, Orange und Rot.

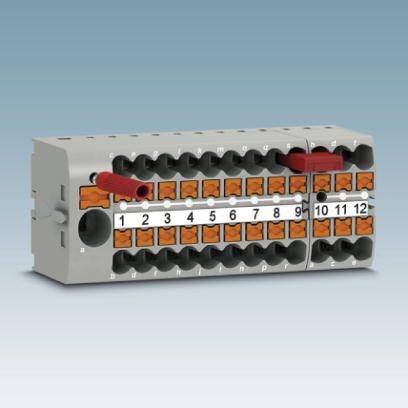

Ein grau-orangefarbener Reihenklemmenblock mit nummerierten Klemmen von 1 bis 12. Zwei rote Kabel sind an den Klemmen 9 und 10 befestigt.

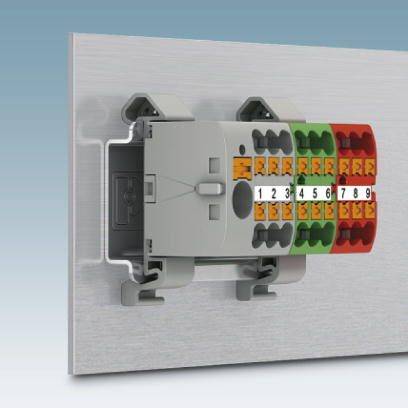

Eine Steckleiste mit nummerierten Klemmen in Rot, Grün und Orange zur Verbindung elektrischer Kabel auf einer Metallplatte montiert.

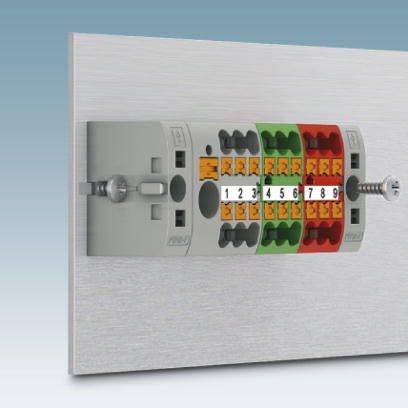

Ein Steckverbinder mit farbigen, nummerierten Anschlüssen auf einer Metallplatte. Der Anschluss dient zur sicheren Verkabelung.

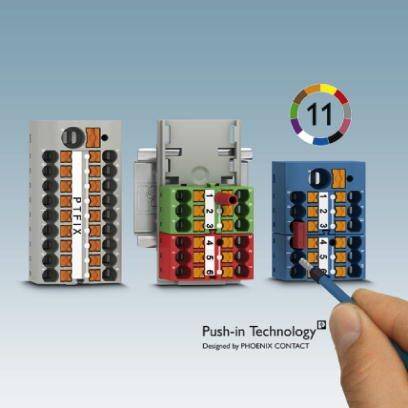

'Drei verschiedene Verbindungsklemmen mit Push-in Technology auf blauem Hintergrund. Jede Klemme hat unterschiedliche Farben und Nummern.'

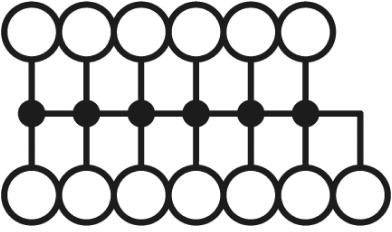

Ein einfaches Linien-Diagramm mit sechs Kreisen in zwei Zeilen verbunden durch horizontale und vertikale Linien.

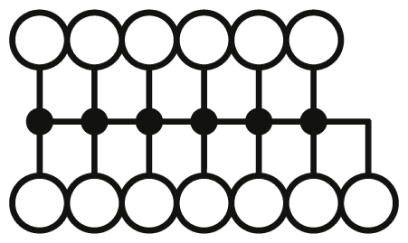

Diagramm mit zwölf kreisförmigen Knoten, verbunden durch Linien in zwei Reihen, symbolisiert ein Netzwerk oder Schaltplan.

1/10

Produkt-Art

Verteilerblock

Herstellerfarbe

Grün

Gelb

AWG max.

Abisolierlänge

8 mm

Abisolierlänge (max.)

10 mm

Datenblatt (PDF)

Lieferung Fr., 2. Okt.

98 Set(s)

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl (Packungsgröße 8 St.)

Set(s)

Gesamt

45,03 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Di., 29. Sept.

234 Set(s)

4,95 € Versand

Versand

58,21 €

50,41 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Brennbarkeitsklasse nach UL 94: V0
Breite: 41 mm
Anzahl der Etagen: 1
Anzahl der Anschlüsse: 13
Potenziale: 1
Isolierstoff: PA
Bemessungsstoßspannung: 6 kV
Verschmutzungsgrad: 3
Überspannungskategorie: III
Isolierstoffgruppe: I
Maximale Verlustleistung bei Nennbedingung: 1,31 W (der Wert bezieht sich auf einen Anschlussblock und vervielfältigt sich je nach Anschlussbelegung)
Belastungsstrom maximal: 32 A (bei 4 mm² Leiterquerschnitt)
Offene Seitenwand: Nein
Anschluss: Einspeiseetage
Summenstrom maximal: 57 A (bei 10 mm² Leiterquerschnitt)

Produkt-Art: Verteilerblock

Herstellerfarbe: Grün
Gelb

AWG max.: 12

Abisolierlänge: 8 mm

Abisolierlänge (max.): 10 mm

Abm.: (L x B) 28.6 mm x 41 mm

Anschluss: Push-In-Klemme

Herst.-Teilenr.: 1091671

Inhalt: 8 St.

Nennspannung: 450 V

Nennstrom: 24 A

Nennstrom - gerundet: 24 A

Breite: 41 mm

Länge: 28.6 mm

Typ: PTFIX 6/12X2,5 GNYE

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (max.): 4 mm²

Querschnitt flexibel (min.): 0.14 mm²

Querschnitt starr (min.): 0.14 mm²

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2141001 Phoenix Contact 1091671 Verteilerblock Grün, Gelb 8 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2141001 Phoenix Contact 1091671 Verteilerblock Grün, Gelb 8 St.

Beschreibung

Verteilerblock, Grundklemme mit Einspeisung, Die Blöcke sind untereinander über den Leiterschacht brückbar. Passende Steckbrücken siehe Zubehör, Nennspannung: 450 V, Nennstrom: 24 A, Anschlussart: Push-in-Anschluss, Push-in-Anschluss, Anzahl der Anschlüsse: 13, Querschnitt: 0,14 mm² - 4 mm², AWG: 26 - 12, Breite: 41 mm, Höhe: 21,7 mm, Farbe: grün/gelb, Montageart: Fliegend, Direktmontage mit Flansch, kleben
