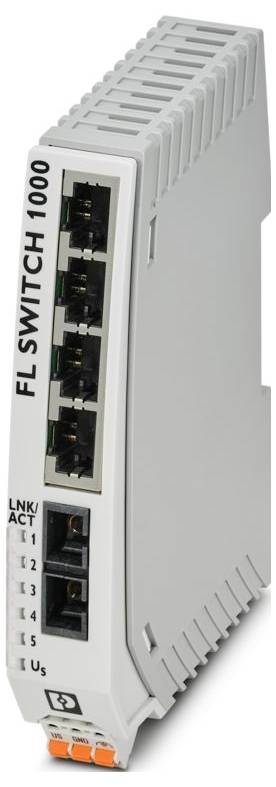

Phoenix Contact 1085214 FL SWITCH 1004N-FX SM Industrial Ethernet Switch 100 MBit/s
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
242,86 €
3
1% = 2,37 €
240,49 €
5
1% = 3,16 €
239,70 €
10
2% = 3,95 €
238,91 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (242,86 € / Stück)
242,86 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Industrial Ethernet Switch
- Ethernet: ja, 5, sonstige, Managebar: nein, IP30, 123,081014 mm, 22,5 mm, 90,203851 mm
Technische Daten
- Produktfamilie: Unmanaged Switch 1000
- Anschlussart: Push-in-Federanschluss
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 24 ... 12
- Breite: 22,5 mm
- Höhe: 117 mm
- Tiefe: 84 mm
- Material Gehäuse: Polycarbonat faserverstärkt
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP30
- Umgebungstemperatur (Betrieb): -10 °C ... 60 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Höhenlage: 2000 m (maximal)
- Normen/Bestimmungen: EN_61000-6-4:2019
- Montageart: Tragschienenmontage
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
- Schock (Betrieb): 30g (EN 60068-2-27)
- Vibration (Betrieb): nach IEC 60068-2-6: 5g, 150 Hz
- Benennung Anschluss: Leistungsversorgung
- Abisolierlänge: 10 mm
- Konformität/Zulassungen: Konformität/Zulassungen
- Übertragungsgeschwindigkeit: 100 MBit/s (vollduplex)
- Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 0,25 mm² ... 2,5 mm²
- Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 2,5 mm²
- UL, USA / Kanada: UL 61010-1, UL 61010-2-201, UL 62368-1
- Class I, Div. 2, Groups A, B, C, D, T4
- Class I, Zone 2, Group IIC, T4
- Maximale Verlustleistung bei Nennbedingung: 2,196 W (bei 24 V DC)
- Anzahl Schnittstellen: 1
- Luftdruck (Betrieb): 79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
- Übertragungslänge: 20 km (Glasfaser mit F-G 9/125 0,5 dB/km)
- Versorgungsspannungsbereich: 9 V DC ... 32 V DC;18 V AC ... 30 V AC (50/60 Hz)
- Anschlusstechnik: Anschlusstechnik
- Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Restwelligkeit: 3,6 VPP (innerhalb des zulässigen Spannungsbereiches)
- Störabstrahlung: Störabstrahlung
- Störfestigkeit: EN 61000-6-2:2019
- Statusanzeige: LEDs: US, Link und Activity pro Port
- Übertragungsphysik: Singlemode-Glasfaser
- MTTF: 95,9 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C, Betriebszyklus 100 %);298,8 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 %);188,3 Jahre (Telcordia-Standard, Temperatur 25 °C, Arbeitszyklus 21% (5 Tage pro Woche, 8 Std pro Tag))
- Versorgung: Versorgung
- Luftdruck (Lagerung/Transport): 79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
- Stromaufnahme typisch: 51 mA (bei 24 V DC)
- Stromaufnahme maximal: 244 mA (bei 9 V DC)
- Hinweis zur Anschlussart: Autonegotiation und Autocrossing
- Anzahl der Kanäle: 1 (SC-Singlemode)
- Übertragungsmedium: Kupfer;LWL
- Nutzungsbeschränkung: Nutzungsbeschränkung
- EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
- Grundfunktionalität: Unmanaged Switch;Autonegotiation;Store-and-Forward-Switching-Mode
- Switch-Funktionen: Switch-Funktionen
- MAC-Adresstabelle: 2k
- Weitere Funktionen: 100 BASE-TX/100BASE-FX (IEEE 802.3u);Priorisierung nach Quality-of-Service (QoS) (IEEE 802.1p);Energy-Efficient Ethernet (IEEE 802.3az);10Base-T (IEEE 802.3)
- Security-Funktionen: Security-Funktionen
- Funktionalität: Funktionalität
- steckbar: ja
- Ethernet (RJ45): Ethernet (RJ45)
- Signal-LEDs: Datenempfang, Link-Status
- Anschluss Versorgung: über COMBICON, max. Leiterquerschnitt 2,5 mm²
- Ethernet (LWL): Ethernet (LWL)
- Wellenlänge: 1310 nm
- Sendeleistung minimal: -20 dBm
- Sendeleistung maximal: 0 dBm
- Empfängerempfindlichkeit minimal: -32 dBm
- Empfängerempfindlichkeit maximal: 0 dBm
- Status- und Diagnoseanzeigen: LEDs: US, Link und Activity pro Port
- Eingangspuffer: 768 kBit
- Ausgangspuffer: 768 kBit
- Versorgungsspannung (DC): 24 V DC
- Leistungsversorgung: Leistungsversorgung
- PROFINET-Conformance-Klasse: Conformance Class A
- Versorgungsspannung (AC): 24 V AC (50/60 Hz)
- FCC: Title 47 Part 15 Subpart B:2018 Class A
- Produkt-Art
Industrial Ethernet Switch
- LAN-Übertragungsrate
100 MBit/s
- Übertragungsrate
100 MBit/s
- Grundfunktionalität
Unmanaged Switch
- Ethernet Ports
4
- Anzahl 10/100 MBit/s Ports
4 x
- LWL Ports
1
- MAC-Adressen
2000
- Breite
22.5 mm
- Höhe
117 mm
- Tiefe
84 mm
- Typ
FL SWITCH 1004N-FX SM
- Schnittstellen
RJ45
SC
IP30
- Betriebsspannung
24 V/DC
24 V/AC
- Stromaufnahme
244 mA
- Max. Umgebungstemperatur
60 °C
- Min. Umgebungstemperatur
-10 °C
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3563416 Phoenix Contact 1085214 FL SWITCH 1004N-FX SM Industrial Ethernet Switch 100 MBit/s
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3563416 Phoenix Contact 1085214 FL SWITCH 1004N-FX SM Industrial Ethernet Switch 100 MBit/s
Beschreibung
Unmanaged Switch 1000 Serie, 4 RJ45-Ports 10/100 MBit/s, 1 SC-Singlemode 100 MBit/s, PROFINET Conformance-Class A
Lieferumfang
- Geliefert wird: Phoenix Contact Industrial Ethernet Switch FL SWITCH 1004N-FX S, Verpackungseinheit: 1 Stk., EAN: 4055626834498
