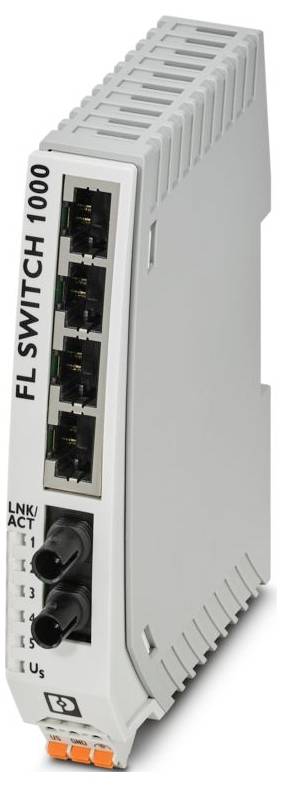

Phoenix Contact 1085179 FL SWITCH 1004N-FX ST Industrial Ethernet Switch 100 MBit/s
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
3 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
200,32 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 3 Stück verfügbar
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Kostenfreier Versand
180,66 €
zzgl. MwSt.
Highlights & Details
Industrial Ethernet Switch
- Ethernet: ja, 5, sonstige, Managebar: nein, IP30, 122,997273 mm, 22,6 mm, 101,13644 mm
Technische Daten
- Produktfamilie: Unmanaged Switch 1000
- Anschlussart: Push-in-Federanschluss
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
- Leiterquerschnitt AWG: 24 ... 12
- Breite: 22,5 mm
- Höhe: 117 mm
- Tiefe: 84 mm
- Material Gehäuse: Polycarbonat faserverstärkt
- Umgebungsbedingungen: Umgebungsbedingungen
- Schutzart: IP30
- Umgebungstemperatur (Betrieb): -10 °C ... 60 °C
- Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
- Höhenlage: 2000 m (maximal)
- Normen/Bestimmungen: EN_61000-6-4:2019
- Montageart: Tragschienenmontage
- Zulässige Luftfeuchtigkeit (Betrieb): 5 % ... 95 % (keine Betauung)
- Schock (Betrieb): 30g (EN 60068-2-27)
- Vibration (Betrieb): nach IEC 60068-2-6: 5g, 150 Hz
- Benennung Anschluss: Leistungsversorgung
- Abisolierlänge: 10 mm
- Konformität/Zulassungen: Konformität/Zulassungen
- Übertragungsgeschwindigkeit: 100 MBit/s (vollduplex)
- Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse: 0,25 mm² ... 2,5 mm²
- Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 2,5 mm²
- UL, USA / Kanada: UL 61010-1, UL 61010-2-201, UL 62368-1
- Class I, Div. 2, Groups A, B, C, D, T4
- Class I, Zone 2, Group IIC, T4
- Maximale Verlustleistung bei Nennbedingung: 2,196 W (bei 24 V DC)
- Anzahl Schnittstellen: 1
- Luftdruck (Betrieb): 79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
- Übertragungslänge: 8 km (Glasfaser mit F-G 62,5/125 0,7 dB/km F1000);5,71 km (Glasfaser mit F-G 50/125 0,7 dB/km F1200)
- Versorgungsspannungsbereich: 9 V DC ... 32 V DC;18 V AC ... 30 V AC (50/60 Hz)
- Anschlusstechnik: Anschlusstechnik
- Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
- Hinweis zur Anwendung: Nur für den industriellen Einsatz
- Restwelligkeit: 3,6 VPP (innerhalb des zulässigen Spannungsbereiches)
- Störabstrahlung: Störabstrahlung
- Störfestigkeit: EN 61000-6-2:2019
- Statusanzeige: LEDs: US, Link und Activity pro Port
- Übertragungsphysik: Multimode-Glasfaser
- MTTF: 115,1 Jahre (Standard MIL-HDBK-217F, Temperatur 25 °C, Betriebszyklus 100 %);427,5 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 %);279,5 Jahre (Telcordia-Standard, Temperatur 25 °C, Arbeitszyklus 21% (5 Tage pro Woche, 8 Std pro Tag))
- Versorgung: Versorgung
- Luftdruck (Lagerung/Transport): 79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
- Stromaufnahme typisch: 60 mA (bei 24 V DC)
- Stromaufnahme maximal: 244 mA (bei 9 V DC)
- Hinweis zur Anschlussart: Autonegotiation und Autocrossing
- Anzahl der Kanäle: 1 (ST-Multimode)
- Übertragungsmedium: Kupfer;LWL
- Nutzungsbeschränkung: Nutzungsbeschränkung
- EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
- Grundfunktionalität: Unmanaged Switch;Autonegotiation;Store-and-Forward-Switching-Mode
- Switch-Funktionen: Switch-Funktionen
- MAC-Adresstabelle: 2k
- Weitere Funktionen: 100 BASE-TX/100BASE-FX (IEEE 802.3u);Priorisierung nach Quality-of-Service (QoS) (IEEE 802.1p);Energy-Efficient Ethernet (IEEE 802.3az);10Base-T (IEEE 802.3)
- Security-Funktionen: Security-Funktionen
- Funktionalität: Funktionalität
- steckbar: ja
- Ethernet (RJ45): Ethernet (RJ45)
- Signal-LEDs: Datenempfang, Link-Status
- Anschluss Versorgung: über COMBICON, max. Leiterquerschnitt 2,5 mm²
- Ethernet (LWL): Ethernet (LWL)
- Wellenlänge: 1300 nm
- Sendeleistung minimal: -20 dBm
- Sendeleistung maximal: -14 dBm
- Empfängerempfindlichkeit minimal: -32 dBm
- Empfängerempfindlichkeit maximal: 0 dBm
- Status- und Diagnoseanzeigen: LEDs: US, Link und Activity pro Port
- Eingangspuffer: 768 kBit
- Ausgangspuffer: 768 kBit
- Versorgungsspannung (DC): 24 V DC
- Leistungsversorgung: Leistungsversorgung
- PROFINET-Conformance-Klasse: Conformance Class A
- Versorgungsspannung (AC): 24 V AC (50/60 Hz)
- FCC: Title 47 Part 15 Subpart B:2018 Class A
- Produkt-Art
Industrial Ethernet Switch
- LAN-Übertragungsrate
100 MBit/s
- Übertragungsrate
100 MBit/s
- Grundfunktionalität
Unmanaged Switch
- Ethernet Ports
4
- Anzahl 10/100 MBit/s Ports
4 x
- LWL Ports
1
- Porttyp
RJ45. LWL (ST-Format)
- Auto-Uplink an jedem Port
Ja
- MAC-Adressen
2000
- Breite
22.5 mm
- Höhe
117 mm
- Tiefe
84 mm
- Typ
FL SWITCH 1004N-FX ST
- Schnittstellen
RJ45
ST
IP30
- Betriebsspannung
24 V/DC
24 V/AC
- Stromaufnahme
244 mA
- Max. Umgebungstemperatur
60 °C
- Min. Umgebungstemperatur
-10 °C
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3563402 Phoenix Contact 1085179 FL SWITCH 1004N-FX ST Industrial Ethernet Switch 100 MBit/s
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3563402 Phoenix Contact 1085179 FL SWITCH 1004N-FX ST Industrial Ethernet Switch 100 MBit/s
Beschreibung
Ethernet Switch, vier RJ45-Ports, ein LWL-Port im ST-Format
Lieferumfang
- Geliefert wird: Phoenix Contact Industrial Ethernet Switch 4 RJ45-Ports 1085179, Verpackungseinheit: 1 Stk., EAN: 4055626835105
