Phoenix Contact 1065727 CBMC E4 24DC/1-4A S-R Schutzschalter 1 St. kaufen

Elektronisches Sicherungsgerät mit vier Schaltern und Anzeigeleuchten, verwendet zur Stromüberwachung und zum Schutz von Stromkreisen.

Abbildung ähnlich

Diese Grafik zeigt eine elektrische Kontrolltafel mit vier grünen LEDs, nummerierten Anschlüssen '1' bis '4', einer Taste 'RST', einem Segmentdisplay und einem Symbol mit Schloss.

Gerät mit LEDs zur Stromüberwachung, markiert 'CBMC 1-4 A'. LEDs zeigen Status an. Pfeile deuten Breite von 36 mm an.

'Zeichnung eines elektrischen Geräts mit Anschlussklemmen auf der linken Seite. Maße: Breite 36 mm, Länge 98 mm, Höhe 90 mm.'

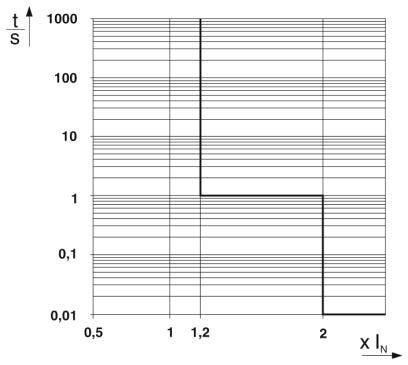

Diagramm zeigt logarithmisch aufgetragene Zeit (t/S) gegen Strom (X/In), gekennzeichnet durch abgestufte Linien. Zeigt Stromverhalten.

1/5

Abbildung ähnlich

Produkt-Art

Schutzschalter

Ausführung

Elektronischer Geräteschutzschalter

Anschluss

Push-In-Klemme

Herstellerfarbe

Lichtgrau

Min. Temperatur

+60 °C

Datenblatt (PDF)

Lieferung Di., 29. Sept.

412 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (105,03 € / Stück)

113,44 €

-7 %

105,03 €

zzgl. MwSt.

Kostenfreier Versand

nur 14,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Elektronischer Geräteschutzschalter

sonstige, 1, 36 mm, 90 mm, 98 mm, 30 V, 16 A, elektronisch, 4 A, 0,01 ms, 0,03 µF, Mit Fernmeldekontakt: nein, -25..60 °C

Technische Daten

Brennbarkeitsklasse nach UL 94: V-0
Montageart: Tragschiene: 35 mm
Polzahl: 1
Schutzklasse: III
Bauform: Tragschienenmodul einteilig
Sicherungstyp: elektronisch
Bemessungsstoßspannung: 0,5 kV
Betriebsspannung: 18 V DC ... 30 V DC
Bemessungsspannung: 24 V DC
Bemessungsstrom IN: max. 16 A DC (IN+)
Fail-Safe-Element: 4 A DC (pro Ausgangskanal)
Wirkungsgrad: > 99 %
Ruhestrom I0: typ. 33 mA
Verlustleistung: typ. 0,8 W (im Leerlauf)
Wartezeit nach Abschaltung eines Kanals: 5 s (bei Überlast / Kurzschluss)
Auslöseart: E (elektronisch)
Erforderliche Vorsicherung: nicht erforderlich, integriertes Fail-Safe-Element
Spannungsfestigkeit: max. 35 V DC (Lastkreis)
Abschaltzeit Lastkreis: ≤ 10 ms (bei Kurzschluss > 2,0 x IN)
Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 24 ... 12
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse: 0,25 mm² ... 1,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse: 0,25 mm² ... 2,5 mm²

Produkt-Art: Schutzschalter

Ausführung: Elektronischer Geräteschutzschalter

Anschluss: Push-In-Klemme

Herstellerfarbe: Lichtgrau

Min. Temperatur: +60 °C

Max. Temperatur: -25 °C

: IP20

Länge: 98 mm

Breite: 36 mm

Höhe: 90 mm

Inhalt: 1 St.

Typ: CBMC E4 24DC/1-4A S-R

Abm.: (L x B x H) 98 x 36 x 90 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2209085 Phoenix Contact 1065727 CBMC E4 24DC/1-4A S-R Schutzschalter 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2209085 Phoenix Contact 1065727 CBMC E4 24DC/1-4A S-R Schutzschalter 1 St.

Beschreibung

Werkzeuglos einstellbare Stromkreise über Ein-Knopf-Bedienung der drückbaren LED-Taster. Erhöhte Diagnose- und Steuermöglichkeiten durch integrierten Statusausgang und Reseteingang. Sofortige Erfassung des Betriebszustands über Status-LEDs in Ampelfarben.
