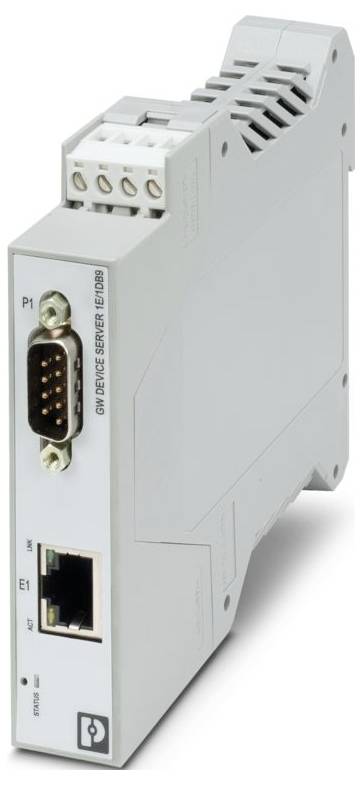

Phoenix Contact 1062540 GW EIP/MODBUS 1E/1DB9 Schnittstellen-Wandler RJ-45, Sub-D9 1 St. kaufen

Phoenix Contact 1062540 GW EIP/MODBUS 1E/1DB9 Schnittstellen-Wandler RJ-45, Sub-D9 1 St.-0

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Do., 1. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (663,03 € / Stück)

663,03 €

zzgl. MwSt.

Kostenfreier Versand

nur 79,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Anschlussart: D-SUB-9-Stecker
Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
Leiterquerschnitt flexibel: 0,20 mm² ... 2,50 mm²
Leiterquerschnitt AWG: 24 ... 12
Breite: 22,5 mm
Höhe: 99 mm
Tiefe: 115 mm
Farbe: grau
Material Gehäuse: PA 6.6
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -40 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 80 °C
Höhenlage: < 2000 m
Normen/Bestimmungen: EN 55022, EN 55024
Montageart: Tragschienenmontage
Zulässige Luftfeuchtigkeit (Betrieb): 10 % ... 95 % (keine Betauung)
Konformität/Zulassungen: Konformität/Zulassungen
ATEX: DEMKO 18ATEX 2026X: II 3 G
Ex ec IIC T4 Gc
IECEx: IECEx UL 18.0023X
Ex ec IIC T4 Gc
UL, USA / Kanada: Class I, Div. 2, Groups A, B, C, D T4A
Maximale Verlustleistung bei Nennbedingung: 1,44 W (bei 24 V DC)
Übertragungslänge: ≤ 1200 m
Versorgungsspannungsbereich: 10,8 V DC ... 30 V DC (über steckbare Schraubklemme COMBICON)
Zulässige Luftfeuchtigkeit (Lagerung/Transport): 5 % ... 95 % (keine Betauung)
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Signal: Ethernet;EtherNet/IP™;Modbus
Funktion: Funktion
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie 2014/30/EU
Störabstrahlung: Störabstrahlung
Schadgastest: ISA-S71.04-1985 G3 Harsh Group A
Störfestigkeit: EN 61000-6-2:2005
Unterstützte Protokolle: EtherNet/IP, MODBUS ASCII/RTU/TCP
Abschlusswiderstand: 120 Ω (konfigurierbar)
Versorgung: Versorgung
Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6: :
Schock nach EN 60068-2-27/IEC 60068-2-27: :
Stromaufnahme typisch: 48 mA (24 V DC)
Stromaufnahme maximal: 60 mA (24 V DC)
Anzahl der Kanäle: 1
Nutzungsbeschränkung: Nutzungsbeschränkung
EMV-Hinweis: EMV: Klasse-A-Produkt, siehe Herstellererklärung im Downloadbereich
UL, USA: UL 61010-1
CCCex -Hinweis: Der Einsatz in explosionsgefährdeten Bereichen ist in China nicht erlaubt.
Ex-Daten: Ex-Daten
Management: Web-based Management
Anzahl der Anschlüsse: 1
Galvanische Trennung: IEC UL 61010-1 (VCC // Ethernet)
MTBF: 92,1 Jahre (Telcordia-Standard, Temperatur: 25 °C, Belastung: 50 %, Umweltfaktor = 1,0);61,4 Jahre (Telcordia-Standard, Temperatur: 40 °C, Belastung: 50 %, Umweltfaktor = 1,5)
Serielle Übertragungsrate: 0,3 / 0,6 / 1,2 / 2,4 / 4,8 / 9,6 / 19,2 / 38,4 / 57,6 / 115,2 / 230,4 kBit/s
Prüfspannung Datenschnittstelle/Datenschnittstelle: 1,5 kVeff (50 Hz, 1 min.)
Prüfspannung Datenschnittstelle/Versorgung: 1,5 kVeff (50 Hz, 1 min.);1,5 kVeff
Status- und Diagnoseanzeigen: LEDs: Status, ACT/LNK (Ethernet-Datenverkehr)
Webserver: ja
Hilfsprotokolle: ARP, DHCP (Client), PING
Daten: RS-232: Daten: RS-232
Pinbelegung: 3, 5, 7
Dateiformat/Kodierung: 5/6/7/8 Datenbits, 1/2 Stopbit, Parität Keine/Gerade/Ungerade/Markiert/Leer
Datenflusskontrolle/Protokolle: Software-Handshake, Xon/Xoff oder Hardware-Handshake RTS/CTS
Daten: RS-422: Daten: RS-422
Daten: RS-485: Daten: RS-485
Modbus/TCP-Client: Modbus/TCP-Client
Anzahl der Modbus TCP-Clients: 96
Daten: EtherNet/IP™, Modbus TCP: Daten: EtherNet/IP™, Modbus TCP

Produkt-Art: Schnittstellen-Wandler

Schnittstellen: RJ-45
Sub-D9

Typ: GW EIP/MODBUS 1E/1DB9

Max. Betriebstemperatur: 70 °C

Min. Betriebstemperatur: -40 °C

Betriebstemperatur: -40 bis 70 °C

Abm.: (B x H x T) 22.5 x 99 x 115 mm

Max. Stromaufnahme: 60 mA

Höhe: 99 mm

Breite: 22.5 mm

Herst.-Teilenr.: 1062540

Ausführung: Tragschienenmontage

Schnittstellen: RJ-45. Sub-D9

Stromaufnahme: 48 mA

Tiefe: 115 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3562332 Phoenix Contact 1062540 GW EIP/MODBUS 1E/1DB9 Schnittstellen-Wandler RJ-45, Sub-D9 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3562332 Phoenix Contact 1062540 GW EIP/MODBUS 1E/1DB9 Schnittstellen-Wandler RJ-45, Sub-D9 1 St.

Beschreibung

Der GW EIP/MODBUS... ermöglicht die Zwei-Wege-Kommunikation zwischen EtherNet/IP™- und Modbus-Protokollen. Umfasst einen RJ45-Anschluss und einen D-SUB-9-Anschluss.
