Phoenix Contact 1043416 FL SWITCH 2416 Industrial Ethernet Switch 10 / 100 MBit/s kaufen

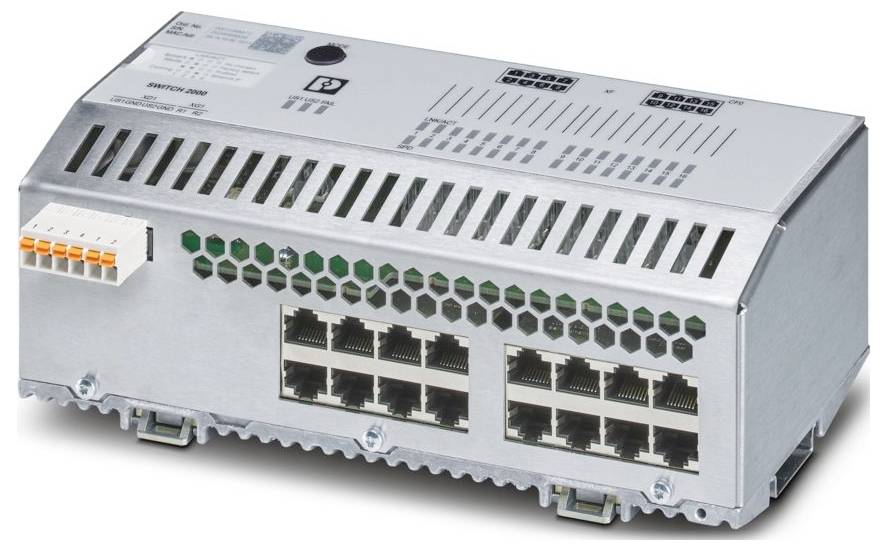

Phoenix Contact 1043416 FL SWITCH 2416 Industrial Ethernet Switch 10 / 100 MBit/s-0

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mi., 30. Sept.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (894,96 € / Stück)

894,96 €

zzgl. MwSt.

Kostenfreier Versand

nur 89,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Industrial Ethernet Switch

Ethernet: ja, 16, sonstige, Layer 2: ja, Layer 3: nein, Managebar: ja, Schutzart (IP): IP20, 116,527182 mm, 213,69999999 mm, 74,403229 mm

Technische Daten

Produktfamilie: Managed Switch 2000
Bauform: Blockbauweise
Anschlussart: Push-in-Federanschluss
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 1,5 mm²
Leiterquerschnitt AWG: 24 ... 16
Breite: 214 mm
Höhe: 113 mm
Tiefe: 67 mm
Material Gehäuse: Edelstahl 1.4301
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -40 °C ... 70 °C
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Normen/Bestimmungen: EN 61000-6-4
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Verschmutzungsgrad: 2
Zulässige Luftfeuchtigkeit (Betrieb): 10 % ... 95 % (keine Betauung)
Schock (Betrieb): 30g (EN 60068-2-27)
Vibration (Betrieb): nach IEC 60068-2-6: 5g, 150 Hz
Abisolierlänge: 10 mm
Allgemein: Support telefonisch und vor Ort (kostenpflichtig)
Übertragungsgeschwindigkeit: 10/100 MBit/s
Kennzeichnung: ISA S71.04.2013 G3 Harsh Group A
UL, USA / Kanada: UL, USA / Kanada
Maximale Verlustleistung bei Nennbedingung: 7,52 W (US = Max, Tamb = Max)
Schutzklasse: III (VDE 0106)
Luftdruck (Betrieb): 79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Übertragungslänge: 100 m (pro Segment)
Versorgungsspannungsbereich: 19,2 V DC ... 32 V DC
Zulässige Luftfeuchtigkeit (Lagerung/Transport): 10 % ... 95 % (keine Betauung)
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Restwelligkeit: 3,6 VPP (innerhalb des zulässigen Spannungsbereiches)
Funktion: Funktion
Elektromagnetische Verträglichkeit: Konformität zur EMV-Richtlinie 2014/30/EU
Störabstrahlung: Störabstrahlung
Schadgastest: Schadgastest
Störfestigkeit: EN 61000-6-2
Statusanzeige: LEDs: US1, US2 (Spannungsversorgung), Fail (Alarmkontakt), je 2 LEDs pro Ethernet Port (Link/Activity und Speed)
Übertragungsphysik: Kupfer
MTTF: 238,46 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 %);137,07 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 34,25 %);21,04 Jahre (SN 29500 Standard, Temperatur 70 °C, Arbeitszyklus 100 %)
Versorgung: Versorgung
Luftdruck (Lagerung/Transport): 79 kPa ... 108 kPa bis 2000 m üNN (ohne Derating)
Frei von lackbenetzungsstörenden Substanzen: Ja
Stromaufnahme typisch: 280 mA (bei US = 24 V DC und 25 °C Umgebungstemperatur)
Stromaufnahme maximal: 390 mA (US = Min, Tamb = Max)
Hinweis zur Anschlussart: Verwenden Sie als Anschlusskabel nur Kupferleitungen mit zulässigem Temperaturbereich (-40 °C ... 75 °C)
Anzahl der Kanäle: 16 (RJ45-Ports)
Übertragungsmedium: Kupfer
Schiffbau-Daten: Schiffbau-Daten
Temperature: B
Humidity: B
Vibration: A
EMC: B
Enclosure: Required protection according to the Rules shall be provided upon installation on board
Lokale Diagnose: US1/2 Versorgungsspannung US1, US2 LED grün;FAIL div. LED rot;LNK/ACT Link-Status LED grün;SPD Datenübertragungsrate LED grün
Besondere Eigenschaften: Erweiterter Temperaturbereich;Entwicklungsprozess zertifiziert nach IEC 62443-4-1;Produkt zertifiziert nach IEC 62443-4-2
Grundfunktionalität: Store and Forward Switch, normkonform nach IEEE 802.3
Switch-Funktionen: Switch-Funktionen
Diagnosefunktionen: RMON History;LLDP (Link Layer Discovery Protocol);SNMP-Traps;N:1-Portmirroring;ACD (Address Conflict Detection);SysLog;CRC-Surveillance
Filterfunktionen: Quality of Service (8 Prioritätsklassen);Class of Service;DiffServ/DSCP;Port-Priorisierung;VLAN (bis zu 32 VLANs);IGMP Snooping/Querier (v1/v2);Auto-Query-Port;Extended Multicast Filtering
IP-Parametrierung: DHCP-Client;DHCP Option 82 (Relay Agent);DHCP-Server (pool-basiert, port-basiert);BootP;DCP (Discovery and Configuration Protocol)
MAC-Adresstabelle: 8k
Management: Web-based Management (HTTP/HTTPS);Rollenbasiertes User Management (LDAP, RADIUS);SNMPv1/v2/v3;Command Line Interface (Telnet, SSH)
Redundanz: MRP (Media Redundancy Protocol);RSTP (Rapid Spanning Tree Protocol);FRD (Fast Ring Detection);Large Tree Support;LACP (Link Aggregation Control Protocol);PROFINET S2-Systemredundanz
Weitere Funktionen: Übertragung von MMS & GOOSE (IEC 61850-8-1);Übertragung von Modbus/TCP
Zeitsynchronisation: SNTP (Simple Network Time Protocol)
Security-Funktionen: Security-Funktionen
Funktionalität: Funktionalität
Ethernet (RJ45): Ethernet (RJ45)
Signal-LEDs: Datenempfang, Link-Status
Anschluss Versorgung: über COMBICON, max. Leiterquerschnitt 2,5 mm²
Prüfstrecke: 24-V-Versorgung / Funktionserde 500 V DC 1 min;Ethernet-Schnittstelle / Alle anderen Potentiale 2,25 kV DC 1 min
Status- und Diagnoseanzeigen: LEDs: US1, US2 (Spannungsversorgung), Fail (Alarmkontakt), je 2 LEDs pro Ethernet Port (Link/Activity und Speed)
Signalverzögerung: ≥ 6,5 µs (Store-and-Forward-Mode, 10/100 MBit/s, abhängig von Frame-Größe)
Versorgungsspannung (DC): 24 V DC (redundant)
Konformität zu EMV-Richtlinien: EN 61000-6-2 EN 61000-4-2 (ESD) Kriterium B;EN 61000-6-2 EN 61000-4-3 (Elektromagnetische Felder) Kriterium A;EN 61000-6-2 EN 61000-4-4 (EFT/Burst) Kriterium A;EN 61000-6-2 EN 61000-4-5 (Surge) Kriterium A;EN 61000-6-2 EN 61000-4-6 (Leitungsgeführte Störfestigkeit) Kriterium A;EN 61000-6-2 EN 61000-6-4 (Störaussendung) Klasse A;EN 61000-6-2 EN 61000-6-4 (Leitungsgeführte Störaussendung) Klasse A
Material Bodenplatte: Aluminiumdruckguss, korrosionsbeständig
Meldekontakt Ansteuerspannung: typ. 24 V DC
PROFINET-Conformance-Klasse: Conformance Class B
PROFINET-Gerätefunktion: PROFINET-Device;Fast Startup
Port Security: MAC-based, RADIUS (IEEE 802.1X), MAC Authentication Bypass

Produkt-Art: Industrial Ethernet Switch

LAN-Übertragungsrate: 100 MBit/s

Übertragungsrate: 10 / 100 MBit/s

Grundfunktionalität: Managed Switch

Ethernet Ports: 16

Anzahl 10/100 MBit/s Ports: 16 x

Porttyp: RJ45-Ports

Breite: 214 mm

Höhe: 113 mm

Tiefe: 67 mm

Typ: FL SWITCH 2416

Schnittstellen: RJ45

: IP20

Betriebsspannung: 24 V/DC

Stromaufnahme: 390 mA

Max. Umgebungstemperatur: 70 °C

Min. Umgebungstemperatur: -40 °C

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3561920 Phoenix Contact 1043416 FL SWITCH 2416 Industrial Ethernet Switch 10 / 100 MBit/s

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3561920 Phoenix Contact 1043416 FL SWITCH 2416 Industrial Ethernet Switch 10 / 100 MBit/s

Beschreibung

Managed Switch 2000 Serie, 16 RJ45-Ports 10/100 MBit/s, PROFINET Conformance-Class B, Erweiterter Temperaturbereich, Entwicklungsprozess zertifiziert nach IEC 62443-4-1, Kompatibel zu IEC 62443-4-2
