Phoenix Contact 1029990 SOL-SC-1ST-0-DC-4MPPT-1001SE Generatoranschlusskasten kaufen

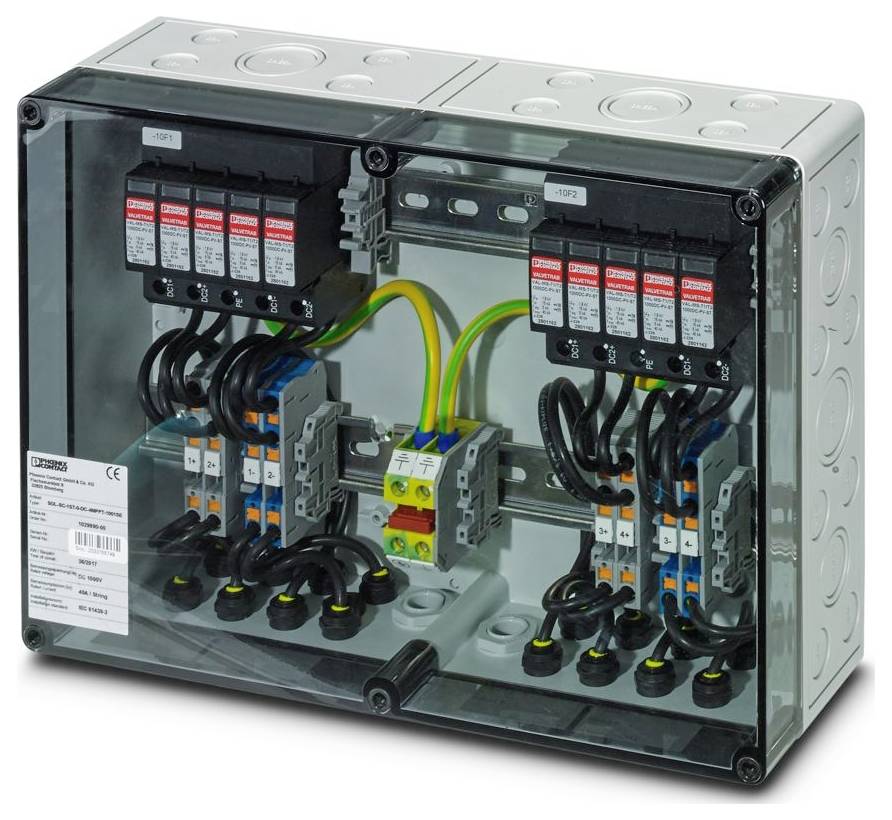

Ein türkisfarbenes Kunststoffgehäuse mit transparenter Abdeckung, bestehend aus Metallsteckern an der Basis. Wird für elektrische oder mechanische Funktionen verwendet.

Abbildung ähnlich

Datenblatt (PDF)

Nicht verfügbar

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Gesamt (516,81 € / Stück)

516,81 €

Inkl. 0% MwSt. gem §12 Abs. 3 UStG.

Kostenfreier Versand

nur 69,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

MPP-Spannung Un. max. 1000 V DC
Schutzart: IP65
Schlagfestigkeit: IK08
Umgebungstemperatur (Betrieb): -20 °C - +55 °C
Material Gehäuse: Polycarbonat
Material Deckel/Tür: Polycarbonat (transparent)
Anzahl der Eingänge (Strings): 1 (pro MPP-Tracker)
Anzahl unterstützter MPP-Tracker: 4
Anzahl der Ausgänge (MPP-Tracker): 4
Anzahl der Ausgänge (± pro MPP-Tracker): 1 (pro MPP-Tracker)
Art der Leitungseinführung: SUNCLIX
Leitungsquerschnittsbereich: 2,5 mm² ... 6 mm²

Produkt-Art: Generatoranschlusskasten

Abm.: (B x H x T) 361 x 254 x 111 mm

Herstellerfarbe: Mehrfarbig

Inhalt: 1 St.

Breite: 361 mm

Höhe: 254 mm

Tiefe: 111 mm

Systemspannung: 1000 V

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3562037 Phoenix Contact 1029990 SOL-SC-1ST-0-DC-4MPPT-1001SE Generatoranschlusskasten

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3562037 Phoenix Contact 1029990 SOL-SC-1ST-0-DC-4MPPT-1001SE Generatoranschlusskasten

Beschreibung

Generatoranschlusskasten für Photovoltaikanlagen bis 1000 V DC zum Anschluss von 4x 1 String. Mit Überspannungsschutz (Typ 1/2) und SUNCLIX-DC-Steckverbinder für die Eingangs- und Ausgangsseite.

Die Solarline Generatoranschlusskästen (GAKs) werden in kleinen Aufdachanlagen genauso wie in großen Freifeldanlagen eingesetzt. Die Hauptaufgaben der GAKs sind der Überspannungsschutz des PV-Systems, ggf. das Sammeln von Strings und das Durchschleifen des Schutz-Potenzialausgleichleiters zum örtlichen Potenzialausgleich.
Weitere Funktionen sind optional und abhängig von der Ausstattung.

Beispiele für optionale Funktionen sind der Schutz der Strings durch String-Sicherungen sowie das Freischalten der Strings per DC-Lasttrennschalter oder DC-Feuerwehrschalter.
Den vollen Funktionsumfang des GAKs können Sie aus seiner Artikelbezeichnung ableiten (siehe Anwenderhinweis zum Typenschlüssel des GAKs, herunterladbar im Bereich "Downloads").
